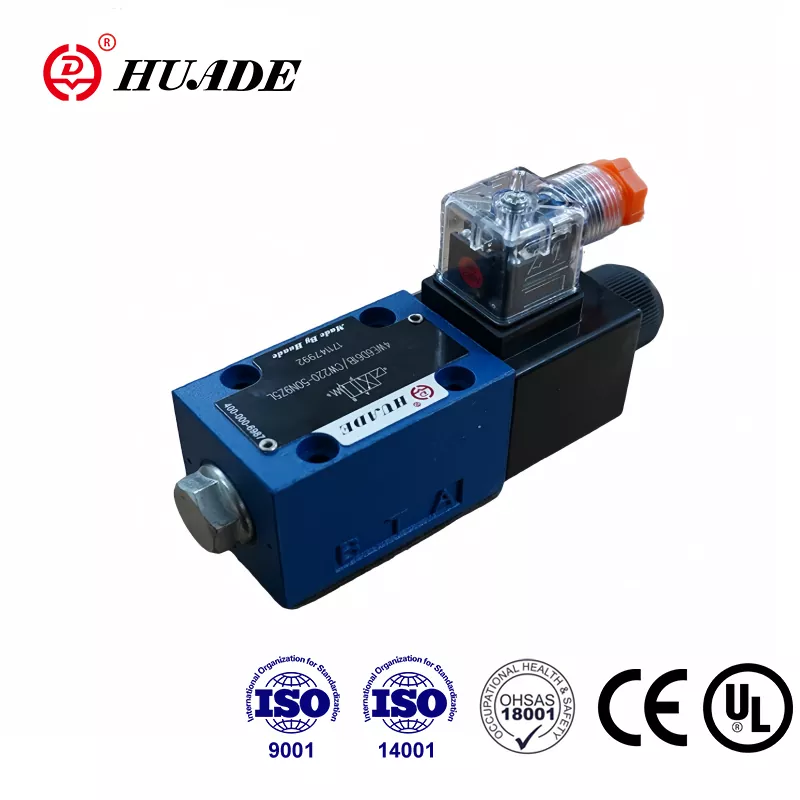

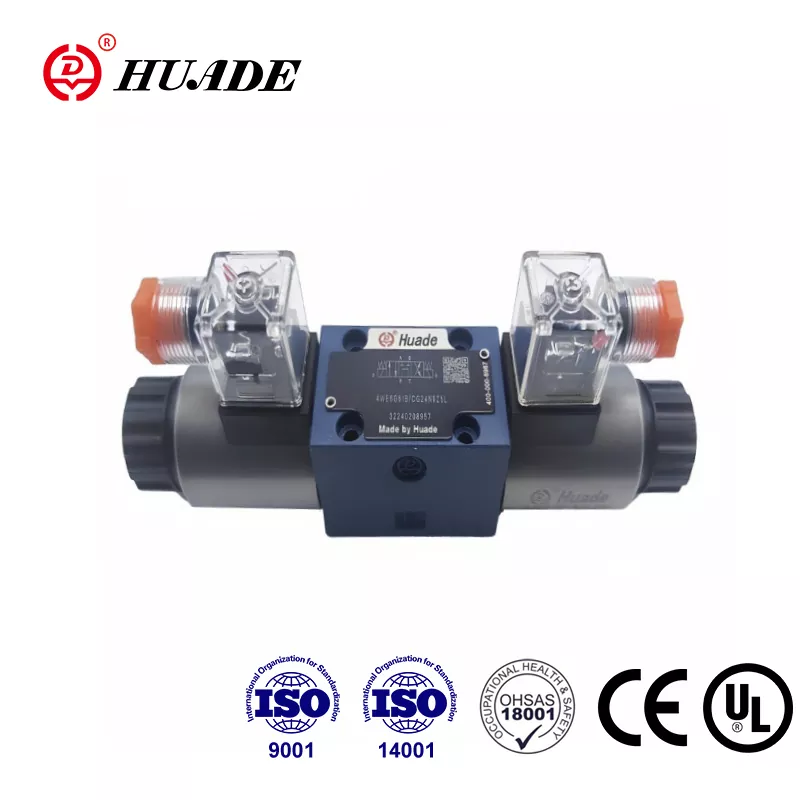

Регулиращият разпределител Bosch Rexroth 4WE 6 D представлява основен компонент в съвременните хидравлични системи. Този клапан работи като електрически управляван превключвател на посоката, който казва на хидравличната течност къде да отиде и кога да се движи. Като стандартен клапан с размер NG6, той се вписва в системи по целия свят благодарение на международните стандарти, които карат различните марки да работят заедно. Инженерите, които трябва да сравнят доставчици, да проверят цените или да разберат технически подробности, ще открият, че този клапан предлага както надеждност, така и гъвкавост за приложения със средно до високо налягане.
Разбиране на основната функция и дизайн
Клапанът 4WE 6 D контролира хидравличната течност, като я превключва между четири основни порта, означени с P, A, B и T. Порт P се свързва с помпата, портове A и B се свързват със задвижващи механизми като цилиндри, а порт T връща течност към резервоара. Вентилът работи като електрически ключ, но за хидравлично масло вместо за електричество. Когато го включите, течността тече в една посока. Когато го изключите, потокът спира или се обръща в зависимост от конструкцията на вентила.
Вътре във вентила има метална макара, която се плъзга напред-назад в прецизно изработен отвор. Електромагнит, наречен соленоид, избутва тази макара, когато електричеството протича през нейната намотка. 4WE 6 D използва това, което инженерите наричат дизайн на "мокра арматура", което означава, че буталото на соленоида се намира директно в хидравличното масло. Това може да звучи странно, но всъщност прави вентила по-дълъг, защото няма гумени уплътнения, които се износват около движещите се части. Маслото също помага за охлаждане на соленоида и намалява шума по време на работа.
Когато соленоидът се изключи, възвратна пружина избутва макарата обратно в началната й позиция. Този дизайн с пружинно връщане осигурява функция за безопасност, тъй като вентилът автоматично се връща в известна позиция, ако електрическото захранване отпадне. Силата от пружината трябва да преодолее както триенето на движещите се части, така и всяко налягане във връщащата линия, което става важно по-късно, когато обсъждаме ограниченията на дизайна на системата.
Тялото на вентила следва международните стандарти за монтаж, включително ISO 4401-03, CETOP 3 и DIN 24340 форма A. Тези стандарти определят точното местоположение на монтажните отвори и връзките на портовете. Тази стандартизация означава, че Rexroth 4WE 6 D може физически да замени подобни вентили от Parker, Eaton или други производители без препроектиране на монтажната плоча. За мениджърите по покупки тази взаимозаменяемост създава гъвкавост на веригата за доставки, тъй като множество доставчици могат да предоставят съвместими части по време на недостиг или преговори за цена.
Номинално налягане и капацитет на потока
Насочващият управляващ вентил Rexroth 4WE 6 D се справя със сериозни работни налягания. Основните портове P, A и B могат да работят при налягане до 350 бара, въпреки че повечето технически документи посочват стандартния максимум при 315 бара. За да поставим това в перспектива, 315 бара се равняват на около 4570 паунда на квадратен инч, което е приблизително еквивалентно на теглото на малка кола, притискаща площ с размера на пощенска марка.
Капацитетът на потока зависи от това дали сте избрали DC или AC соленоид. Версиите с постоянен ток могат да се справят с до 80 литра в минута, докато версиите с променлив ток обикновено достигат максимум 60 литра в минута. Разликата идва от дизайна на електромагнита и колко бързо може да движи макарата. За справка, 80 литра на минута могат да напълнят вана за около две минути.
Има обаче една критична граница на налягането, която изненадва много дизайнери. Т портът, който връща маслото в резервоара, не може да надвишава 160 бара налягане. Това ограничение съществува, защото възвратната пружина и силата на соленоида трябва надеждно да преодолеят налягането, изтласкващо се от обратната линия. Ако налягането в връщащата линия стане твърде високо, макарата може да вибрира, да не успее да се премести правилно или дори да се движи, когато трябва да остане неподвижна. Системи, които споделят връщащи колектори между множество клапани или използват дълги връщащи линии с ограничения, се нуждаят от внимателно изчисление, за да се гарантира, че налягането на T порта остава в границите.
Връзката между спада на налягането и потока следва предсказуем модел. При максимален дебит от 80 литра в минута, вентилът обикновено създава около 2,5 бара загуба на налягане. Тази енергия се превръща в топлина, която хидравличното масло трябва да отнесе. Работата постоянно над номиналния дебит или налягане изисква допълнителен капацитет за охлаждане и може да се нуждае от специални компоненти на дросела, за да поддържа приемлива реакция на клапана.
Инженерите, избиращи 4WE 6 D за нови проекти, трябва да се уверят, че налягането във връщащата линия на системата остава доста под границата от 160 бара с достатъчна граница на безопасност. Добро основно правило оставя поне 20-30 бара възглавница за справяне с пикове на налягането по време на бързо превключване на клапана или когато няколко клапана превключват едновременно.
Конфигурации на шпула и работни варианти
Символите с букви и цифри, щамповани върху табелките с наименования на клапаните, описват точно как течността протича през различни позиции. Буквата "D" в 4WE 6 D показва специфичен дизайн на макара, обикновено пружинно центрирана четирипосочна конфигурация. В централно положение тази макара блокира както P към T, така и A към B. Когато се захранва, тя свързва P към A и B към T, което би удължило цилиндър. Когато е изключена, пружината връща макарата в центъра и цилиндърът спира.
Rexroth предлага много различни символи за шпули извън само D тип. Някои свързват всички портове към резервоара в централно положение за свободно плаващи задвижващи механизми. Други блокират всички портове, за да задържат товар. Изборът зависи от това какво трябва да прави машината, когато вентилът е в неутрално положение. Една преса може да се нуждае от център за задържане на товара, докато системата за обработка на материали може да се възползва от плаващ център, който позволява на задвижващите механизми да се движат свободно по време на настройка.
Тялото на клапана включва механизъм за ръчно управление, обикновено маркиран с малък бутон или копче. По време на стартиране или спешни случаи техниците могат да натиснат това превключване, за да преместят механично макарата без електрическо захранване. Тази функция се оказва важна при пускане в експлоатация на нови системи или отстраняване на проблеми, тъй като можете да проверите механичната функция независимо от електрическите контроли.
Някои модели 4WE 6 D включват суфикс "OF", указващ дизайн на застопоряване. Тези версии нямат възвратна пружина, но вместо това използват механични топки или щифтове, които заключват макарата в позицията, която последно е била зададена. Кратък електрически импулс премества макарата, след което фиксаторът я задържа там без непрекъснато захранване. Този дизайн спестява енергия и намалява топлината, но изисква допълнително внимание за стабилността на налягането във връщащата линия, тъй като няма сила на пружината, която да поддържа макарата в позиция.
За приложения, при които бързото превключване на клапаните създава удари на налягането, вариантите с меко превключване използват прецизно оформени канали и отвори, обработени в макарата. Тези функции постепенно отварят и затварят пътищата на потока, вместо да превключват незабавно между позициите. Резултатът намалява ефектите на водния чук, които могат да повредят тръбите и фитингите с течение на времето. Стандартното време за реакция е от 10 до 20 милисекунди в зависимост от типа на соленоида и налягането в системата.
Електрически спецификации и ограничения за околната среда
Електромагнитните намотки на 4WE 6 D управляващия вентил са създадени за продължителна работа, което означава, че могат да останат под напрежение безкрайно дълго време без прегряване. При номинално напрежение повишаването на температурата на бобината остава под 30 градуса по Келвин, а очакваният живот надхвърля 10 милиона цикъла на превключване. Тази издръжливост прави вентила подходящ за автоматизация с висок цикъл, където вентилите могат да се превключват няколко пъти в секунда за продължителни периоди.
Наличните напрежения включват опции за постоянен ток при 12, 24, 96 и 205 волта, плюс опции за променлив ток при 110 и 230 волта. Намотките понасят промени в напрежението от плюс или минус 10 процента от номиналното, което помага на вентила да работи надеждно дори когато захранването варира. Електрическото свързване следва стандарта EN 175301-803 за триполюсни съединители. При правилно свързване съединителите постигат степен на защита IP65, което означава, че са устойчиви на прах и водни струи от всяка посока.
Една практична характеристика, която техниците по поддръжката оценяват, е подвижната, въртяща се намотка. Можете да изключите електрическия конектор, да премахнете соленоидната бобина, да я завъртите на 360 градуса до всяка позиция, която улеснява окабеляването, и да я инсталирате отново, без да нарушавате хидравличната верига. Тази гъвкавост опростява монтажа в тесни пространства и позволява оптимизиране на маршрутизирането на кабела, след като вентилът се монтира в системата.
Работният температурен диапазон за стандартните уплътнения варира от минус 30 до плюс 80 градуса по Целзий. Самата хидравлична течност трябва да поддържа вискозитет между 10 и 500 квадратни милиметра в секунда, въпреки че оптималната производителност се постига около 25. Клапанът тежи приблизително 1,46 килограма, достатъчно лек за лесно боравене по време на монтаж, но достатъчно тежък, за да се почувства съществен и добре направен.
Важно съображение за безопасност включва температурата на запалване на течността. Най-горещата повърхност на соленоида може да достигне 150 градуса по Целзий по време на непрекъсната работа. Хидравличното масло трябва да има температура на запалване поне с 50 градуса по-висока от тази, което означава минимум 200 градуса по Целзий точка на запалване. Повечето минерални хидравлични масла лесно отговарят на това изискване, но синтетичните течности или необичайните формули се нуждаят от проверка преди употреба.
Изисквания към хидравличната течност и защита на системата
Дългосрочната надеждност на управляващия клапан Rexroth 4WE 6 D зависи в голяма степен от качеството на хидравличната течност. Прецизните хлабини между плъзгащата се макара и отвора на тялото на клапана са само няколко микрометра. Частиците на замърсяване, по-големи от тези хлабини, причиняват бързо износване и евентуална повреда чрез два различни механизма.
Първо, частиците се улавят между макарата и отвора, причинявайки това, което техниците наричат "слепване". Макарата залепва на място и отказва да се премести при команда. Това може да изглежда периодично в началото, тъй като частиците временно се вклиняват, след което работят свободно, но проблемът неизбежно се влошава с натрупването на повече частици. Второ, частиците действат като шлифовъчна паста, която постепенно износва прецизните повърхности. Тъй като хлабините се отварят, вътрешното изтичане се увеличава. Това изтичане не само губи енергия на помпата, но генерира топлина, която разгражда маслото и ускорява износването на уплътнението в цялата система.
Rexroth определя максимално ниво на замърсяване като ISO 4406 клас 20/18/15. Тази класификация означава не повече от 5000 частици, по-големи от 4 микрона на милилитър масло, не повече от 1300 частици, по-големи от 6 микрона, и не повече от 320 частици, по-големи от 14 микрона. Постигането на тази чистота изисква ефективна филтрация с бета съотношение най-малко 75 при 25 микрона.
От практическа гледна точка системата за филтриране често струва повече през целия живот на вентила, отколкото самият клапан. Филтърните елементи се нуждаят от редовна подмяна, а анализът на маслото потвърждава, че замърсяването остава в границите. Прищипването на стотинки при филтриране води до скъпи смени на клапани и неочакван престой. Инженерите, проектиращи нови системи, трябва да предвидят бюджет за висококачествени филтри и да планират поддръжката на филтрите като критична, а не незадължителна задача.
Стандартната течност е минерално хидравлично масло, отговарящо на DIN 51524 части 1, 2 и 3. Клапанът работи и с определени синтетични течности и смеси вода-гликол, ако посочите подходящи материали за уплътнения. Стандартните уплътнения от нитрилен каучук работят добре с петролни масла, но приложенията при висока температура се нуждаят от флуороеластомерни уплътнения, а течностите на водна основа изискват специални съединения, обозначени с MH или MT.
Роля като пилотен клапан и характеристики на изтичане
Вентилът 4WE 6 D често служи като пилотна степен, управляваща по-големи насочващи вентили. В това приложение малкият 4WE 6 D превключва пилотното налягане, което движи много по-голяма макара в главния клапан. Главният клапан може да поеме 600 литра в минута или повече, далеч над директния капацитет на 4WE 6 D, но използва надеждното превключване на 4WE 6 D, за да взема контролни решения.
Когато се използва като пилотен клапан, производителността на 4WE 6 D пряко влияе върху безопасността и реакцията на цялата система с голям поток. Всяка нестабилност в T порта на пилотния клапан или прекомерното вътрешно изтичане в пилотния клапан създава грешки в позиционирането на главния етап. Това прави чистотата на флуида и стабилността на налягането на Т порта още по-критична в приложенията на пилотния клапан. Малката пилотна клапа по същество се превръща в мозъка, който контролира много по-мощно тяло, така че поддържането на този мозък здрав изисква допълнително внимание.
Всички клапани от тип макара имат някои вътрешни течове по дизайн. Хлабината между макарата и отвора трябва да позволява плавно движение, което означава, че не може да уплътнява перфектно като тарелков клапан. Новите клапани пропускат много малко, обикновено по-малко от 0,5 литра в минута при пълно налягане. Тъй като вентилът натрупва работни часове и износването увеличава хлабините, изтичането постепенно се увеличава. Това е нормално и очаквано.
Системните дизайнери трябва да отчетат това вътрешно изтичане, особено в приложения, поддържащи товари. Цилиндър, използващ 4WE 6 D за поддържане на позиция, бавно ще се отклони, тъй като маслото изтича вътрешно през клапана. За статично задържане се налага добавянето на пилотно управляван възвратен клапан или използването на дизайн на макара за задържане на товара. Мониторингът на скоростта на изтичане във времето също осигурява ранно предупреждение за износване. Когато изтичането надхвърли ограниченията на производителя, подмяната на вентила преди пълна повреда предотвратява неочаквани повреди.
Сравняване на конкурентни опции и стратегия за кръстосани препратки
Стандартизацията NG6 означава, че няколко големи производители предлагат взаимозаменяеми алтернативи на управляващия клапан Rexroth 4WE 6 D. Разбирането на конкурентните възможности помага на купувачите да договорят по-добри цени и да поддържат гъвкавостта на веригата за доставки.
Parker Hannifin произвежда серията D1VW, която директно се конкурира с 4WE 6 D. Тези вентили отговарят на същите стандарти за монтаж на NFPA D03 и CETOP 3 със сходно налягане около 345 бара и капацитет на потока до 80 литра в минута. Parker набляга на прецизното производство и енергийната ефективност, предлагайки многобройни електрически варианти, включително AC ректифицирани намотки и дизайни на макари с меко превключване.
Eaton Vickers произвежда серията DG4V-3, известна със здрава конструкция, подходяща за тежки приложения. Таблиците за кръстосани препратки потвърждават, че специфични модели на Rexroth като 4WE 6 D с OF ограничител имат директни еквиваленти на Vickers като DG4V-3-2N. Марката Vickers има силна репутация в системите за високо налягане, въпреки че цените често са малко по-високи от другите опции.
Критичният детайл при кръстосаното препращане включва стойностите на налягането на T порта. Докато основните възможности за работно налягане остават сходни при различните марки, ограниченията на портовете за връщане варират значително. Стандартният Rexroth 4WE 6 D позволява 160 бара в Т порта. Parker D1VW с AC соленоиди позволява само 103 бара връщащо налягане, но DC или AC ректифицираните версии го увеличават до 207 бара. Ако проектът на вашата система се доближава до 160 бара връщащо налягане, замяната на стандартен AC клапан Parker би причинила повреди поради недостатъчна способност за връщащо налягане.
Тази вариация подчертава защо купувачите не могат просто да приемат, че механичната взаимозаменяемост е равна на функционална еквивалентност. Пълните спецификации, включително електрически тип и всички номинални стойности на налягането, трябва да съвпадат, преди да се одобри заместител. Отделите за покупки трябва да поддържат проверен списък с кръстосани препратки, показващ не само номерата на части, но и потвърждаващи, че критичните параметри отговарят на изискванията на приложението.
Предимството на стандартизацията се простира отвъд просто спешни замествания. По време на фазата на проектиране инженерите могат да посочат „Rexroth 4WE 6 D или одобрен еквивалент“, след което да поддържат отношения с множество доставчици. Тази конкуренция поддържа ценообразуването разумно и гарантира, че частите остават налични дори когато един производител е изправен пред забавяне на веригата за доставки. Ключът е да си направите домашна работа предварително, за да проверите какво наистина се квалифицира като еквивалент, вместо да откривате несъвместимост след инсталирането.
Преминаване отвъд Включване-Изключване: Кога да помислите за пропорционално управление
Насочващият управляващ вентил Rexroth 4WE 6 D предлага само бинарен режим. Той се включва напълно или напълно изключва без нищо между тях. Това работи перфектно за много приложения като затягане, изхвърляне на части или прости цикли на удължаване-прибиране. Съвременната автоматизация обаче все повече изисква променлива скорост, плавно ускорение и прецизен контрол на позицията, които спирачните клапани просто не могат да осигурят.
Пропорционалните вентили като серията Rexroth 4WRPEH запълват тази празнина чрез непрекъснато променящ се поток пропорционално на електрически входен сигнал. Вместо просто включване или изключване, вентилът може да бъде командван на 25 процента поток, 63 процента поток или всяка друга стойност. Това позволява контролиране на скоростта на цилиндъра през целия му ход, прилагане на плавен старт и спиране за намаляване на ударните натоварвания и постигане на плавно движение в многоосни системи.
Серията 4WRPEH поддържа същия размер и модел на монтиране на NG6 като 4WE 6 D, което я прави директен път за механично надграждане. Дебитът варира от 4 до 40 литра в минута в зависимост от модела. Клапанът включва вградена електроника, която обработва управляващи сигнали, осигурява обратна връзка за позицията и прилага сложни алгоритми за управление. Този интегриран електронен дизайн контрастира рязко с простото електромагнитно превключване на 4WE 6 D.
Обратната връзка за позицията позволява на системата за управление да провери, че макарата действително е преместена в зададената позиция. Това управление със затворен контур постига точност до части от милиметър, позволявайки приложения като серво преси, които се нуждаят от прецизен контрол на силата, или машинни инструменти, изискващи гладко контуриране. Електрическият сигнал за обратна връзка също позволява диагностичен мониторинг за откриване на износване или неизправност, преди да настъпи пълна повреда.
Съвременните пропорционални вентили включват цифрови комуникационни интерфейси като IO-Link, които ги свързват в производствени среди на Industry 4.0. Вентилът се превръща в интелигентен сензор, предоставящ данни за производителността в реално време, прогнози за поддръжка и конфигурационни параметри. Това представлява генерационен скок от основното електрическо свързване на 4WE 6 D управляващ вентил.
Кога трябва да изберете пропорционално управление пред включване-изключване? Ако приложението включва някое от тези изисквания, пропорционалното управление заслужава сериозно внимание: работа с променлива скорост, плавно ускоряване и забавяне, нарастване на налягането за лек контакт с частите, задържане на позиция без механични ключалки или интегриране в програмируеми контролери за движение. От друга страна, ако просто се нуждаете от надеждно превключване на посоката и обемът на потока остава постоянен по време на работа, по-простият и по-евтин 4WE 6 D остава по-добрият избор.
Много строители на машини започват с затварящи и изключващи клапани, след което модернизират пропорционалното управление по-късно, когато изискванията на клиентите се развиват. Механичната съвместимост прави това надграждане сравнително лесно, въпреки че електрическата интеграция и настройката на системата изискват допълнителни инженерни усилия. Планирането за възможно бъдещо надграждане чрез проектиране с подходяща електрическа инфраструктура и капацитет на системата за управление спестява пари в сравнение с пълното препроектиране по-късно.
Съображения за закупуване и реалности на веригата за доставки
Ценообразуването в реалния свят за управляващия клапан Rexroth 4WE 6 D варира значително в зависимост от конкретен модел, доставчик и пазарни условия. Новите вентили обикновено варират от 350 до 730 щатски долара в зависимост от конфигурацията и количеството. За поръчки на десет или повече единици се прилагат обемни отстъпки, като някои дистрибутори предлагат диференцирано ценообразуване, което намалява цената на единица с 15 до 25 процента при по-високи количества.
Онлайн пазари като eBay изброяват нови и употребявани клапани на различни ценови точки. Въпреки че използваните клапани може да изглеждат привлекателни за спестяване на разходи, историята и вътрешното състояние остават неизвестни. Тъй като вътрешното изтичане се увеличава с износването и измерването му изисква оборудване за тестване на потока, използваните клапани носят значителен риск, освен ако продавачът не предостави сертифицирани резултати от теста. За критични приложения скромните спестявания рядко оправдават несигурността на надеждността.
Упълномощени дистрибутори като [BuyRexroth.com](http://buyrexroth.com/) поддържат наличност от общи конфигурации с типична доставка от 28 работни дни за стандартните модели. Това представлява приблизително шест седмици, което изглежда дълго за такъв стандартен компонент, но отразява продължаващия натиск върху глобалната верига на доставки, засягащ целия сектор на индустриалната автоматизация. По-рядко срещаните конфигурации на клапани или специални опции като устойчиви на корозия покрития могат да удължат времето за изпълнение до 12 седмици или повече.
Тези срокове за изпълнение създават реални предизвикателства при планирането за производителите на оборудване и отделите за поддръжка. Поръчването на клапани, след като проектът на машината е финализиран, рискува да забави целия проект, ако доставката отнеме повече време от очакваното. По същия начин операциите по поддръжка трябва да съхраняват критични резервни части, вместо да чакат спешни поръчки по време на повреда. Финансовата преносна цена на инвентара трябва да се балансира спрямо много по-високата цена на производствения престой, докато се чакат части.
Международното изпращане добавя още едно ниво на сложност. Хидравличните вентили се квалифицират като стандартни промишлени стоки без специални ограничения за износ, но разходите за доставка и времето за митническо освобождаване варират значително според дестинацията. Поръчката от регионални дистрибутори, вместо директното изпращане от Германия, често осигурява по-бърза доставка и по-опростена логистика въпреки евентуално по-високите единични цени.
Общата цена на притежание надхвърля покупната цена. Трудът по инсталиране, интеграционният инженеринг, времето за пускане в експлоатация и текущата поддръжка допринасят за разходите през целия живот. Най-важното е, че системата за филтриране, необходима за поддържане на подходяща чистота на маслото, често струва повече за десет години, отколкото многократна смяна на клапани. Пренебрегването на филтрирането за спестяване на краткосрочни разходи води до преждевременна повреда на клапана, създавайки много по-високи дългосрочни разходи.
Купувачите, фокусирани само върху най-ниската покупна цена, често създават скъпи проблеми по-късно. Пълната оценка взема предвид надеждността на доставчика, качеството на техническата поддръжка, наличността на резервни части и гаранционните условия заедно с цената. Установяването на взаимоотношения с множество одобрени доставчици осигурява устойчивост срещу неочаквани прекъсвания на доставките, като същевременно поддържа стандартите за качество.
Изисквания за поддръжка и достъп за отстраняване на неизправности
Стандартните продуктови каталози за 4WE 6 D насочващ управляващ вентил предоставят спецификации и размери, но по-специално липсват подробни процедури за поддръжка или ръководства за отстраняване на неизправности. Производителите обикновено считат тези оперативни познания за техническа експертиза, изискваща отделна сервизна документация.
Rexroth и HYDAC публикуват изчерпателни ръководства за обслужване, които обхващат процедурите за разглобяване, спецификациите за ограничаване на износването, препоръчителните резервни части и диаграмите на диагностичните процеси. Тези ръководства не са свободно достъпни, но изискват закупуване или се предоставят на клиенти, които са завършили официални курсове за обучение. Тази политика защитава знанията на производителя, като същевременно гарантира, че персоналът, извършващ поддръжка, има подходящо обучение.
За екипите по поддръжка това означава, че не можете да разчитате единствено на каталожна информация, за да диагностицирате проблеми или да планирате ремонти. Установяването на контакт с групата за техническа поддръжка на производителя преди възникването на проблеми спестява време при спешни случаи. Много дистрибутори предлагат програми за обучение, които обхващат множество типове вентили и осигуряват практически опит с процедурите за разглобяване и тестване.
Обичайните задачи по поддръжката включват смяна на соленоидна бобина, подновяване на уплътнението и почистване на макара. Конструкцията на мократа арматура позволява смяна на намотки без отваряне на хидравличната кухина чрез завъртане на намотката на 90 градуса и повдигане. Тази петминутна процедура не изисква дренаж на течност или понижаване на налягането в системата. Новите уплътнения и почистената макара могат да възстановят производителността като нова на клапани, показващи увеличени вътрешни течове, при условие че износването не е отворило хлабини извън спецификацията.
Систематичното диагностициране на проблемите с клапаните избягва загубата на усилия при произволна подмяна на части. Ако клапанът не успее да се премести, първо се уверете, че електрическото захранване достига до бобината с подходящо напрежение. Проверете съпротивлението на намотката с омметър, за да потвърдите, че намотката не е изгоряла. Ако електрическите проверки преминат успешно, стават съмнения за проблеми с хидравликата. Замърсеното масло може да е причинило залепване на макарата, което изисква разглобяване и почистване. Ниското захранващо налягане може да осигури недостатъчно пилотно налягане за преместване на макарата срещу силите на натоварване.
Електрическите тестове изискват познаване на спецификацията за съпротивление на бобината, която се появява в подробни информационни листове, но не и в основни каталози. Типичните DC намотки измерват 15 до 40 ома в зависимост от номиналното напрежение. Бобините за променлив ток показват много по-ниско съпротивление, често от 5 до 15 ома, тъй като разчитат на индуктивност, а не на чисто съпротивление за ограничаване на тока. Отворената верига показва изгоряла намотка, докато много ниското съпротивление предполага късо съединение на намотките.
Ръководство за приложения в реалния свят
Индустриалните преси представляват класическо приложение за управляващия вентил 4WE 6 D. Вентилът контролира удължаването на цилиндъра, за да приложи сила на натиск и прибиране, за да освободи. Предпазният клапан ограничава максималната сила, докато насочващият клапан просто командва посоката. Това лесно управление е достатъчно за много операции на пресоване, при които силата и скоростта остават постоянни.
Машините за леене под налягане използват множество насочващи клапани, включително моделите 4WE 6 D, за да контролират затягащите цилиндри, изхвърлящите щифтове и издърпванията на сърцевината. Тези функции изискват надежден контрол на посоката с минимално изтичане, за да се избегнат проблеми с качеството на частите. Способността на вентила да работи при 315 бара поема високите сили на затягане, необходими за големи форми.
Мобилното хидравлично оборудване като багери и кранове използва насочващи клапани в цялата система. 4WE 6 D често служи като пилотен клапан, подаващ пилотно налягане към много по-големи главни контролни клапани в конзолата на оператора. Тази архитектура поддържа управлението на оператора леко и отзивчиво, докато главните клапани се справят с тежките потоци, задвижващи цилиндрите на стрелата, носача и кофата. Компактният размер NG6 се побира лесно в колекторите на пилотния клапан, обслужващи множество функции.
Автоматизацията на монтажната линия често използва клапани 4WE 6 D за операции по прехвърляне на части, затягане и пресоване. Бързото време за реакция поддържа честота на цикъла от няколко операции в минута. Дългият очакван живот се оказва важен, тъй като повреда на клапан на автоматизирана линия спира производството, засягайки множество станции надолу по веригата.
Всяко от тези приложения изисква внимание към специфични детайли извън основните спецификации. Управлението на пресата се нуждае от внимателно оразмеряване на предпазния клапан за защита на инструментите. Формовъчните машини изискват справяне с високите топлинни натоварвания от непрекъснат цикъл. Мобилното оборудване е изправено пред удари, вибрации и екстремни температури, които предизвикват надеждността на клапаните. Автоматизираните системи се нуждаят от интеграция с програмируеми контролери и вериги за безопасност. 4WE 6 D осигурява способна основа, но успява само когато цялостният дизайн на системата отговаря на тези специфични за приложението изисквания.
Вземане на решение за избор
Изборът на управляващ вентил Rexroth 4WE 6 D започва с проверка на съответствието му с основните изисквания. Налягането в системата трябва да остане на или под 350 бара, търсенето на поток не трябва да надвишава 80 литра в минута за соленоиди с постоянен ток или 60 литра в минута за версии с променлив ток, а налягането във връщащата линия трябва да остане под 160 бара, включително пикове на налягането.
Електрическите спецификации трябва да съответстват на наличните захранвания. Докато 24-волтовият постоянен ток е станал почти универсален в съвременните промишлени контроли, по-старото оборудване може да изисква 110 или 230-волтови променливотокови версии. Потвърдете, че толерансът на напрежението остава в границите на плюс или минус 10 процента, за да избегнете проблеми с надеждността в съоръжения с пределно качество на захранването.
Условията на околната среда определят избора на материал за уплътнение. Стандартният нитрилен каучук работи от минус 30 до плюс 80 градуса по Целзий с петролни масла. Високотемпературни приложения над 80 градуса изискват флуороеластомерни уплътнения. Течностите на водна основа изискват специфични уплътнителни съединения, които са устойчиви на различни химически среди. По същия начин проверете дали хидравличната течност отговаря на стандартите DIN 51524 или се консултирайте с производителя относно алтернативни течности.
Съображенията за монтаж включват както интерфейса на клапана, така и ориентацията на соленоида. Уверете се, че монтажната повърхност осигурява плоска уплътнителна равнина с подходящ въртящ момент на болта и уплътнения с О-пръстен. Планирайте електрическото насочване, за да се възползвате от въртящия се соленоид, като позиционирате конектора там, където окабеляването е удобно и защитено от механични повреди.
Решението между стандартни версии с пружинно връщане и застопоряване зависи от работния цикъл и наличността на енергия. Задържащите клапани пестят енергия в приложения, където положението на клапана се променя рядко и трябва да се задържи за продължителни периоди. Пружинно-възвратните клапани осигуряват по-ясни режими на отказ, тъй като загубата на мощност ги връща в определено безопасно състояние.
За приложения, изискващи контрол на променлива скорост, плавно ускорение или обратна връзка за позицията, ограниченията на 4WE 6 D стават очевидни. Това сигнализира кога да помислите за пропорционални клапани въпреки по-високата цена и сложност. Решението често зависи от това дали приложението наистина се нуждае от модулация или дали управлението вкл.-изкл. с подходящ дизайн на веригата постига необходимите резултати.
Освен от самия клапан, успехът зависи от правилния дизайн на системата. Оразмерете хидравличния захранващ блок, за да осигурите адекватен поток при необходимото налягане с разумно генериране на топлина. Инсталирайте филтриране, отговарящо на изискванията на ISO 4406 Class 20/18/15. Проектирайте връщащите линии, за да минимизирате обратното налягане в Т порта. Включете защита за освобождаване на налягането и правилно промиване на системата по време на първоначалното стартиране, за да премахнете замърсяването на сглобката.
Заключение и стратегически препоръки
Насочващият управляващ вентил Rexroth 4WE 6 D остава индустриален стандарт по основателни причини. Неговата способност за високо налягане, стандартизирани интерфейси и доказана надеждност го правят добър избор за хидравлични системи със средно до високо налягане, изискващи надеждно управление на посоката. Глобалното приемане на стандартите за монтаж на NG6 осигурява гъвкавост на веригата за доставки чрез множество квалифицирани доставчици.
Успешното приложение обаче изисква спазване на ограниченията на клапана и поддържане на необходимата хидравлична среда. Границата на налягането на T порта от 160 бара не е предложение, а твърда граница, която причинява неизправности, когато бъде превишена. Инженерите трябва внимателно да анализират динамиката на връщащата линия, особено в системи с множество клапани, споделящи общи връщащи колектори.
Чистотата на хидравличната течност също не подлежи на обсъждане. Покриването на ISO 4406 клас 20/18/15 изисква инвестиция в подходяща филтрация и текуща поддръжка. Това представлява най-голямата цена за целия живот, свързана с вентила, и заслужава подходящ бюджетен приоритет. Спестяването на пари за филтриране създава много по-големи разходи чрез преждевременна смяна на клапана и неочакван престой.
Възползването от предимствата на стандартизацията означава поддържане на одобрени списъци с кръстосани препратки с проверени спецификации. Механичната взаимозаменяемост на клапаните NG6 между марките осигурява устойчивост на веригата за доставки само когато заместванията са технически валидирани, а не предполагаеми. Обърнете специално внимание на номиналните стойности на налягането на T порта, когато сравнявате алтернативи.
За нови дизайни на машини помислете дали управлението за включване и изключване наистина отговаря на настоящите и бъдещите нужди. 4WE 6 D служи добре в приложения, където превключването на посоката и постоянният поток са достатъчни. Когато променливата скорост, плавното движение или интегрираната диагностика станат изисквания, технологията на пропорционалния клапан предоставя възможности, които си струват допълнителната инвестиция.
Вентилът представлява зряла технология с ясно разбиране на възможностите и ограниченията. Успехът идва от спазването на тези граници, правилното поддържане на хидравличната среда и съгласуването на възможностите на клапаните с изискванията на приложението. Използван по подходящ начин, насочващият управляващ вентил 4WE 6 D осигурява години надеждна работа при взискателни промишлени приложения.
