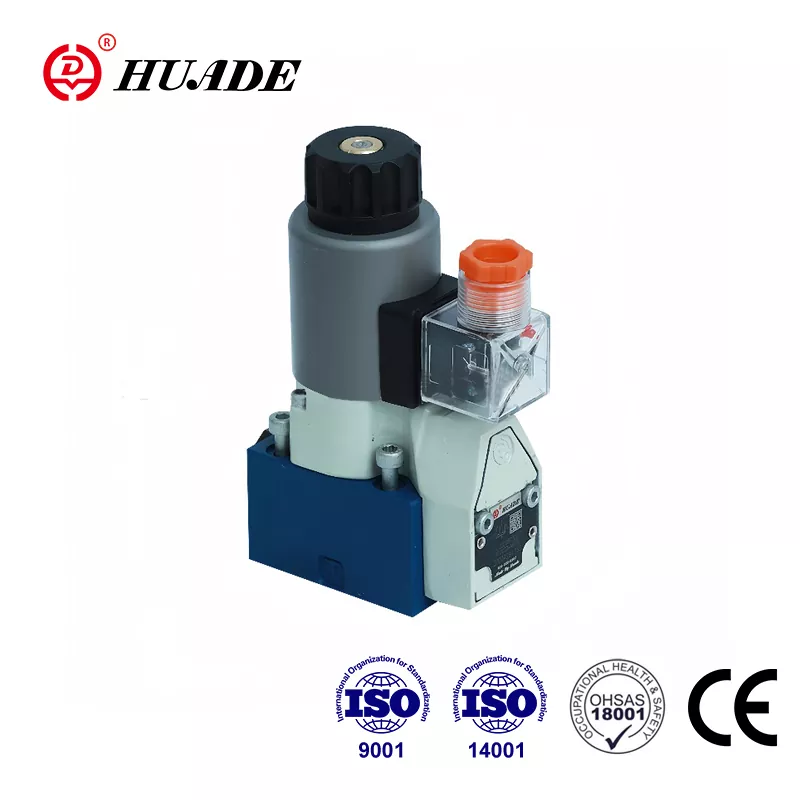

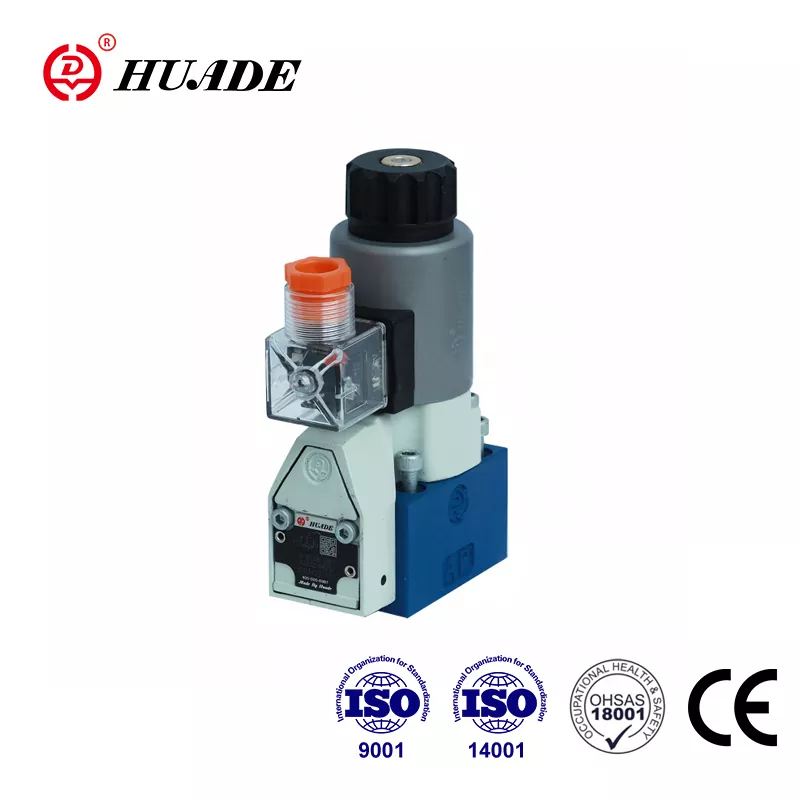

Huade Hydraulic е водещ производител в китайската хидравлична индустрия и има два дългосрочни опита в сътрудничество с Rexroth от 1979 г. Huade® насочени седалкови клапани тип M-SEW 6 е достъпен заместител на Rexroth® M-SEW 6 компонентна серия 3X . Той е конкурентен с добро качество и по-ниска цена. За да гарантира високото качество на хидравличните продукти, Huade Hydraulic работи с повече от 750 броя усъвършенствано производствено оборудване, внесено от цял свят. Качеството на този електромагнитен клапан може напълно да отговаря на изискванията на клиентите. Фабриката е преминала международните стандарти, а именно ISO9001, ISO14001 и OH SAS18001. Серията насочващи вентили се използва широко в различни индустриални среди.
|
Технически данни (За приложения извън тези параметри, моля, консултирайте се с нас!) |
|||
|
генерал |
|||
|
Монтаж |
по желание |
||
|
Макс. околна температура (℃) |
50 |
||
|
Тегло |
2/2-пътен клапан (kg) |
1.5 |
|
|
3/2-пътен клапан (kg) |
1.5 |
||
|
4/2-пътен клапан (kg) |
2.3 |
||
|
Хидравлични данни |
|||
|
Макс. работно налягане (MPa) |
виж таблицата на страница 140 |
||
|
Макс. поток (L/min) |
25 |
||
|
Течност под налягане |
минерални масла или фосфатен естер |
||
|
Диапазон на температурата на флуида под налягане (℃) |
- 30 до + 80 |
||
|
Диапазон на вискозитет (mm²/s) |
2,8 до 500 |
||
|
Степен на замърсяване μm |
Максимално допустима степен на замърсяване на хидравличната течност според NAS 1638 клас 9. Затова препоръчваме филтър с минимална степен на задържане β10≥ 75. |
||
|
Електрически данни |
|||
|
Тип напрежение |
DC |
AC |
|
|
Налични напрежения (V) |
12、24、42、96、110、205、220 |
възможно само чрез токоизправител |
|
|
Толеранс на напрежението (номинално напрежение) (%) |
±10 |
||
|
Консумирана мощност (W) |
30 |
||
|
Задължение |
100% |
||
|
Време за превключване към ISO 6403 |
вижте таблицата по-долу |
||
|
Честота на превключване (цикъл s/h) |
15000 |
||
|
Защита по DIN 40 050 |
IP65 |
||
|
Макс. температура на намотката (℃) |
до 150 |
||
Характеристики:
▶ Директно задействан насочващ тарелков клапан, задвижван от соленоида
▶ Затвореният порт е без течове
▶ Превключването е осигурено дори след дълги периоди на престой под налягане
▶ Соленоидната бобина може да се върти на 90°
▶ Индивидуално електрическо свързване
▶ Със защитено ръчно управление, опция
▶ Модел на пренасяне към Din 24 340 форма A, ISO 4401 и CETOP - RP 121H
Приложение:
Насочващият вентил 2 тип M-SEW е електромагнитно задействан насочващ клапан. Те контролират началото, спирането и посоката на потока.
1. Функции, секция на тарелков насочващ вентил M-SEW 6
M-SEW 6 основно се състои от корпус (1), соленоиди (2), закалена система от клапани (3) и топка(и) (4) като затварящ елемент.
Основен принцип:
В изходно положение топката (4) се притиска към гнездото от пружината (9), а в превключено положение от соленоида (2). Силата на соленоида (2) действа чрез лоста (6) и топката (7) върху щифта на задвижването (8), който е уплътнен от двете страни. Камерата между двата уплътнителни елемента е свързана с отвор P. Клапанната система (3) по този начин е балансирана по налягане по отношение на задействащите сили (соленоид или възвратна пружина). Следователно вентилите могат да се използват до налягане от 63 MPa.
разрез на тип M-2SEW6N
разрез на тип M-3SEW6U
