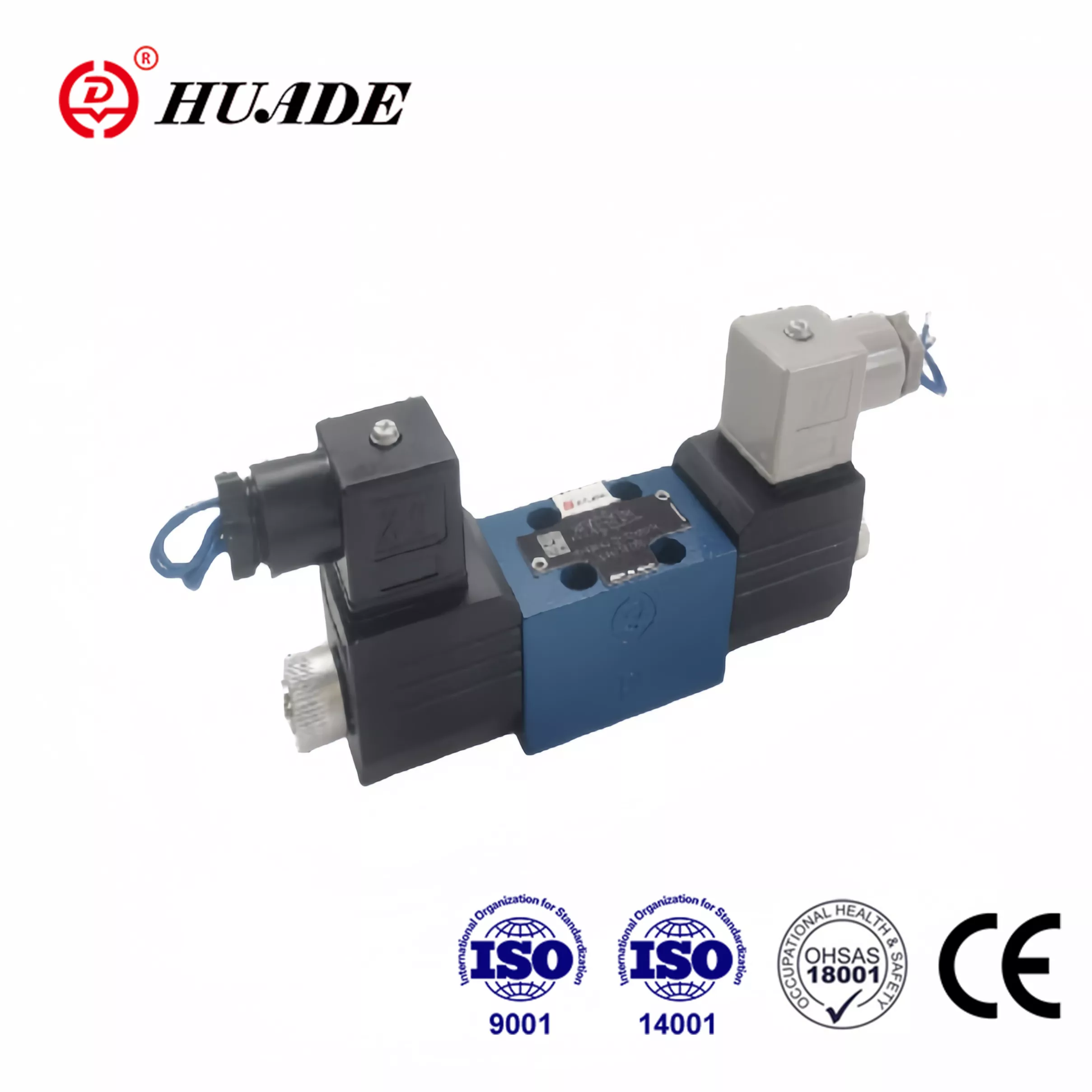

Когато хората търсят „разпределителен клапан WE 4 за Rexroth“, те обикновено гледат един от най-разпространените хидравлични компоненти в промишлените машини. Името обаче може да е малко объркващо. Това, което повечето хора всъщност имат предвид под "WE 4" е вентилът от серия WE 6 на Rexroth с 4-пътна функция. „4“ се отнася до четирите основни порта на вентила, докато „6“ ви казва обозначението на размера, което съответства на индустриалния стандарт NG6 или CETOP 3 модел за монтаж.
Това разграничение е важно, защото ако поръчвате части или проектирате система, трябва да знаете точно с какво работите. Насочващият управляващ клапан на Rexroth в тази категория е работен кон в хидравличните системи от десетилетия и има основателни причини да остане популярен днес.

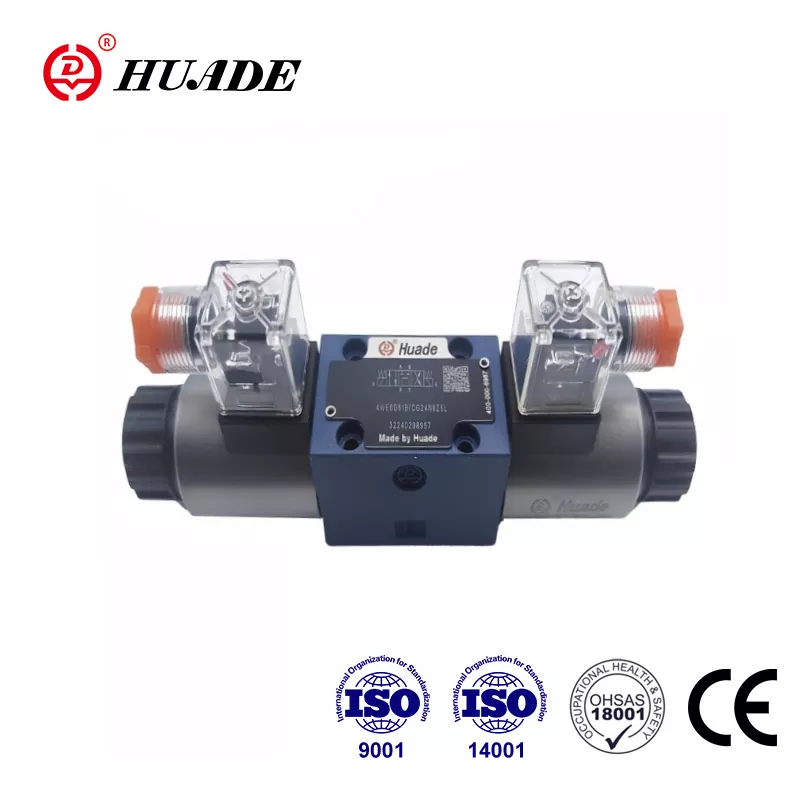

Какво прави вентила Rexroth WE 6 специален
Насочващият управляващ клапан Rexroth WE 6 се откроява в претъпканото поле от хидравлични вентили, защото събира сериозна производителност в компактен пакет. Този клапан може да се справи с налягане до 350 бара, което е около 5076 psi, и дебит до 80 литра в минута, когато използвате версията на DC соленоид. За AC соленоид това пада до 60 литра в минута, но това все още е достатъчно за повечето промишлени приложения.
Вентилът използва това, което се нарича директно действащ соленоид с мокър щифт. Без да навлизаме в подробности, това означава, че електромагнитната намотка седи в хидравличното масло, което помага за охлаждането й и я прави по-тиха. Маслото също така смазва движещите се части, което удължава живота на клапана. Това е различно от някои по-евтини конструкции, при които соленоидът седи извън маслото и работи по-горещо.
Това, което наистина отличава този насочващ контролен клапан, е как отговаря на международните стандарти. Схемата за монтаж следва ISO 4401-03-02-0-05, който е същият като американския стандарт NFPA D03. Тази стандартизация означава, че можете да замените клапан Rexroth с клапан NG6 на друга марка, без да променяте монтажната плоча или водопровода. Това е голяма работа, когато поддържате по-старо оборудване или се опитвате бързо да намерите части.
Разбиране на 4-посочната функция
Когато говорим за 4-пътен управляващ клапан, ние описваме как вентилът контролира хидравличния поток. Клапанът има четири основни порта, обикновено означени с P, T, A и B. Порт P се свързва с вашата помпа и вкарва хидравлична течност под налягане. Порт T се свързва с вашия резервоар и е мястото, където течността се връща. Портове A и B се свързват към вашия хидравличен цилиндър или мотор.
Клапанът Rexroth WE 6 може да бъде конфигуриран като вентил 4/3, което означава четири порта и три позиции, или като вентил 4/2 с четири порта и две позиции. Версията с три позиции е по-често срещана, защото ви дава неутрална централна позиция, където вентилът се връща, когато изключите електрическия сигнал.
Различните централни позиции правят различни неща. Затворен център, който Rexroth нарича "C" макара, блокира всички портове в средна позиция, но свързва A и B с резервоара. Това е полезно, когато трябва да задържите товар на място. Отворен център, означен като "G" или "T" в системата на Rexroth, свързва помпата директно с резервоара в неутрална позиция, като същевременно блокира A и B. Това е, което бихте използвали с помпа с фиксирано изместване, защото позволява на помпата да се разтовари, когато нищо не се движи.
Конфигурацията на макарата "E" също е популярна. Той блокира помпата, но свързва A, B и T заедно в центъра. И ако имате нужда от максимална сила на задържане, макарата "H" блокира всичките четири порта напълно в неутрално положение. Това е, което машинистите използват за захващащи скоби, защото на практика няма изтичане, след като скобата е поставена.
Как клапанът Rexroth се сравнява с конкуренцията
Пазарът на управляващите клапани NG6 е конкурентен, като Parker Hannifin и Eaton Vickers предлагат подобни продукти. И трите основни марки произвеждат вентили, които се взаимозаменят физически, защото следват един и същ стандарт CETOP 3. Това прави решението ви за покупка да се свежда до подробности за производителността, цена и колко бързо можете да получите вентила.
Rexroth WE 6 и Vickers DG4V-3 достигат максимум 80 литра в минута и 350 бара на главните портове. Серията D3W на Parker претендира за по-висок капацитет на потока, до 150 литра в минута при същия отпечатък D03. Това може да има значение, ако прекрачвате границите, но за повечето приложения клапанът Rexroth осигурява изобилие от капацитет.
Една област, в която се появяват разлики, е номиналното налягане на отвора на резервоара. Вентилът на Rexroth обикновено позволява обратно налягане от 160 бара върху T порта за определени видове макари. D3W на Parker достига до 210 бара, а версията с висока производителност Vickers DG4V-3 се справя с 207 бара. Ако имате дълги връщащи линии или трябва да управлявате обратното налягане, това може да повлияе на избора ви.
Що се отнася до цената, управляващият клапан на Rexroth обикновено струва около £255 за основна единица, въпреки че цените варират в зависимост от конфигурацията и мястото, където купувате. Можете да намерите тези клапани чрез индустриални дистрибутори, в eBay за използвани или излишни единици и чрез големи доставчици като RS Online.
Защо чистотата на течностите е по-важна, отколкото си мислите
Ето нещо, което хваща много хора неподготвени за клапана Rexroth WE 6. Въпреки че е направен здрав и може да издържи 350 бара налягане, той е изненадващо чувствителен към мръсно хидравлично масло. Прецизното прилягане между макарата и отвора е това, което позволява на клапана да се уплътнява при високо налягане, но същата тясна хлабина, обикновено между 3 и 13 микрона, означава, че частиците могат да блокират нещата.
Когато замърсителите попаднат в тази малка празнина, те създават това, което индустрията нарича прилепване на макарата или блокиране на тиня. Макарата се забива и не се движи дори когато соленоидът е захранен. Ако работите с AC соленоиди, това всъщност може да изгори бобината, защото тя остава в режим на висок пусков ток, вместо да падне до задържащ ток, след като макарата се движи.
Rexroth уточнява, че вашата хидравлична система трябва да поддържа ISO 4406 клас на чистота 20/18/15. Това не е просто предложение. Доброто филтриране и предпазването от замърсяване във вашата система е може би най-важното нещо, което можете да направите, за да поддържате вашите насочващи контролни клапани да работят надеждно. Това е по-важно от закупуването на най-скъпия вентил или прекомерното проектиране на вашите електрически контроли.
Правилната рутинна поддръжка включва проверка на филтърните елементи въз основа на разликата в налягането, поддържане на маслото хладно и гарантиране, че водата не попада в системата. Старата хидравлична поговорка е поддържайте маслото си "чисто, хладно и сухо" и това наистина е ключът към дългия живот на клапана.
Електрически връзки и защита
Вентилът Rexroth WE 6 се предлага с различни опции за напрежение. Можете да получите 24 VDC, което е често срещано в мобилно оборудване и по-нови индустриални машини. Има и 230 VAC за по-стари индустриални системи и 110 VDC за някои специализирани приложения. AC и DC соленоидите са взаимозаменяеми на едно и също тяло на клапана, което ви дава гъвкавост, ако надграждате система.
Когато изключите захранването на електромагнитен клапан, той генерира пик на напрежението. Това е просто физика, но може да причини проблеми с вашата управляваща електроника, ако не боравите правилно. Имате нужда или от външна защита от пренапрежение във вашия електрически панел, или можете да поръчате вентила с конектор, който има вградено потискане на смущенията.
Вентилът предлага и опции за ръчно регулиране. Стандартното ръчно управление позволява на техник да движи макарата чрез натискане на бутон, когато захранването е изключено. Това е безценно по време на отстраняване на неизправности или пускане в експлоатация. Има и опция за бутон тип гъба с фиксатор, който заключва вентила в ръчно положение, докато не го издърпате обратно.
Кога да използвате този клапан и кога да търсите другаде
Насочващият управляващ вентил Rexroth WE 6 се отличава с просто включване и изключване управление. Ако имате нужда от хидравличен цилиндър за удължаване или прибиране или двигател за включване и заден ход, този клапан върши работата надеждно и икономично. Това е стандартно оборудване в строителни машини, селскостопанско оборудване, машинни инструменти и обща индустриална хидравлика.
Това, което този клапан не прави, е пропорционално управление. Не можете да променяте скоростта на потока или да контролирате плавно скоростта на вашия задвижващ механизъм с обикновен управляващ клапан. Ако имате нужда от това, вместо това гледате серията пропорционални вентили 4WRA или 4WREE на Rexroth. Тези вентили имат пропорционални соленоиди, електронна обратна връзка и сензори за позиция, които ви позволяват да контролирате позицията на макарата непрекъснато въз основа на аналогов сигнал.
Разликата в цената е значителна. Пропорционалният насочващ клапан може да струва над $2000, докато основният насочващ клапан WE 6 струва малка част от това. За приложения, които се нуждаят само от отделни позиции, харченето на допълнителни пари за пропорционално управление няма смисъл. По-простият клапан е по-надежден, по-лесен за поддръжка и прави точно това, от което се нуждаете.
За опасни местоположения Rexroth предлага взривозащитени версии на вентила WE 6 с оценки Ex ib IIC T6. Това е, което бихте използвали в химически заводи или петролни рафинерии, където има риск от експлозивна атмосфера. Конструкцията на вентила е същата, но електрическите компоненти отговарят на стандартите за вътрешна безопасност.
Съображения за инсталиране и дизайн на системата
Правилното инсталиране на насочващ управляващ вентил на Rexroth прави голяма разлика в това колко добре работи. Вентилът се монтира върху подложка, която се закрепва към вашия колектор или хидравличен блок. Подложната плоча има портирани проходи, които се свързват с вашия водопровод. Уверете се, че използвате подложка CETOP 3, която съответства на модела на порта на вентила.
Можете да монтирате вентила във всяка ориентация, но трябва да помислите за разсейването на топлината. Подложната плоча трябва да има топлопроводимост от най-малко 36,2 W/mK и ако монтирате няколко вентила на един и същи колектор, спазвайте поне 55 мм между центровете. Соленоидните намотки могат да се въртят на 90 градуса, което помага, когато работите в тесни пространства или трябва да ориентирате електрическите връзки по определен начин.
Едно нещо, за което трябва да внимавате, са ограниченията на потока. Въпреки че вентилът е с разчет за 80 литра в минута, ако условията на вашата система могат да повишат потоците по време на преходни процеси или превключване, трябва да инсталирате касетен дросел в тръбопровода за налягане. Без това рискувате колебания на макарата или нестабилно поведение, когато работите близо до лимита на капацитета на вентила.
Ограничението на налягането в отвора на резервоара е друго съображение при проектирането. За типове макари, маркирани с "A" или "B", ако работите с налягания, които могат да изтласкат порта на резервоара над 160 бара, трябва да третирате този порт като дренажна линия, а не като връщаща линия. Или го насочете отделно към резервоар с минимално противоналягане, или изберете различен клапан с по-високи стойности на отвора на резервоара.
Отстраняване на често срещани проблеми
Когато хидравлична система с управляващ клапан на Rexroth не работи правилно, има логичен начин да разберете какво не е наред. Започнете с ръчната отмяна. Ако можете да преместите макарата ръчно и задвижващият механизъм работи, вашият проблем е електрически. Проверете захранването, кабелните връзки и управляващите сигнали. Ако ръчното управление също не премести макарата, имате механичен проблем.
Механичните проблеми обикновено се свеждат до замърсяване или повреда. Ако вентилът е работил в мръсно масло, макарата може да е заседнала. Понякога можете да го освободите, като завъртите ръчното управление, докато почуквате леко по тялото на клапана, но ако замърсяването е сериозно, трябва да разглобите и почистите клапана или да го смените.
Електрическите повреди често се проявяват като изгорели соленоидни бобини. Ако измервате безкрайно съпротивление на клемите на бобината, бобината е отворена и се нуждае от подмяна. Ниското съпротивление може да означава късо съединение. Нормалните DC намотки обикновено показват между 10 и 50 ома в зависимост от номиналното напрежение. Бобините за променлив ток показват по-ниски стойности, често около 3 до 8 ома.
Течът е друг често срещан проблем при по-старите клапани. Уплътненията, които предпазват маслото от изтичане навън, и уплътнението, което предотвратява вътрешно изтичане през макарата, се износват с времето. Външните течове са очевидни, но вътрешните течове се проявяват като движещи се задвижващи механизми или загуба на сила на задържане. Смяната на комплекта уплътнения обикновено коригира това и Rexroth предоставя подробни инструкции за възстановяване в тяхната документация за поддръжка.
По-голямата картина на хидравличното управление
Насочващият управляващ вентил Rexroth WE 6 представлява зряла технология, доказала се в продължение на десетилетия индустриална употреба. Не е наперен или високотехнологичен според съвременните стандарти, но е точно това, което искате за надеждно хидравлично управление. Вентилът върши една работа добре, създаден е по стандарт за качество и следва индустриалните конвенции, които улесняват работата с него.
За системи, които се нуждаят от повече от 80 литра в минута, Rexroth предлага серията пилотно управлявани вентили WEH. Те използват малък клапан тип WE 6 като пилотна степен за управление на много по-голяма основна макара. Серията WEH се мащабира до размер NG32 и може да обработва над 1000 литра в минута. Фактът, че дори тези големи клапани разчитат на дизайна WE 6 като пилотен етап, показва колко фундаментална е тази архитектура на клапана за хидравличното управление.
Когато определяте насочен контролен вентил за нова система или заменяте такъв в съществуващо оборудване, серията Rexroth WE 6 заслужава сериозно внимание. Той осигурява капацитет при високо налягане, добри показатели на потока и доказана надеждност, когато поддържате правилно вашата хидравлична система. Стандартизираният монтаж означава, че не сте обвързани с един доставчик, но инженерното качество и поддръжка на Rexroth ги правят солиден избор за този критичен компонент.
Разбирането какво наистина означава „WE 4“, познаването на ограниченията на производителността и разбирането защо чистотата на течността е толкова важна, ще ви помогне да извлечете максимума от тези клапани. Независимо дали поддържате флот от мобилно оборудване, проектирате нова промишлена машина или отстранявате проблеми с хидравлична система, която не работи правилно, управляващият клапан на Rexroth остава практично и ефективно решение за нуждите на хидравличния контрол.
