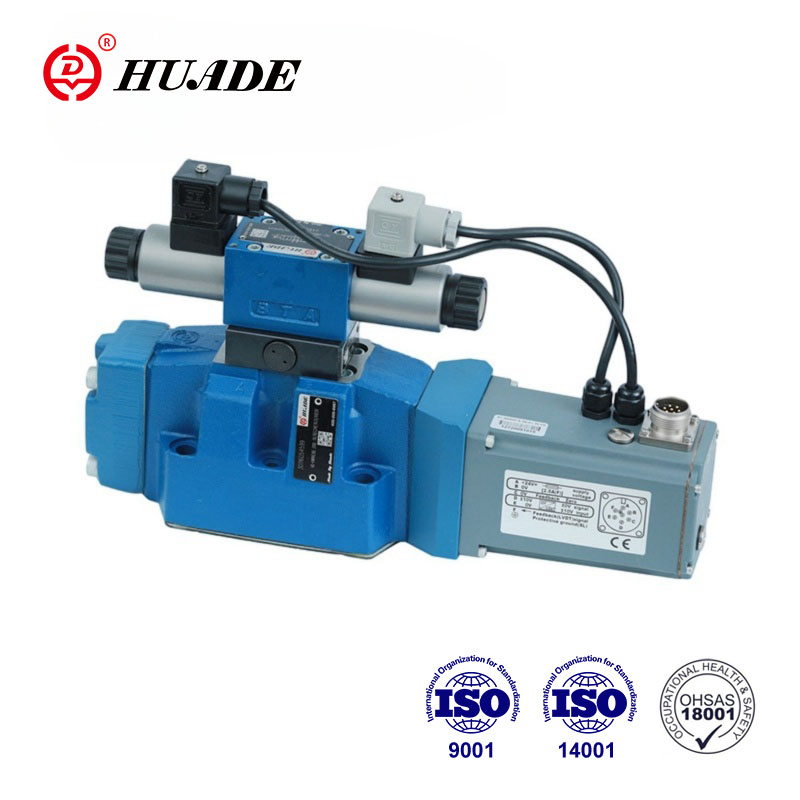

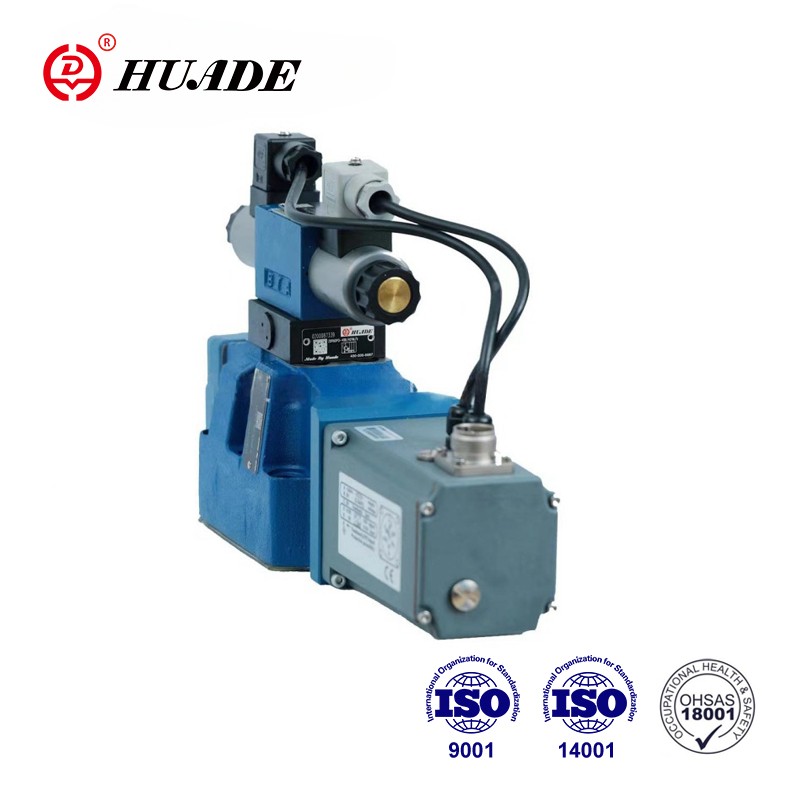

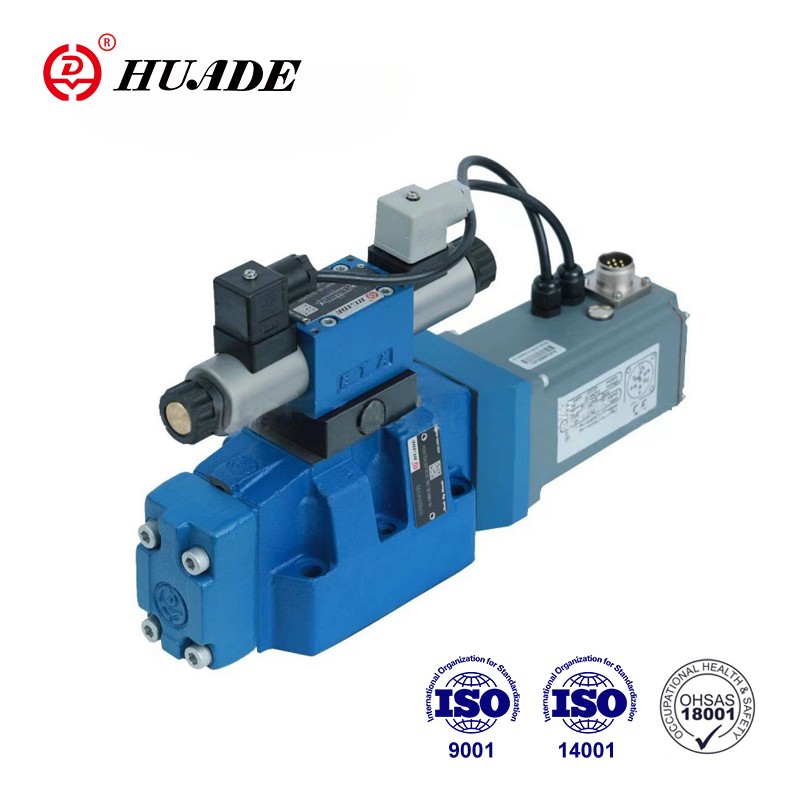

Пропорционален насочен клапан 4WRKE-3X
  • Пропорционален насочен клапан 4WRKE-3XПропорционален насочен клапан 4WRKE-3X
  • Пропорционален насочен клапан 4WRKE-3XПропорционален насочен клапан 4WRKE-3X
  • Пропорционален насочен клапан 4WRKE-3XПропорционален насочен клапан 4WRKE-3X

Пропорционален насочен клапан 4WRKE-3X

• Характеристики на продукта: Електрическа обратна връзка с позицията
• Спецификации: 4WRKE-3X серия,
• Приложения: Контролирайте посоката и потока.

Клапаните от тип 4WRKE са двустепенни пропорционални насочени клапани. Те контролират посоката и размера на потока. Основният етап е контролиран от позицията, така че позицията на контролната макара да е независима от силите на потока също в случай на по-големи потоци. След въвеждането на технологии и независими изследвания и разработки, продуктите на пропорционалните клапани на марката Huade имат стабилна производителност и високо качество.

Параметър на продукта на пропорционален пропорционален насочен клапан 4WRKE-3X

Хидравлични
Размер 10 16 25 32
Работно налягане Пилотно захранване на маслото на пилотни контролни клапани (MPA) 2.5 ~ 31.5
Основен клапан, портове P, A, B (MPA) 31.5 35 35 35
Налягане на връщане (MPA) Пилотно изтичане на масло, външно 31.5 25 25 25
Пилотно изтичане на масло, вътрешно < 1
Порт y < 1
Номинален поток q ± 10 % при △ p = 1MP (l/min) 25 50 90 125 180 220 350 400 600
Поток на основния клапан (макс. Допустим) (L/min) 170 460 870 1600
Поток на пилотно масло при порт X или Y със стъпка форма на входен сигнал от 0 до 100 % (l/min) 4.1 8.5 11.7 13.0
Хистерезис (%) ≤1
Чувствителност към отговора (%) ≤0.5
Филтриране на прецизност (μm) ≤20
Течност под налягане Минерално масло фосфатен естер
Среден вискозитет (mm2/s) 20 ~ 380
Температурен диапазон на течността на налягане (℃) -20 ~ 70
Тегло (кг) 8.7 11.2 16.8 31.5

Електрически данни
Защита на клапана до DIN 40 050 IP65
Тип напрежение DC
Тип сигнал Аналог
Мощност, Макс (W) 72 (средно = 24 W)
Електрическа връзка С компонент за включване към E DIN 43 563-AM6
Пристав конектор към E DIN 43 563-BF6-3
Контролна електроника Интегриран в клапана

Характеристика на продукта и прилагане на пропорционален насочен клапан 4WRKE-3X

Характеристики:

▶ Пилот, работещ с 2-степенна пропорционален насочен клапан с обратна връзка на електрическата позиция на основната контролна макара и интегрираната електроника (OBE);

▶ Контрол на посоката на потока и размера на потока

▶ Операция чрез пропорционални соленоиди

▶ Монтиране на подплата: Модел на пренасяне съгласно IS0 4401

▶ Пролетна центрирана главна контролна макара

▶ Отзиви за електрическа позиция

▶ Пилотен контролен клапан: Едностепенна пропорционален насочен клапан

▶ Основен етап с контрол на позицията

Приложение:

Пропорционален насочен клапан 4WRKE-3X се използва за контрол на посоката и потока.

Секция и символ на пропорционална насочена клапа 4WRKE-3X

Клапанните се състоят главно от пилотния контролен клапан (1), корпуса (8), основната контролна макара (7), капаците (5 и 6), центриращата пружина (4), преобразувателя на индуктивната позиция (9) и редуциращия налягане клапан (3). Ако няма входен сигнал, основната контролна макара (7) ще се съхранява в централно положение от центриращата пружина (4). Както промяната на позицията на основната контролна макара (7), така и промяната на стойността на командата на кръстовището обобщаване на усилвателя създават диференциално напрежение. По време на сравнението на командата и действителната стойност се определя възможно контролно отклонение чрез електрониката и пропорционалният соленоид на пилотния контролен клапан (1) се доставя с ток. Токът предизвиква сила в соленоида, който управлява контролната макара чрез бутало подред. Потокът, който е освободен чрез контролните напречни секции, причинява регулиране на основната контролна макара. Основната контролна макара (7) с сърцевината на индуктивната стойност на вентилацията съответства на командната стойност. В контролирано състояние основната контролна макара (7) се балансира и се съхранява в тази позиция преобразувател (9), прикрепена към нея, се измества до контролното положение. Контролният удар на макарата и контролното отваряне се променят пропорционално на командната стойност. Контролната електроника е интегрирана в клапана. Чрез регулиране на клапана и електрониката отклонението в серийното производство на устройствата се поддържа ниско. Линиите на резервоара не трябва да се оставят да работят празни; В случай на съответно състояние на инсталиране трябва да се монтира предварително зареден клапан (налягане на противовес приблизително 0,2 MPa)。

Символ на пропорционалния насочен клапан 4WRKE-3X

Пакет от Пропорционален насочен клапан 4WRKE-3X


Горещи маркери: Пропорционален насочен клапан 4WRKE-3X, Китай, производител, доставчик, фабрика, търговия на едро, ниска цена, качество, издръжливост
