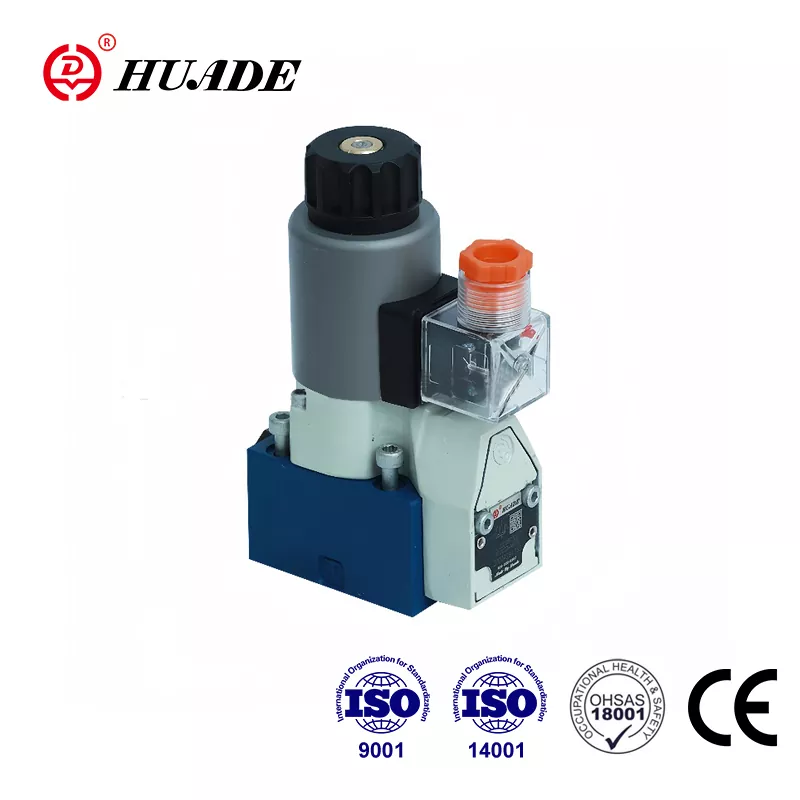

Когато става дума за хидравлични системи, които се нуждаят от абсолютна надеждност, тарелковият насочващ вентил M-SEW 6 от Bosch Rexroth се откроява като сериозен конкурент. Този вентил решава проблем, с който традиционните макарни вентили просто не могат да се справят: пълна изолация без течове при високо налягане. Ако работите с хидравлични системи, където дори малки течове имат значение, разбирането какво прави M-SEW 6 различен може да ви спести значителни главоболия по пътя.
Това, което прави един тарелков клапан различен
Тарелковият насочващ клапан M-SEW 6 използва фундаментално различен подход от повечето хидравлични клапани, които може да срещнете. Вместо плъзгащи се метални части, които създават уплътнения чрез тесни допуски, този клапан използва закалена топка или конус, които физически блокират потока, като се придържат към прецизно обработена повърхност. Мислете за това като капачка за бутилка срещу плъзгаща се врата. Капачката на бутилката създава пълно уплътнение, когато се натисне надолу, докато плъзгащата се врата винаги има известна празнина, независимо колко плътно е прилягането.
Този избор на дизайн има огромно значение в реални приложения. Традиционните макарни вентили винаги пропускат вътрешно до известна степен. Колкото по-строги са допуските, толкова по-малко изтичат, но течът никога не достига до нула. Тарелковият насочващ вентил M-SEW 6 елиминира този проблем изцяло чрез своя дизайн, базиран на седло. Когато тарелковият елемент се притисне към гнездото си, потокът спира напълно.
Възможности за натиск, които го отличават
Тарелковият насочващ клапан M-SEW 6 се справя с налягания до 630 бара, което означава приблизително 9150 psi. За контекст повечето стандартни вентили с размер D03 достигат максимум около 350 бара. Тази почти удвоена оценка на налягането не е просто число в лист с данни. Той представлява основен инженерен ангажимент към структурната цялост, който засяга всичко - от дебелината на корпуса до изискванията за монтаж.
Работата при 630 бара създава огромни сили, които се опитват да отделят вентила от монтажната му повърхност. Типична зона на свързване на клапан D03 изпитва над 4000 паунда сила на разделяне при това налягане. Тарелковият насочващ вентил M-SEW 6 се справя с това чрез специфични изисквания за монтаж, които трябва да се спазват точно. Монтажната повърхност се нуждае от плоскост в рамките на 0,01 mm на 100 mm и повърхностна грапавост от Rz 0,8. Монтажните болтове, M5x45 клас 10,9, трябва да бъдат затегнати точно до 8,9 Nm.
Как всъщност работи M-SEW 6
Тарелковият насочващ вентил M-SEW 6 работи чрез директно задействане на соленоида. Когато активирате бобината, тя генерира магнитна сила, която издърпва кулисния елемент от седалката му, позволявайки поток. Когато е изключено, възвратна пружина и системно налягане удрят цилиндъра обратно на мястото му, блокирайки потока мигновено. Това дава на M-SEW 6 тарелковия насочващ вентил забележително бързо време за превключване, особено при затваряне.
Скоростите на превключване разказват важна история. Когато работи на чисто 24 V DC, вентилът се захранва за 25 до 40 милисекунди и се изключва само за 10 до 15 милисекунди. Това време за изключване на захранването е изключително бързо в сравнение с макарните клапани, което има огромно значение при приложения за безопасност. Ако нещо се обърка и трябва незабавно да спрете потока, тези допълнителни милисекунди може да са критични.
Въпреки това, ако пуснете M-SEW 6 тарелковия насочващ вентил на AC напрежение през токоизправител, производителността се променя значително. Времето за изключване се увеличава до 35 до 55 милисекунди, тъй като веригата на токоизправителя има филтриращи кондензатори, които забавят разпадането на тока в намотката. Тази три до четири пъти по-бавна реакция може да е приемлива за някои приложения, но за системите за аварийно изключване директната DC работа очевидно осигурява по-добра производителност.
Опции за конфигурация и какво означават те
Тарелковият насочващ вентил M-SEW 6 се предлага в няколко функционални конфигурации. Най-често срещаните са 3/2-пътните версии със символи U и C. Символът U представлява нормално отворена конфигурация, където порт P се свързва с порт A, когато вентилът не е под напрежение. Символът C представлява нормално затворен, където P към A е блокиран, когато не е под напрежение. Тези 3/2 конфигурации са мястото, където тарелковите вентили наистина блестят, защото могат да поддържат перфектна изолация с проста геометрия.
Вентилът се предлага и в 4/2-пътни конфигурации със символи D и Y, въпреки че те са малко по-рядко срещани. Създаването на функция 4/2 с тарелкови елементи е механично по-сложно, защото трябва да поддържате изолация без течове на множество портове едновременно. Компромисите при дизайна стават по-предизвикателни, поради което Rexroth набляга на версиите 3/2, където тарелковият насочващ вентил M-SEW 6 може да осигури своята максимална надеждност и способност за налягане.
Максималният дебит е 25 литра в минута. Това може да изглежда малко в сравнение с някои макарни вентили, но всъщност е разумно за размер D03 с директно задвижване на тарелков клапан. Соленоидът трябва да преодолее както силата на пружината, така и силата на натиск, действащи върху елемента на тарелката. Увеличаването на капацитета на потока би изисквало по-голяма площ на тарелката, което би изисквало непрактично голям соленоид за директна работа.
Обяснена структура на кода за поръчка
Тарелковият насочващ вентил M-SEW 6 използва 16-позиционен код за поръчка, който определя всеки технически детайл. Разбирането на този код ви помага да получите точно този клапан, от който се нуждаете. Позиция 01 указва типа течност, която е M за минерално масло. Позиция 02 показва дали е 2-пътен, 3-пътен или 4-пътен вентил. Позиция 03 е SEW, което потвърждава, че това е вентил с директно задвижване в стил "тарелка".
Позиция 04 потвърждава размера като 6, което съответства на стандарта NG6 или D03. Позиция 05 е вашият избор на символ като U или C. Позиция 07 определя номиналното налягане, 420 или 630 бара. Позиция 09 управлява напрежението, като G24 е стандартно 24V DC. Опции като G96 и G110 показват работа на 110V или 120V AC чрез коригиране.
Позиция 12 става важна, ако имате нужда от наблюдение на позицията. Тарелковият насочващ вентил M-SEW 6 може да бъде оборудван с индуктивни сензори (QMAG24 или QMBG24), които потвърждават действителната позиция на вентила. Тези опции за наблюдение обаче работят само с версията с 420 бара. По-дебелият корпус, необходим за работа при 630 бара, не оставя място за стандартното устройство за монтиране на сензора.
Позиция 13 ви позволява да добавите вложки за дросел или възвратен клапан. Дроселните вложки, означени от B12 до B22, ограничават потока в различна степен. Когато работите с тарелковия насочващ вентил M-SEW 6 при максимално налягане и поток, тези вложки могат да предотвратят воден удар и кавитация по време на превключване. Позиция 14 определя уплътнителен материал, стандартен NBR или FKM (обозначен с V суфикс) за съвместимост със специални течности.
Съображения за съвместимост с течности
Тарелковият насочващ клапан M-SEW 6 работи със стандартни минерални масла, отговарящи на спецификациите DIN 51524. Той също така работи с различни биоразградими и огнеустойчиви течности, включително типове HEES, HEPG, HETG, HFDR и HFDU. Тук изборът на материал за уплътнение става критичен. Стандартните NBR уплътнения работят добре с минерално масло и работят от -30°C до +80°C. Ако използвате определени синтетични естери или полигликолови течности, трябва да укажете FKM уплътнения с наставка V. FKM уплътненията имат малко по-тесен температурен диапазон от -20°C до +80°C, но осигуряват необходимата химическа устойчивост.
Грешният избор на уплътнение води до бързо разграждане. Уплътненията от NBR ще набъбнат и ще се повредят в определени синтетични течности, докато уплътненията от FKM могат да се втвърдят и напукат, ако се използват извън техния температурен диапазон. Документацията на тарелковия насочващ вентил M-SEW 6 ясно уточнява кое уплътнение работи с коя течност и стриктното спазване на тези указания не е задължително.
Изисквания за инсталиране, които не можете да пренебрегнете
Правилното монтиране на тарелковия насочващ вентил M-SEW 6 определя дали работи според дизайна или пропуска под налягане. Вентилът се монтира към колектор или монтажна плоча D03/NG6 с помощта на четири болта M5x45. Тези болтове трябва да са със степен на якост 10,9 и да са затегнати точно до 8,9 Nm. Недостатъчното затягане позволява на корпуса да се отдели от монтажната повърхност под налягане. Прекомерното затягане може да изкриви монтажната повърхност, създавайки концентрации на напрежение, които водят до повреда на уплътнението.
О-пръстените на портовете също имат значение. Порт P използва 10x2 mm О-пръстен, докато портове A и B използват 9,25x1,78 mm О-пръстени. Това не са произволни размери. Те са съобразени с размерите на канала и очакваните натоварвания на натиск. Използването на грешни О-пръстени или повредени О-пръстени гарантира изтичане, което проваля цялата цел на избора на тарелков насочващ вентил M-SEW 6 на първо място.
Електромагнитната бобина се закрепва с контрагайка, завъртяна до 4 Nm. Това може да изглежда по-малко критично от основните монтажни болтове, но разхлабеното монтиране на соленоида причинява проблеми с подравняването, които увеличават магнитната междина, намалявайки силата и потенциално предотвратявайки пълното движение на тарелката. Може да изглежда, че вентилът работи, но не се отваря или затваря напълно, причинявайки ограничения на потока или непълно уплътняване.
Предимства за поддръжка, вградени в дизайна
Един умен аспект на M-SEW 6 тарелков насочващ вентил е подвижната и въртяща се конструкция на бобината. Електромагнитната бобина може да бъде отстранена и сменена, без да се нарушава поддържащият налягане хидравличен корпус. Това означава, че можете да извършвате електрическа поддръжка, без да разхерметизирате цялата хидравлична система. В системи с високо налягане понижаването на налягането и повторното херметизиране отнема време и е потенциално рисковано. Възможността за смяна на повредена намотка, без да се докосва хидравличната верига, значително намалява времето за престой.
Намотката се върти на 90 градуса, което помага при прокарването на кабела в тесни колекторни блокове. Можете да ориентирате електрическата връзка, за да избегнете смущения със съседни компоненти. Тази гъвкавост прави тарелковия насочващ вентил M-SEW 6 по-лесен за интегриране в сложни възли, където пространството е ограничено.
Самата конструкция на тарелката изисква по-малко поддръжка от макарните. Няма прецизно обработени плъзгащи се повърхности, които постепенно се износват и увеличават теча. Тапата или запечатва, или не. Докато замърсяването не уврежда опорните повърхности, вентилът поддържа своята производителност при нулеви течове по същество за неопределено време.
Където този клапан има най-голям смисъл
Тарелковият насочващ вентил M-SEW 6 е отличен в приложения, където товарите трябва да се задържат без дрейф за продължителни периоди. Хидравличните затягащи системи в машинните инструменти представляват идеален случай за употреба. След като скобата се затвори върху детайла, тя трябва да остане затегната с нулева загуба на налягане по време на обработката. Дори малък теч би позволил на скобата да се освободи бавно, което потенциално ще доведе до изместване на детайла по време на операции на рязане.
Изолацията на акумулатора е друго естествено прилягане. Когато зареждате акумулатор и след това трябва да го изолирате от останалата част от веригата, изтичащ изолационен клапан постепенно освобождава налягането от акумулатора. Тарелковият насочващ клапан M-SEW 6 поддържа това налягане за неопределено време. Веригите за безопасност също имат огромна полза. Ако системата за безопасност зависи от предотвратяването на потока, когато е изключена, вътрешното изтичане през макарен вентил може да позволи нежелано движение дори когато контролният сигнал е изключен.
Системите за изпитване, които трябва да поддържат налягане за откриване на теч, изискват изолационни клапани за нулев теч. Пресите за формоване и коване под високо налягане работят при налягания, при които рейтингът от 630 бара на M-SEW 6 става ценен. Подводните хидравлични системи се сблъскват както с високо налягане, така и със сериозни изисквания за надеждност, където конструкцията без течове на тарелковия насочващ клапан M-SEW 6 осигурява критични граници на безопасност.
Сравнение с конкурентни опции
Серията D1SE на Parker Hannifin представлява най-близката директна конкуренция на M-SEW 6 тарелков насочващ вентил в диапазона на размерите D03. D1SE се справя с налягане до 350 бара и изтича до 20 литра в минута. Той използва подобна философия на дизайна на тарелката с конусовидни елементи за сядане. Времената за превключване са по-бавни, около 50 ms за захранване и 60 ms за изключване на захранването при работа с постоянен ток.
Разликата в налягането между 350 бара и 630 бара разкрива различни пазарни стратегии. Parker насочва D1SE към по-широкия пазар на приложения, които се нуждаят от изолация без течове при нормално индустриално налягане. Rexroth позиционира тарелковия насочващ вентил M-SEW 6 за първокласния сегмент, където способността за екстремно налягане оправдава по-високите разходи. Приложенията, които наистина се нуждаят от капацитет от 630 бара, имат ограничени алтернативи, което дава на Rexroth силна позиция в тази ниша.
По-бързите времена на превключване на M-SEW 6, особено времето за изключване от 10-15 ms, осигуряват осезаемо предимство за безопасност при сценарии за аварийно изключване. Тази разлика от 45 ms между M-SEW 6 и D1SE може да определи дали машината спира, преди да причини повреда или нараняване. За критични за безопасността приложения по-бързите времена за реакция не са просто приятни характеристики, те са съществени изисквания.
Разбиране на компромисите
Изборът на тарелков насочващ вентил M-SEW 6 означава приемане на определени ограничения. Капацитетът на потока от 25 литра на минута няма да задоволи приложенията, нуждаещи се от високи дебити. Дисбалансът на налягането, присъщ на дизайна на тарелката, означава, че соленоидът работи по-усилено, за да отвори клапана срещу налягането в системата. Тарелковите клапани с директно управление достигат практически граници около диапазоните на потока и налягането, които M-SEW 6 постига. Преминаването към значително по-големи размери ще изисква пилотна експлоатация, което добавя сложност и разходи.
Изискванията за прецизност на монтажа са по-строги от типичните макарни. Не можете да завинтите тарелковия насочващ вентил M-SEW 6 върху грубо обработена повърхност и да очаквате да уплътнява при 630 бара. Колекторът или подложната плоча се нуждаят от подходяща механична обработка, за да отговарят на спецификациите за плоскост и покритие. Това добавя разходи към цялостната система, но осигурява производителност при нулеви течове, което оправдава избора на тарелков клапан на първо място.
Ограничението за наблюдение на позицията при версия 630 bar има значение при приложения, изискващи проверка на функционалната безопасност. Ако вашият анализ на безопасността установи, че имате нужда от обратна връзка за позицията, за да докажете, че вентилът е затворен, трябва да приемете ограничението на налягането от 420 бара. Това представлява основен инженерен компромис, при който Rexroth избра да не компрометира структурната цялост, необходима за 630 бара, за да побере сензори.
Направете правилния избор за вашето приложение
Ако вашето приложение абсолютно изисква нулев вътрешен теч, тарелковият насочващ вентил M-SEW 6 принадлежи към вашия кратък списък. Ако трябва да поддържате налягане над 400 бара, вашите възможности се стесняват значително и M-SEW 6 се превръща в един от малкото жизнеспособни избори в размер D03. Ако бързата реакция на изключване е от значение за безопасността, времето за превключване от 10-15 ms предоставя реални предимства. Ако работите с биоразградими или огнеустойчиви течности, опцията за уплътнение FKM се справя със съвместимостта, която някои конкурентни клапани не предлагат.
Обратно, ако се нуждаете от високи дебити над 30 литра в минута, M-SEW 6 насочващ клапан няма да работи. Ако вашето приложение включва чести цикли при максимален поток и налягане, трябва внимателно да прецените дали вентилът остава в границите на производителността си или имате нужда от дроселни вложки, за да управлявате условията. Ако се нуждаете от функционалност 4/2 със сложни изисквания за превключване, макарният вентил всъщност може да е по-опростен въпреки характеристиките си на изтичане.
Изчислението на общата цена на притежание е в полза на тарелковия насочващ клапан M-SEW 6 в приложения, където времето за престой е скъпо. Дългият експлоатационен живот, минималното износване и лесната смяна на бобината намаляват разходите за поддръжка и времето за престой на системата. Първоначалната покупна цена е по-висока от тази на стандартните макарни вентили, но в критични приложения, където надеждността има значение, тази премиална цена се амортизира бързо.
Техническа документация и поддръжка
Bosch Rexroth предоставя изчерпателна техническа документация за M-SEW 6 тарелков насочващ вентил, включително CAD модели в множество формати, чертежи с пълни размери и подробни криви на работа. Документацията ясно определя всички изисквания за монтаж, спецификации на О-пръстените, стойности на въртящия момент и информация за съвместимостта на течностите. Точното спазване на тези спецификации е от решаващо значение за постигане на номиналната производителност.
Вентилът отговаря на стандартите за монтаж на ISO 4401-03-02-0-05 и DIN 24340 Form A, осигурявайки съвместимост със стандартните за индустрията колектори и подплочи. Тази стандартизация намалява риска от интегриране и прави тарелковия насочващ вентил M-SEW 6 директен заместител на други клапани D03 при надграждане на система за по-добро представяне при течове.
Заключителни съображения
Тарелковият насочващ вентил M-SEW 6 на Bosch Rexroth представлява специализирано решение за взискателни приложения. Не се опитва да бъде всичко за всички приложения. Вместо това, той се фокусира върху вършенето на една работа изключително добре: осигуряване на изолация без течове при налягания до 630 бара в стандартизиран пакет D03. Инженерството, което прави това възможно, изисква внимание към детайлите по време на монтажа и приложението, но осигурява производителност, която конвенционалните макарни вентили просто не могат да постигнат.
За инженери, работещи по вериги за задържане на товара, системи за безопасност или приложения с високо налягане, разбирането на това, което предлага M-SEW 6 тарелков насочващ вентил, помага да направят информиран избор на компоненти. Възможностите на вентила са в съответствие със специфичните изисквания, където силните му страни са от най-голямо значение. Избирането му за правилното приложение осигурява надеждна производителност без течове, което оправдава първокласното му позициониране на пазара.
