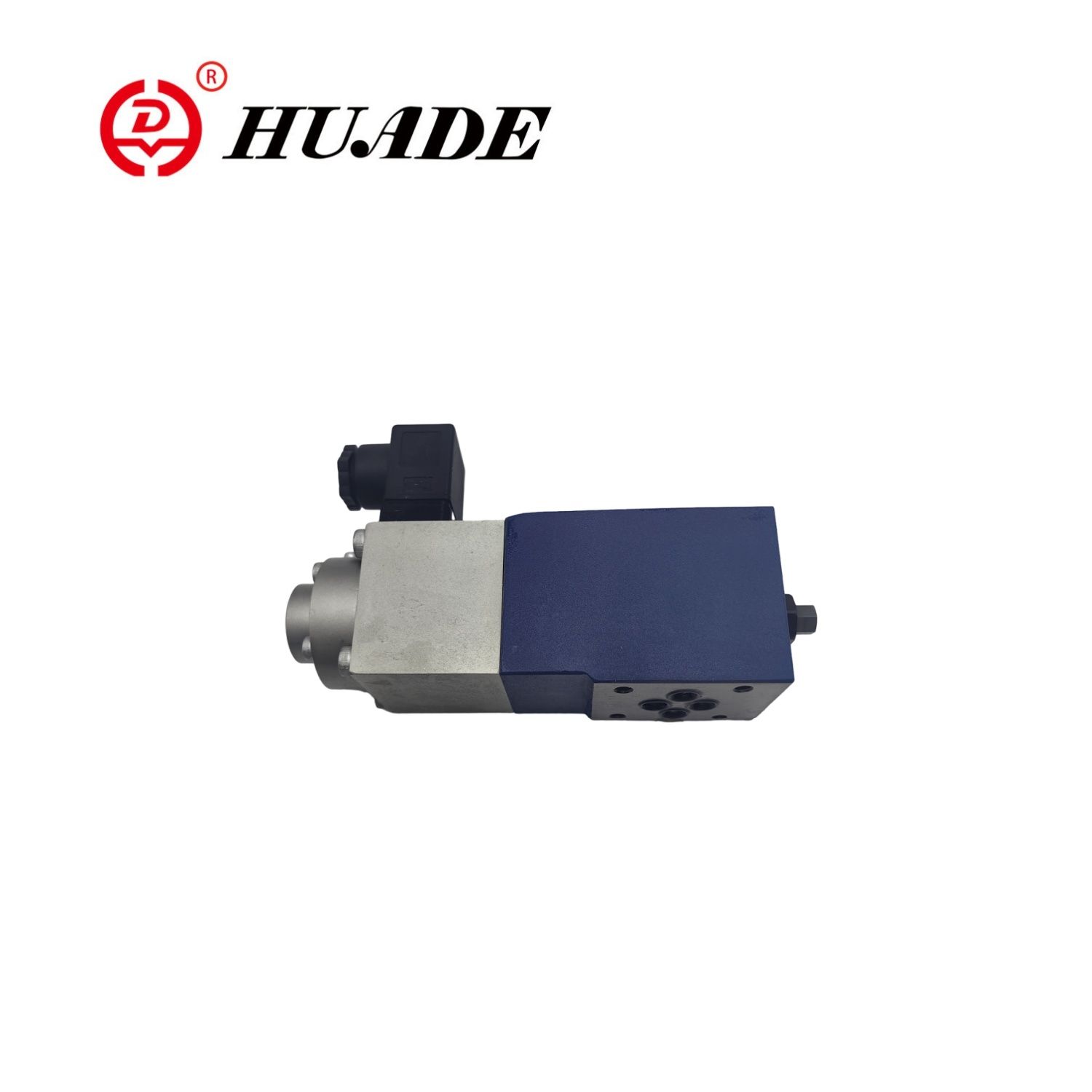

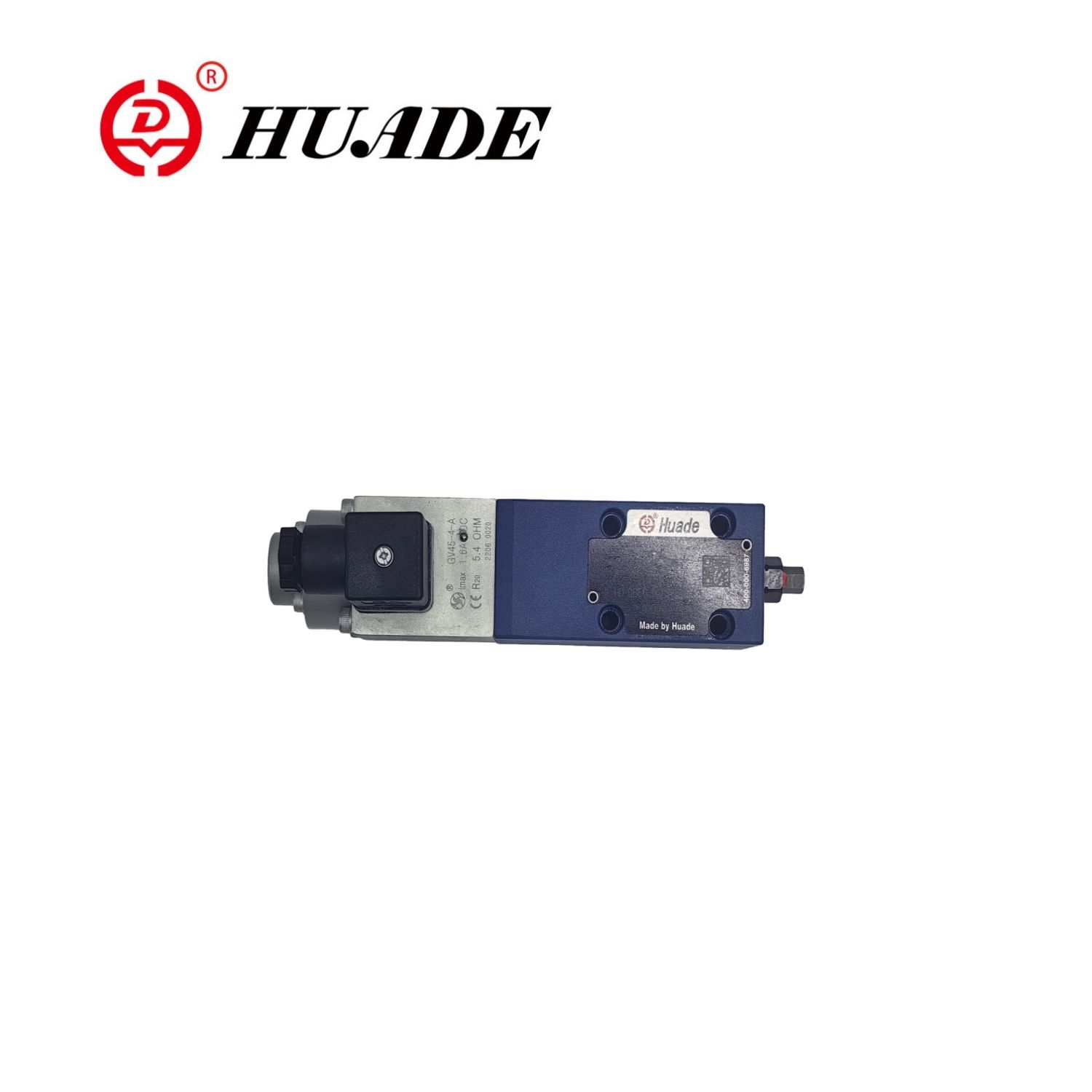

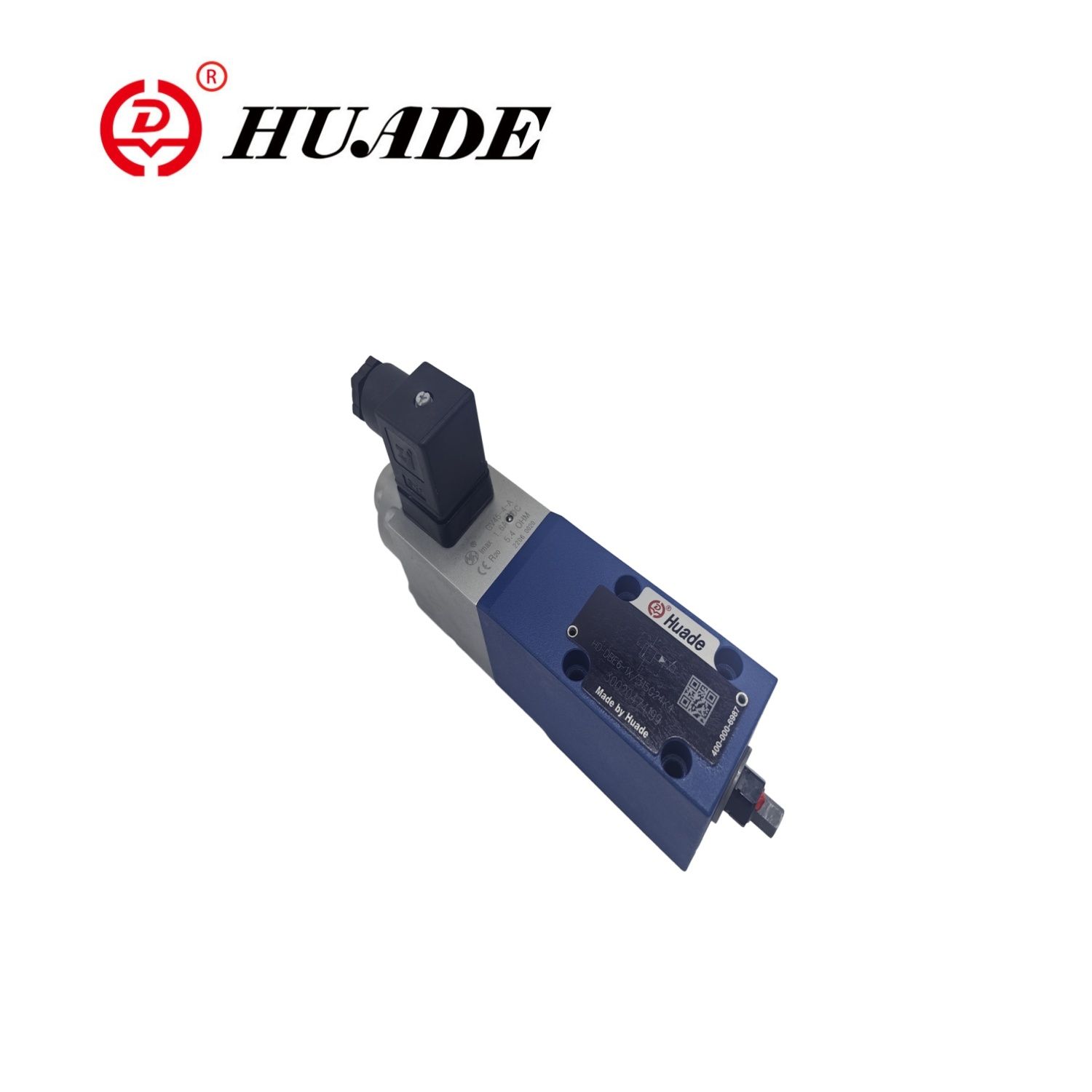

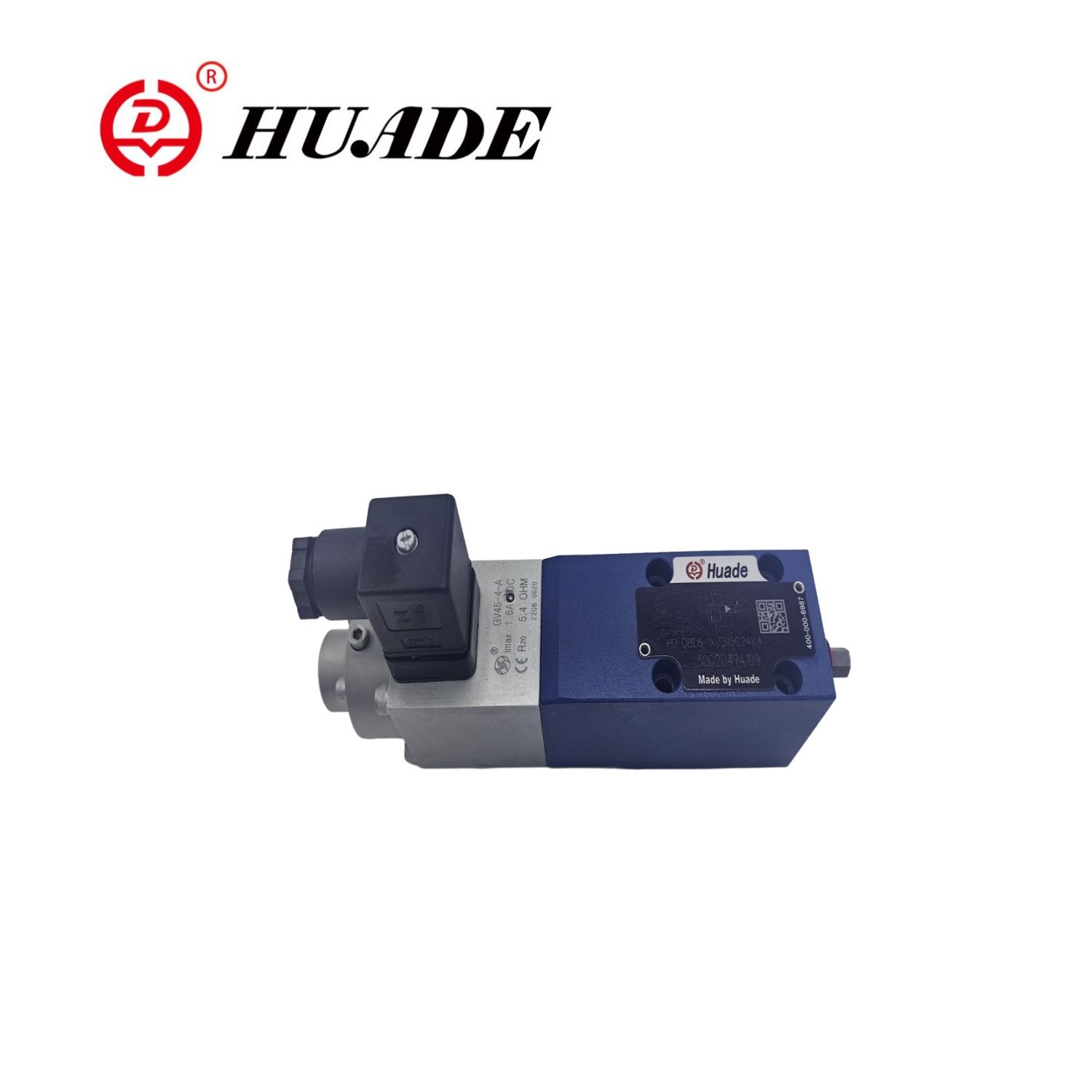

Пропорционален клапан за облекчаване на налягането ZDBE-1x

Model:

Като дистрибуторска компания Huafilter доставя пропорционален клапан за облекчаване на налягането ZDBE-1x. Huade Hydraulic пропорционални клапани са сертифицирани от международно авторитетна система за качество и приемат модерни технологии за производство, които ефективно намаляват производствените разходи. Това гарантира, че хидравличните клапи на Huade поддържат високо качество, като същевременно са по -достъпни. Huade Hydraulic пропорционални клапани се продават по целия свят с високо качество и добра цена.

Изпратете запитване Изтегляне на PDF

Описание на продукта

Пропорционалният релефен клапан ZDBE-1x контролира позицията на шпула на клапана чрез пропорционален соленоид, като по този начин постига безстепенна регулиране на налягането на системата. Пропорционалният Valve ZDBE-1X отговаря на изискванията на CE, отговаря на международните стандарти и е съвместим с продуктите на Rexroth.

Параметър на продукта на пропорционалния клапан за облекчаване на налягането ZDBE-1x

Общи
Инсталация		Незадължително
Диапазон на температурата на съхранение (℃)		-20 до +80
Атмосферен температурен диапазон	DBE и ZDBE (℃)	-20 до+70
	Dbee и Zdbee (℃)	-20 до +50
Тегло	DBE и ZDBE (KG)	2.4
	Dbee и Zdbee (kg)	2.5
Хидравлична (измерена при ʋ = 46 mm2/s и t = 40 ° C ± 5 ℃
Макс. работно налягане	Портове P: P1-P2: A1-A2: B1-B2 MPa	31.5
	Порт T MPA	5
Макс. Намерено налягане	Етап на налягане 5 MPa	5
	Етап на налягане 10 MPa	10
	Етап на налягане 20 MPa	20
	Етап на налягане 31.5 MPa	31.5
Мин. Намерено налягане при стойност на сигнала 0 MPa	Вижте характерни криви
Порт за връщане на налягане A; С външно пилотно изтичане на масло (Y)	отделно и при нулево налягане към резервоара
Поток на пилотно масло l/min	0.6o1.2
Макс. поток l/min	30
Течност под налягане	Минерално масло (HL, HLP) до DIN 51 524
Температурен диапазон на течността на налягане	-20 до+80
Диапазон на вискозитет mm2/s	15 до 380

Електрически	24V DC
Min.Control ток (МА)	100
Max.Control Current MA	1600
Устойчивост на соленоидна намотка	Студена стойност при 20 ° C (ω)	0.54
	Max.warm Value (ω)	7.8
Мито	100
Електрически връзки	DBE и Zdbe	С компонент за щепсел към din en 175 301 ~ 803
		Пристав конектор към DIN EN 175 301-803
	Dbee и Zdbee	С компонент Toe DLN 43 563-AM6-3
		Plug-in Connector Toe DIN 43 563-BF6-3
Защита на клапана до DIN 40 050	IP 65
Контролна електроника за DBEE и ZDBEE	Интегриран в клапана
За DBE и ZDBE
Усилвател във формат на формат EuroCard	Hd-vt-vspa1-1-1x/

Характеристика на продукта и прилагане на пропорционален клапан за облекчаване на налягането ZDBE-1x

Характеристики:

▶ Клапан за ограничаване на системното налягане

▶ Задействане чрез пропорционални соленоиди

▶ За монтаж на подплата или дизайн на сандвич

▶ Клапан и контролна електроника от един източник

Приложение:

Пропорционалният релефен клапан ZDBE-1x се използва широко в различни хидравлични системи, които изискват прецизен контрол на налягането, като строителни машини, металургично оборудване, корабостроене и други полета.

Функция и секция от пропорционален клапан за облекчаване на налягането ZDBE-1x

Пропорционалните клапани за намаляване на налягането, типове HD-ZDBE се задействат с помощта на пропорционален соленоид. Тези клапани се използват за ограничаване на системното налягане. С тези клапани е възможно да се регулира безкрайно налягането на системата, което трябва да бъде ограничено във връзка със стойността на електрическата команда.

Тези клапани основно се състоят от пропорционален соленоид (1), корпусът (2), патрона на клапана (3), макарата (4) и пилотния поп (8). Пропорционалният соленоид преобразува електрическия ток пропорционално в механична сила. Увеличаването на тока причинява съответно покачване на соленоидната сила. Соленоидната арматурна камера е пълна с хидравлична течност и се балансира под налягане. Настройката на налягането на системата се извършва чрез пропорционалните соленоиди (1) във връзка със стойността на командата. Налягане, произтичащо от системата в порт P действа от дясната страна на макарата (4). В същото време налягането на системата действа чрез контролната линия (6), която е снабдена с отвор (5) от пружината, натоварена страна на макарата (4). Чрез допълнителна стрелка (7) налягането на системата действа върху пилотния поп (8) срещу силата на пропорционалния соленоид (1). След като налягането на системата достигне предварително зададената стойност, пилотният поп (8) повдига от мястото си. В зависимост от модела, пилотното масло вече може да изтича външно чрез порт A (Y) или вътрешно в резервоара, това има ефект на ограничаване на налягането върху натоварената от пружината страна на макарата (4). Ако налягането на системата продължава да се повишава леко, по -високото налягане от дясната страна на макарата изтласква макарата вляво в контролно положение P до T. При минимален контролен ток -съответства на командната стойност от нула -минималното разположено налягане ще бъде зададено.

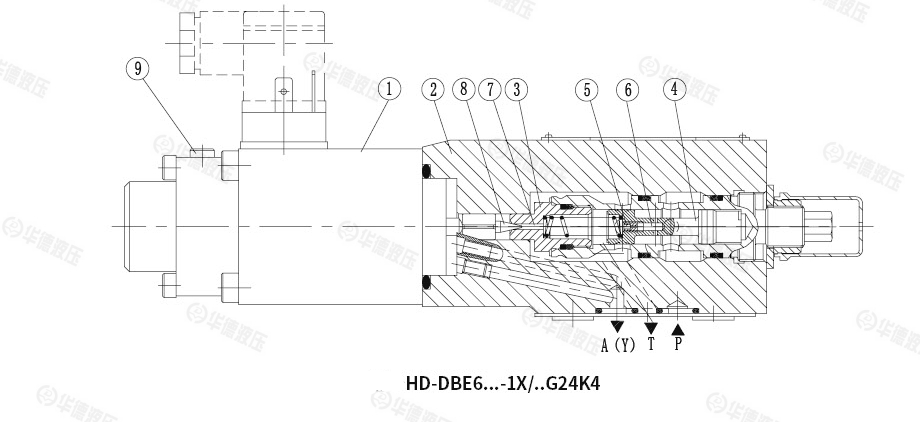

Структура на пропорционалния клапан за намаляване на налягането ZDBE-1x

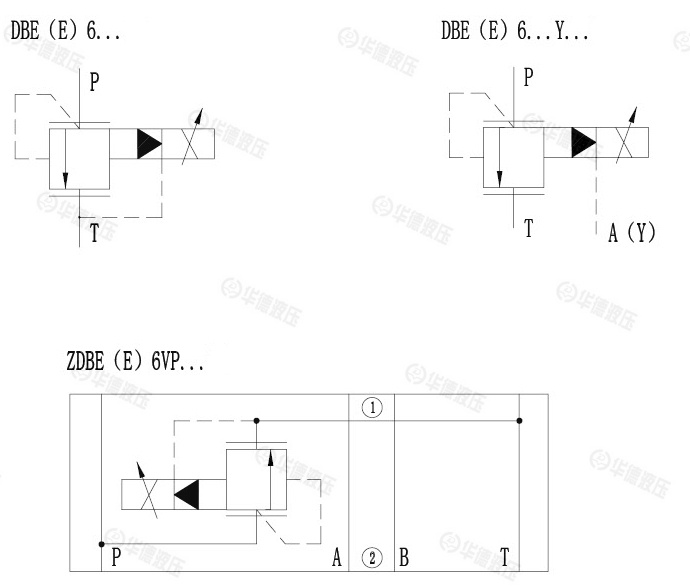

Символ на пропорционалното облекчаване на налягането ZDBE-1x
