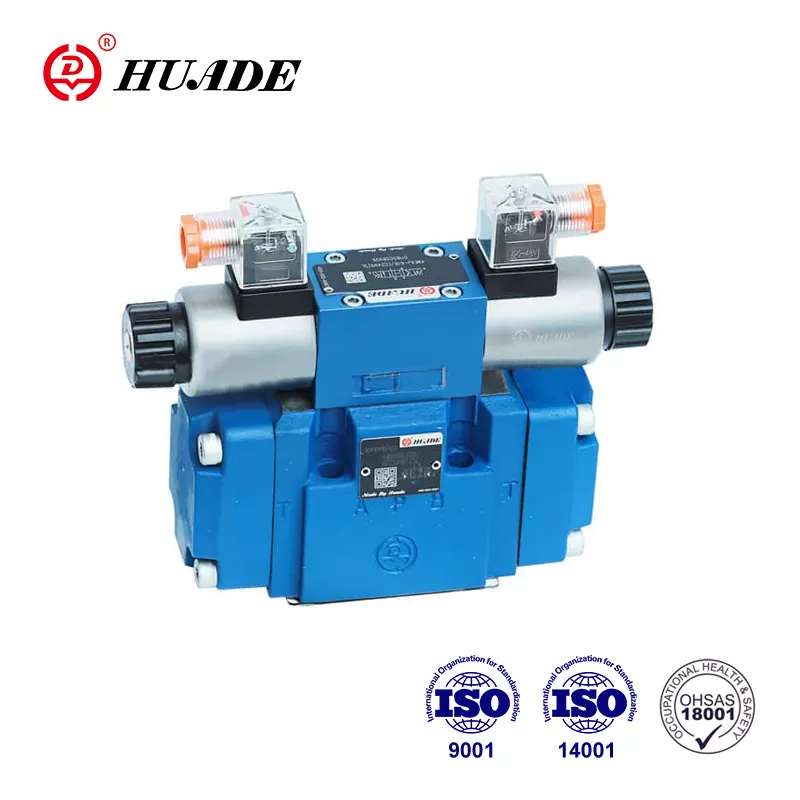

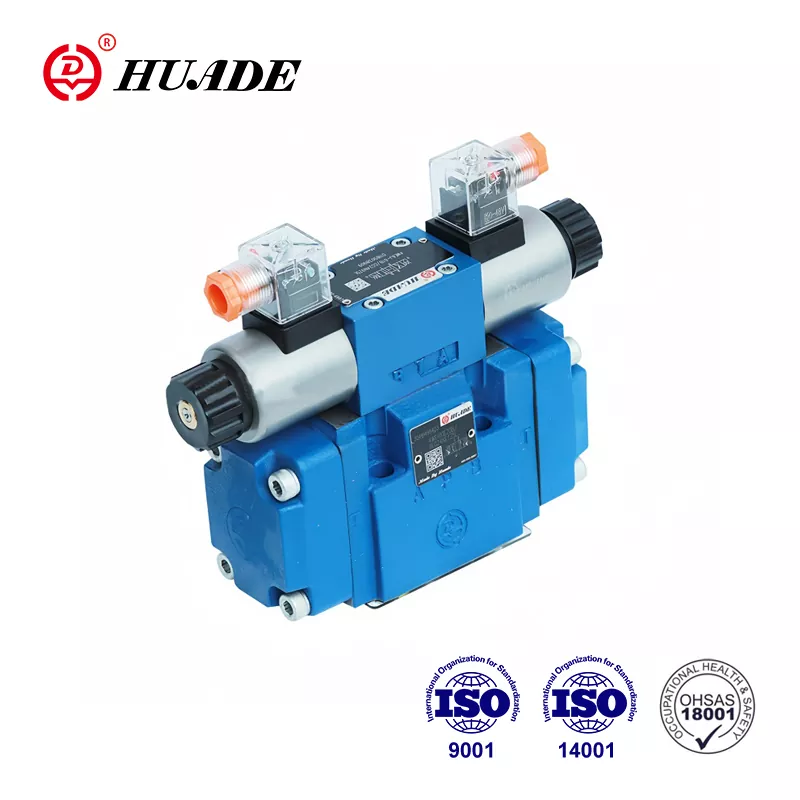

Когато работите с тежкотоварни хидравлични системи, изборът на правилния насочващ управляващ клапан може да направи или да наруши работата ви. Bosch Rexroth 4WEH 16 J е един от онези компоненти, на които опитни инженери се доверяват за взискателни индустриални приложения. Този вентил е спечелил репутацията си чрез надеждна работа в машини за леене под налягане, преси за формоване на метал и строително оборудване, където отказът просто не е опция.
4WEH 16 J представлява специфична конфигурация в рамките на серията WEH на Bosch Rexroth от електрохидравлични направляващи клапани с пилотно управление. Обозначението ви казва доста, ако знаете как да го четете. "16" показва номиналния размер (NG16), който отговаря на стандартите за монтаж CETOP 7. Буквата "J" описва функцията на макарата, по-специално 4-посочен дизайн със затворен център с 3 позиции. Разбирането какво означават тези спецификации на практика ще ви помогне да определите дали този клапан отговаря на вашето приложение.
Какво прави 4WEH 16 J различен
Насочващият вентил 4WEH 16 J работи с помощта на двустепенна пилотна система. Вместо директно да движи основната макара с електромагнити, този клапан използва малки пилотни клапани за управление на хидравличното налягане, което измества по-голямата основна макара. Този подход изисква по-малко електрическа мощност, като същевременно контролира значителни хидравлични потоци. Стандартната версия работи на 24 VDC захранване, което я прави съвместима с повечето индустриални системи за управление, без да изисква специална електрическа инфраструктура.
Вентилът може да се справи с налягания до 350 бара в своята H-версия конфигурация, което означава около 5076 psi. За капацитет на потока номиналният максимум е 300 литра в минута, въпреки че действителната производителност зависи от спада на налягането през вентила. Тези спецификации поставят 4WEH 16 J в категорията на тежкотоварните промишлени вентили, а не в мобилното оборудване или леките приложения.
Теглото е от значение, когато планирате инсталации и процедури за поддръжка. С 9,84 килограма (около 21,7 паунда), вентилът не е нещо, което небрежно ще местите, но е управляем при правилно боравене. Масивната конструкция допринася за издръжливостта в тежки промишлени среди, където вибрациите, температурните промени и замърсяването са ежедневна грижа.
Дизайнът на затворения център и системната съвместимост
Конфигурацията на макарата "J" определя как управляващият разпределител 4WEH 16 J се държи в неутрално положение. Когато вентилът седи в централна позиция без подаден електрически сигнал, всичките четири порта — P (налягане), A и B (работни портове) и T (резервоар) — са блокирани. Тази затворена централна подредба служи за специфична цел в съвременните хидравлични системи.
Вентилите със затворен център работят изключително добре с помпи с променлив работен обем с компенсация на налягането. Когато вентилът блокира всички портове в неутрално положение, налягането в системата се увеличава, докато не даде сигнал на помпата да намали потока почти до нула. Това предпазва помпата от непрекъснато разбиване на течност през предпазен клапан, което би изразходвало енергия и генерирало прекомерна топлина. В епоха, в която разходите за енергия са от значение и екологичните разпоредби се затягат, това предимство на ефективността става значително.
Компромисът включва сложността на дизайна на системата. Системите със затворен център изискват внимателно внимание към пиковете на налягането по време на превключване на клапана. Когато управляващият вентил 4WEH 16 J се премести от блокиран център в работно положение, внезапното отваряне може да създаде преходни процеси на налягането. Инженерите обикновено се справят с това чрез дроселиращи вложки (идентифицирани с кодове "B" в системата за поръчка) или чрез добавяне на външни предпазни клапани, които реагират по-бързо от основното разтоварване на системата.
Как всъщност работи двустепенната операция
Пилотно управляваният дизайн на 4WEH 16 J включва два различни етапа на управление. Първият етап се състои от малък пилотен клапан тип WE6, управляван от соленоиди с мокър щифт. Когато захранвате соленоид, той измества пилотния клапан, насочвайки пилотното налягане от X порта към контролните камери в краищата на главната макара. Това направляващо налягане преодолява центриращите пружини и премества основната макара, за да свърже подходящите пътища на потока.
Вторият етап е самото движение на основната макара. Докато пилотното налягане се натрупва в контролната камера, то се притиска към зоната на макарата, генерирайки достатъчно сила, за да премести макарата срещу центриращите пружини и всички сили на натиск, действащи върху макарата. След това основната макара отваря връзките между портовете - или P към A с B към T, или P към B с A към T, в зависимост от това кой соленоид сте включили.
Това двустепенно устройство изисква пилотно налягане между 5 и 12 бара, за да функционира правилно. Пилотното захранване обикновено идва от основното системно налягане през вътрешни проходи, въпреки че можете да посочите външно пилотно захранване за определени приложения. Времето за превключване е около 100 милисекунди, което е по-бавно от клапаните с директно действие, но е приемливо за повечето индустриални машини, където времената на цикъла се измерват в секунди, а не в милисекунди.
Електрически изисквания и опции за управление
Конфигурациите на стандартния насочващ управляващ вентил 4WEH 16 J използват 24 VDC соленоиди, обозначени като G24 в кода за поръчка. Конструкцията на соленоида с мокър щифт означава, че бобината е в пряк контакт с хидравличната течност, което помага при охлаждането, но изисква бобината да бъде запечатана срещу течността. Тези соленоиди обикновено черпят около 1,5 до 2 ампера, когато са под напрежение, което представлява скромен електрически товар, с който повечето PLC и системи за управление се справят лесно.
Клапанът предлага опционална възможност за ръчно управление, кодирана като N9 в позиция 11 на системата за поръчка. Този ръчен задвижващ механизъм от скрит тип позволява на техниците да преместват клапана на ръка по време на пускане в експлоатация, отстраняване на неизправности или аварийни ситуации. Няма да го блъснете случайно по време на нормална работа, но е достъпен, когато имате нужда от него. Тази функция се оказва ценна, когато настройвате нови системи или диагностицирате проблеми, без да стартирате електрическите контроли.
Електрическите връзки следват стандартите DIN EN 175301-803 в конфигурация K4, като се използват отделни съединители за всеки соленоид. Това разположение осигурява гъвкавост при окабеляването и опростява отстраняването на неизправности, тъй като можете да изключите отделни соленоиди, без да засягате други. Някои приложения може да указват алтернативни стилове на съединители в зависимост от настройката на контролния шкаф и изискванията за опазване на околната среда.
Рейтинги на налягането и граници на ефективността
Максималното работно налягане за портове P, A и B достига 350 бара, когато поръчате H-версия. Стандартните версии са оценени на 280 бара, което все още покрива повечето индустриални приложения. Портът на резервоара (T) обикновено работи при по-ниски налягания, често само няколко бара над атмосферното, освен ако нямате работа с обратно налягане от дълги връщащи линии или издигнати резервоари.
Тези стойности на налягането представляват непрекъснати работни граници, а не моментни пикове. Когато насочващият управляващ вентил 4WEH 16 J превключва позициите си, преходните процеси на налягането могат да надхвърлят стойностите в стационарно състояние с 50% или повече за кратки периоди. Правилният дизайн на системата включва предпазни клапани, настроени с 10-15% над максималното работно налягане, за да уловят тези преходни процеси, преди да повредят компонентите. Самият вентил може да издържи на случайни пикове на налягането, които надвишават номиналните стойности, но продължителната работа над номиналните ще съкрати експлоатационния живот.
Капацитетът на потока взаимодейства с налягането по начини, които имат значение за реални приложения. Номиналният дебит от 300 l/min предполага специфични стойности на спад на налягането през вентила. Ако работите с по-ниски дебити, спадът на налягането намалява. Натискайте към максимален поток и спадът на налягането се увеличава, което означава, че вашата помпа трябва да генерира по-високо налягане, за да преодолее както съпротивлението на клапана, така и натоварването. Кривите на потока на производителя показват тези зависимости и трябва да се консултирате с тях, когато оразмерявате помпите и оценявате ефективността на системата.
Съображения за монтаж и монтаж
Насочващият управляващ вентил 4WEH 16 J следва стандартите ISO 4401-07-07-0-05, което гарантира съвместимост с CETOP 7 монтажни повърхности. Тази стандартизация означава, че потенциално можете да замените клапани от различни производители, без да препроектирате монтажния колектор, въпреки че трябва да проверите дали всички спецификации съвпадат, преди да опитате замяна. Моделът на монтажните болтове, местоположението на портовете и общите размери на обвивката следват индустриалните стандарти, които съществуват от десетилетия.
Монтажът изисква внимание към няколко фактора извън простото закрепване на вентила към колектора. Конфигурацията на подаването на пилота, обозначена с позиция 12 в кода за поръчка, определя как маслото на пилота и дренажа протича през системата. Конфигурацията по подразбиране използва външно пилотно захранване и външен дренаж, което изолира вътрешните проходи на клапана от обратното налягане в линията на резервоара. Тази настройка работи най-добре за приложения, при които линията на резервоара може да види повишено налягане от други компоненти.
Алтернативните конфигурации включват вътрешно пилотно захранване с външен дренаж (код E) или изцяло вътрешно захранване и дренаж (код ET). Изцяло вътрешната опция опростява водопроводната инсталация, но прави вентила чувствителен към обратното налягане в линията на резервоара. Ако налягането в тръбопровода на резервоара надвиши няколко бара, това може да попречи на пилотната работа и да причини бавно или непълно превключване. Повечето инженери предпочитат външни дренажни конфигурации (Y-порт) за критични приложения, където надеждността е по-важна от опростената водопроводна инсталация.
Съвместимост на температура и течност
Работният температурен диапазон варира от -20°C до +80°C за стандартни уплътнителни материали. Тази гама покрива повечето индустриални среди, въпреки че изключително студените инсталации може да изискват отоплителни системи или алтернативни уплътнителни съединения. Горната граница от 80°C представлява непрекъсната работна температура. Кратките отклонения до 90°C или малко по-високи няма да повредят незабавно клапана, но продължителните високи температури ускоряват разграждането на уплътнението и увеличават вътрешното изтичане.
Насочващият управляващ вентил 4WEH 16 J се доставя стандартно с уплътнения от NBR (нитрилен каучук), подходящи за хидравлични масла на петролна основа като класове HL и HLP. Ако вашето приложение включва огнеустойчиви течности, синтетични естери или работа при по-високи температури, трябва да посочите FKM (флуороеластомерни) уплътнения, като използвате V кода в позиция 14. FKM се справя с температури до 120°C и е устойчив на по-широк набор от химикали, въпреки че струва повече и може да има различни характеристики на компресия.
Чистотата на течността пряко влияе върху живота на клапана. Тесните хлабини между макарата и отвора (обикновено 5-15 микрометра) означават, че частиците на замърсяване могат да причинят залепване, прекомерно износване или нестабилна работа. Целеви нива на чистота от ISO 4406 16/13 или по-добри, което изисква филтриране в диапазона от 10 микрометра с бета коефициенти от 75 или по-високи. Редовният анализ на маслото ви помага да откриете проблеми със замърсяване, преди те да причинят повреди.
Разбиране на методите за центриране на макарата
Конфигурациите на стандартния насочващ управляващ вентил 4WEH 16 J използват пружинно центриране, което означава, че механичните пружини бутат макарата обратно в неутрална позиция, когато изключите захранването на двата соленоида. Този подход осигурява надеждно центриране и положително позициониране, без да се изисква непрекъснато електрическо захранване. Пружините генерират достатъчно сила, за да преодолеят триенето и всеки остатъчен дисбаланс на налягането, като гарантират, че макарата достига централна позиция, дори ако системата не е идеално симетрична.
Хидравличното центриране, обозначено с H код в позиция 05, използва пилотно налягане вместо пружини, за да държи макарата центрирана. Тази опция е подходяща за приложения с големи инерционни натоварвания, където центрирането на пружината може да позволи на макарата да се отклони леко под въздействието на преходни сили. Хидравличното центриране осигурява по-твърдо позициониране и по-добра устойчивост на ударни натоварвания, въпреки че изисква наличието на пилотно налягане, за да работи центрирането. Ако загубите направляващо налягане с хидравлично центриране, макарата може да не се върне в центъра надеждно.
Изборът между пружинно и хидравлично центриране включва компромиси. Центрирането на пружината предлага простота и работи дори по време на изключване на системата. Хидравличното центриране осигурява по-добра стабилност на позицията при динамични натоварвания, но добавя зависимост от наличието на пилотно налягане. Повечето индустриални приложения използват пружинно центриране, освен ако специфичните характеристики на натоварването не изискват повишена стабилност на хидравличното центриране.
Справяне с динамиката на превключване и скокове на налягането
Времето за превключване от 100 милисекунди на насочващия управляващ вентил 4WEH 16 J отразява двустепенната пилотна работа. Това забавяне включва времето за преместване на пилотния клапан, натрупване на пилотно налягане в контролната камера и основната макара за преместване в новата си позиция. Докато 100 милисекунди звучат бързо от човешка гледна точка, те представляват няколкостотин оборота за двигател, работещ с 1800 RPM, или значително движение за цилиндър, работещ с висока скорост.
По време на този интервал на превключване налягането може да скочи, тъй като пътищата на потока се затварят, преди новите пътища да се отворят напълно. Сериозността зависи от динамиката на системата, включително дебита на помпата, капацитета на акумулатора и инерцията на товара. Инженерите използват няколко техники за управление на тези преходни процеси. Дроселиращи вложки с кодове като B12 (1,2 mm отвор) ограничават потока по време на превключване, забавяйки прехода и намалявайки пиковете на налягането. Външните шокови клапани, настроени точно над нормалното работно налягане, могат да се отворят за кратко, за да абсорбират преходни процеси.
Друг подход включва регулиране на характеристиките на пилотния клапан с помощта на S или S2 кодове в позиция 13 на системата за поръчка. Тези модификации променят геометрията на пилотния клапан, за да променят колко бързо се изгражда пилотното налягане, което засяга скоростта на превключване на основната макара. По-бавното превключване намалява пиковете на налягането, но увеличава времето на цикъла. Намирането на правилния баланс изисква тестване с конкретното ви приложение и много инженери започват със стандартни конфигурации, преди да добавят модификации, ако преходните процеси се окажат проблематични.
Сравнение с алтернативни типове вентили
Насочващият управляващ вентил 4WEH 16 J се конкурира с различни алтернативи на пазара на промишлени вентили. Eaton Vickers предлага серията DG5V-8-H, която използва монтаж CETOP 7 (наречен размер 8 в номенклатурата на Vickers) и се справя с подобни стойности на налягане. Серията D41VW на Parker и D66x вентилите на Moog също са насочени към едно и също пространство на приложение. Всеки производител предлага малко по-различни функции и характеристики на производителност.
Стойностите на потока варират според производителя, отчасти поради различните стандарти за оценка. Някои производители посочват максимален поток при по-ниски падове на налягане, което прави техните спецификации да изглеждат по-впечатляващи, но не отразяват производителността в реалния свят. Когато сравнявате вентили, трябва да изследвате действителните криви на потока при вашето работно налягане, вместо да разчитате единствено на максималните числа на потока. Дебитът от 300 l/min на 4WEH 16 J е консервативен и постижим при типични приложения.
Сроковете за доставка представляват практическо съображение. 4WEH 16 J може да има срокове за доставка, удължаващи се до 21 седмици за някои конфигурации, което изисква предварително планиране и потенциално поддържане на критични резервни части в инвентара. Алтернативните доставчици могат да предложат по-кратки срокове за изпълнение, а квалифицираните резервни източници имат смисъл за критични за производството приложения. Просто се уверете, че заместващите клапани отговарят на всички спецификации, включително монтажни размери, капацитет на потока, номинално налягане и характеристики на реакция.
Изисквания за поддръжка и експлоатационен живот
Правилната поддръжка значително удължава експлоатационния живот на разпределителя 4WEH 16 J. Редовната смяна на маслото и филтъра предотвратява натрупването на замърсяване в тесните хлабини между макарата и отвора. Повечето хидравлични системи се възползват от смяната на маслото на всеки 2000 до 4000 часа работа, въпреки че работните условия и резултатите от анализа на маслото трябва да ръководят действителния график.
Износването на уплътнението представлява основният фактор, ограничаващ живота на хидравличните клапани. Тъй като уплътненията се разграждат, вътрешният теч се увеличава, което води до бавна работа, намалена ефективност и в крайна сметка пълен отказ при превключване. NBR уплътненията обикновено издържат 10 000 до 20 000 часа в чисто масло при умерени температури. Уплътненията от FKM могат да издържат по-дълго, особено при повишени температури, където NBR ще се разгради бързо. Наблюдаването за увеличаване на времето за смяна или дрейф на цилиндъра показва износване на уплътнението и предполага предстоящи нужди от поддръжка.
Предлагат се комплекти уплътнения (част номер R900306345 за някои конфигурации), които включват всички износващи се компоненти. Възстановяването на клапан изисква чисти работни условия, подходящи инструменти и внимание към чистотата. Много операции предпочитат да сменят възстановени резервни клапани по време на производствените часове и да възстановят повредените клапани по време на планираните периоди на поддръжка. Този подход минимизира времето за престой и гарантира, че техниците могат да отделят необходимото време за правилно почистване и проверка.
Отстраняване на често срещани проблеми
Когато управляващият клапан 4WEH 16 J не успее да премести или премести непълно, съществуват няколко потенциални причини. Започнете с електрическата страна, като проверите дали соленоидите получават подходящо напрежение и ток. Мултицет може да потвърди напрежението в конектора, а измерването на тока потвърждава, че бобината не е отворена или окъсена. Ръчното управление (N9) ви позволява да тествате дали вентилът може да превключва механично, дори ако електрическото управление не работи.
Недостатъчното пилотно налягане причинява бавно или непълно превключване. Измерете налягането в порта X, за да се уверите, че попада в диапазона 5-12 бара. Ниското пилотно налягане може да е резултат от запушен пилотен филтър, ограничения в захранващите линии на пилота или проблеми със самия пилотен клапан. Високото обратно налягане в линията на резервоара (с конфигурации на вътрешния дренаж) може също да намали ефективното пилотно налягане чрез противопоставяне на пилотния сигнал.
Залепването, свързано със замърсяване, обикновено се проявява като периодични проблеми или клапани, които се изместват в едната посока, но не и в другата. Ако подозирате замърсяване, проверете чистотата на маслото и прегледайте филтрите за необичайни остатъци. Понякога можете да освободите заседнал клапан чрез многократно захранване на соленоидите, докато леко почуквате тялото на клапана с мек чук, въпреки че това осигурява само временно облекчение. Правилното почистване или подмяна стават необходими за трайна корекция.
Съображения за разходите и стратегия за обществени поръчки
Пазарната цена за управляващия клапан 4WEH 16 J обикновено варира от $1300 до $2000 в зависимост от конфигурацията, количеството и доставчика. Персонализирани опции като специални уплътнения, хидравлично центриране или модифицирани характеристики на реакция тласкат цените към по-високия край. Масовите покупки често осигуряват отстъпки и установяването на връзка с дистрибутор може да подобри както цените, така и времето за доставка.
Удълженото време за доставка за някои конфигурации означава, че трябва внимателно да планирате доставките. За критични за производството приложения поддържането на резервен клапан в инвентара има смисъл въпреки капиталовите разходи. Изчислете разходите за престой за вашата операция - ако един час загубено производство надвишава цената на резервен клапан, бизнес аргументът за инвентара става ясен. Някои операции поддържат набор от възстановени клапани, които въртят чрез обслужване като превантивна подмяна.
Опциите за плащане варират според доставчика и региона. Някои дистрибутори на пазари като Индия предлагат планове EMI (приравнени на месечна вноска), които разпределят разходите във времето, което може да помогне с управлението на паричните потоци. Стандартните условия може да са нето 30 или нето 60 дни. За големи поръчки или продължаващи взаимоотношения договарянето на изгодни условия на плащане има смисъл като част от пакета с обща стойност.
Най-добри практики за системна интеграция
Интегрирането на управляващия клапан 4WEH 16 J в хидравлична система изисква внимание към няколко фактора извън самия клапан. Дизайнът със затворен център работи най-добре с помпи с променлив обем, които могат да намалят потока в отговор на системното налягане. Помпите с фиксиран обем изискват непрекъснат поток през предпазен клапан в неутрално положение, което губи енергия и генерира топлина. Ако сте заседнали с фиксирана помпа, помислете дали дизайнът на вентил с отворен център може да служи по-добре.
Дизайнът на колектора влияе върху производителността и възможността за обслужване. Пренасянето на вентила директно към колектора опростява водопроводната инсталация, но прави смяната на клапана по-сложна, тъй като трябва да източите колектора и да прекъснете множество връзки. Някои конструкции използват сандвич плочи или подплочи, които ви позволяват да премахнете клапана, като същевременно поддържате други хидравлични връзки. Компромисът включва допълнителни разходи и малко по-голям инсталационен обем.
Защитата на веригата заслужава внимателно обмисляне. Предпазен клапан с директно действие, паралелно с насочващия управляващ вентил 4WEH 16 J, може да улови преходните процеси на налягането по-бързо от освобождаването на основната система. Настройте този ударен клапан на около 30-50 бара над нормалното работно налягане, така че да не пречи на нормалната работа, но да се отваря бързо по време на преходни процеси. Капацитетът на потока се нуждае само от кратки пикове, така че сравнително малък клапан работи добре.
Примери за приложения и случаи на използване
Машините за леене под налягане представляват обичайно приложение за 4WEH 16 J. Тези машини изискват надеждно управление на големи хидравлични цилиндри, които осигуряват сила на затягане и налягане на впръскване. Дизайнът със затворен център съвпада добре с променливите помпени системи, които обикновено се използват в съвременните машини за формоване. Времената на цикъла, измерени в секунди, се приспособяват към скоростта на превключване на вентила от 100 милисекунди без наказание.
Пресите за формоване на метал използват насочващи контролни клапани за позициониране на цилиндри и контрол на операциите по формоване. Приложенията с преса често включват високи сили при относително ниски скорости, което означава високо налягане, но умерени скорости на потока. Налягането от 350 бара на H-версията 4WEH 16 J се справя удобно с тези натоварвания. Здравата конструкция издържа на ударните натоварвания и вибрациите, обичайни за пресата.
Строителното оборудване като багери и товарачи може да използва тези клапани в определени приложения, въпреки че мобилното оборудване по-често използва системи за разпознаване на натоварването с различни конфигурации на клапаните. Стационарно строително оборудване като бетонови помпи или манипулатори може да се възползва от възможностите на 4WEH 16 J. Основното съображение включва съпоставяне на характеристиките на вентила с времето на цикъла на приложението, профила на натоварване и условията на околната среда.
Вземане на окончателно решение
Изборът на управляващ вентил 4WEH 16 J включва оценка дали неговите характеристики отговарят на вашите изисквания за приложение. Дизайнът със затворен център, пилотната работа и монтажът на CETOP 7 го правят подходящ за специфични видове системи. Ако работите с помпи с променлив работен обем, нуждаете се от капацитет с високо налягане и можете да поемете времето за реакция, този клапан заслужава сериозно внимание.
Системата с кодове за поръчка изисква специално внимание, за да изберете правилната конфигурация. Позиция 01 определя номиналното налягане (H за 350 бара), позиция 10 задава напрежение (G24 за 24 VDC), а позиция 12 контролира конфигурацията на захранването на пилота. Отделянето на време за разбиране на тези кодове и консултирането с техническата поддръжка предотвратява грешки при поръчка, които водят до забавяния и потенциални проблеми със съвместимостта.
Помислете за общата цена на притежание, а не само за първоначалната покупна цена. Фактор за повишаване на енергийната ефективност от дизайна на затворения център, изискванията за поддръжка, очаквания експлоатационен живот и наличността на резервни части. Клапан, който първоначално струва повече, но осигурява по-добра надеждност и по-ниска консумация на енергия, често се оказва по-евтин през целия си живот. 4WEH 16 J има опит в индустриалните приложения, което намалява риска от неочаквани проблеми и осигурява увереност в дългосрочната работа.
