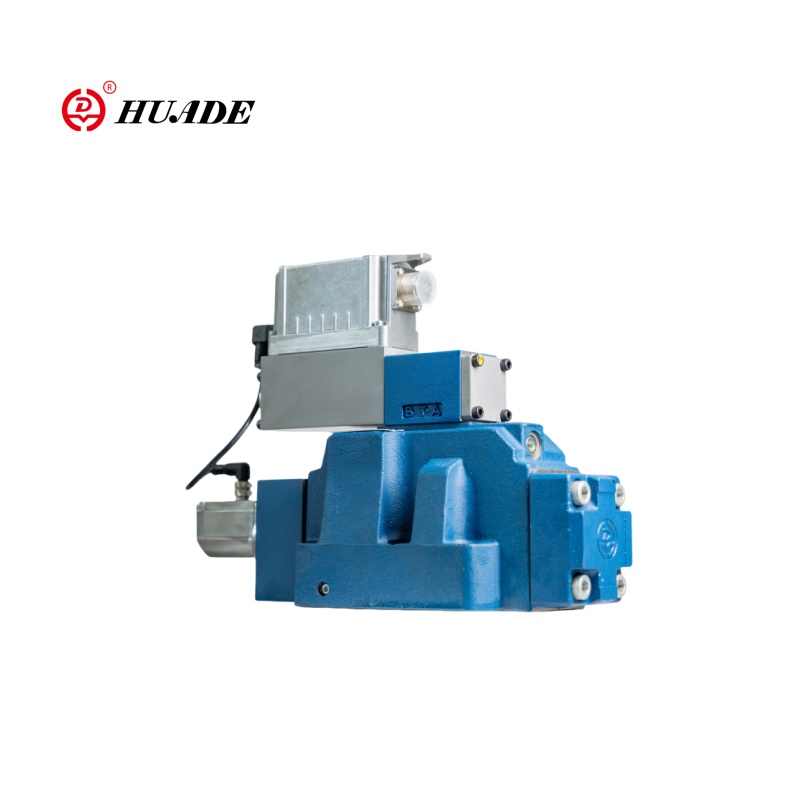

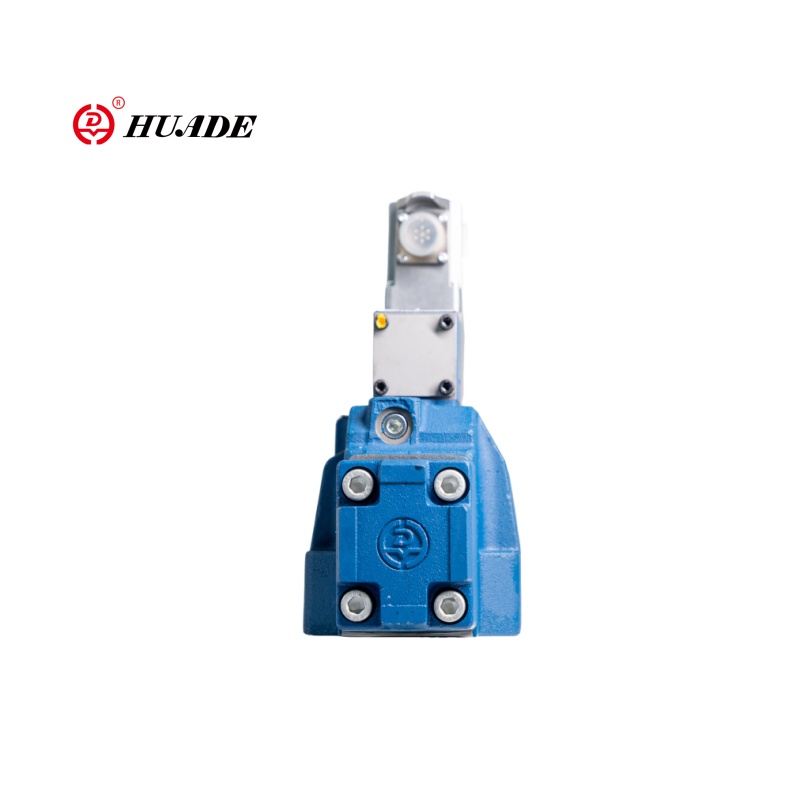

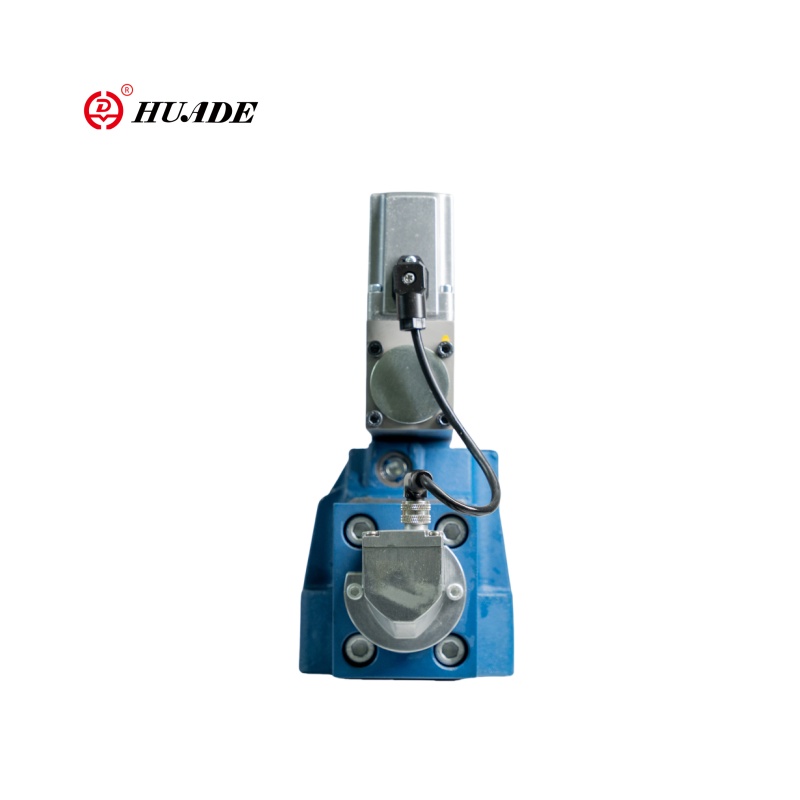

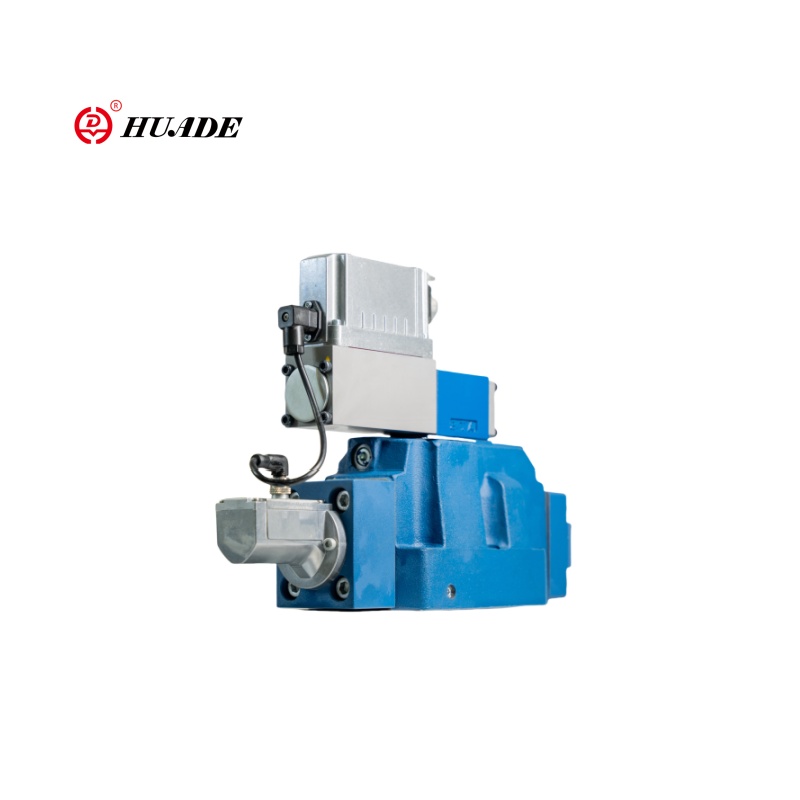

Пропорционален насочен клапан 4wrle-4x

Пропорционалният насочен клапан на Huade 4WRLE-4X е електрохидравличен пропорционален насочен клапан (с обратна връзка за позиция OBE). Методът на управление е пропорционален соленоид + позиция на основата на клапана затворен контур (LVDT обратна връзка). Проектирането на тялото на Huade's Valve 4WRLE-4X, технологията за уплътняване и ефективността на соленоидите са близки до нивата на Rexroth, но издръжливостта при екстремни условия на труд (като високочестотна вибрация, дългосрочна непрекъсната работа) може да бъде малко по-различна. Цената на продукта на Huade обикновено е с 20% -30% по-ниска от Rexroth, със значителна ефективност на разходите. Веригата за доставки е локализирана, цикълът на доставка е кратък, а реакцията на услугата след продажбата е бърза.

Параметър на продукта на пропорционалния насочен клапан 4wrle-4x

Характеристика на продукта и прилагане на пропорционален насочен клапан 4wrle-4x

Характеристики:

▪ Надежден - доказан и здрав дизайн

▪ Висококачествено -контролна шпула и ръкав на пилотния контролен клапан

▪ Контролната макара на пилотния контролен клапан е в позиция "Fail Safe", когато устройството е изключено

▪ Контролната макара на основния клапан е в централното положение, центрирано от пружината и/или в положението на компенсиране

▪ Гъвкав - подходящ за позиция, скорост и контрол на налягането

▪ Прецизно - висока чувствителност към реакция и малка хистерезис

Приложение:

Пропорционалният насочен клапан 4WRLE-4X е подходящ за хидравлични системи за управление с високи изисквания за динамична производителност, прецизност и надеждност, особено в ситуации, при които са необходими бързо реагиране и обратна връзка със затворен контур. Пропорционалният клапан на Huade 4WRLE-4X е широко използван в промишлената автоматизация, машинни инструменти и оборудване за обработка, машини за подреждане на инжекционни и матрици, тестови и симулационни оборудване, инженерни машини и др.

Подробности за производството на пропорционален насочен клапан 4wrle-4x

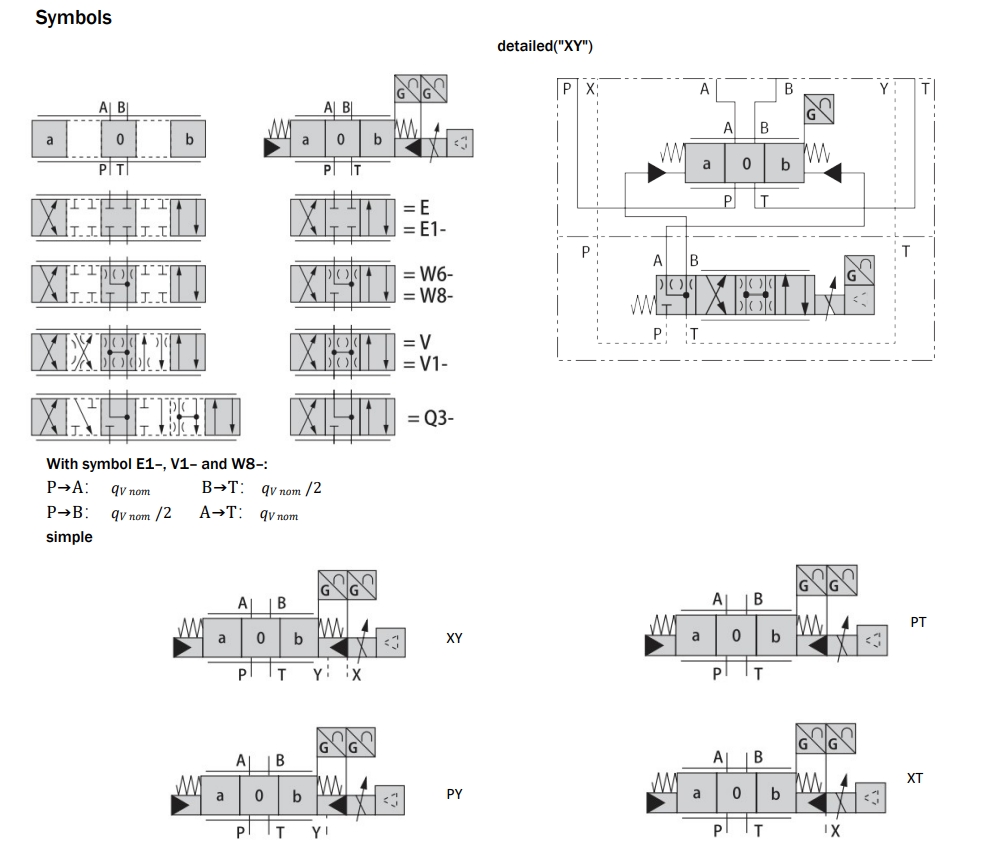

Функция, раздел

Тип на клапана 4wrle е управляван от пилотния насочен клапан с обратна връзка с електрическа позиция и интегрирана електроника (OBE).

Състав на клапана:

1. Пилотен клапан с ядро ​​на клапана и структура на втулката на клапана (1)

2. МАЙН КЛАВА С ЦЕНТЪРНА ПРОТИЧЕСКА И ПОЗИЦИЯ (2)

3. Интегриран усилвател (3)

Функция:

Когато интегрираната електроника (OBE) е изключена или неактивна, контролната макара на пилотния контролен клапан се управлява пружинира в позицията „неуспешен“. Контролната макара на основния клапан е в централното си централно положение.

Интегрираната електроника (OBE) сравнява определената стойност на командата с действителната стойност на позицията на главната шпула за управление на клапана. В случай на контролни отклонения, контролиращият соленоид ще бъде активиран. Поради променената магнитна сила пилотната контролна макара се регулира срещу

Пролетта.

Потокът, който се активира чрез контролните напречни сечения, води до регулиране на основната контролна макара. Напречното сечение на хода/контрола на основната контролна макара се регулира пропорционално на командната стойност.

Захранването на пилотно масло в клапана на пилотния контрол е или вътрешно чрез порт P или външен чрез порт X. Обратната връзка може да бъде вътрешна чрез порт T или външна чрез порт Y към резервоара.

Контролирайте соленоидното изключване

В случай на следните грешки, контролните соленоиди се дезактивират от интегрираната електроника (OBE), пилотната контролна макара е настроена на позицията си „неуспешен“ и разтоварва пилотните маслени камери на основния клапан. Изпълнена до пружината, основната макара за управление на клапана ще се премести в централната позиция.
