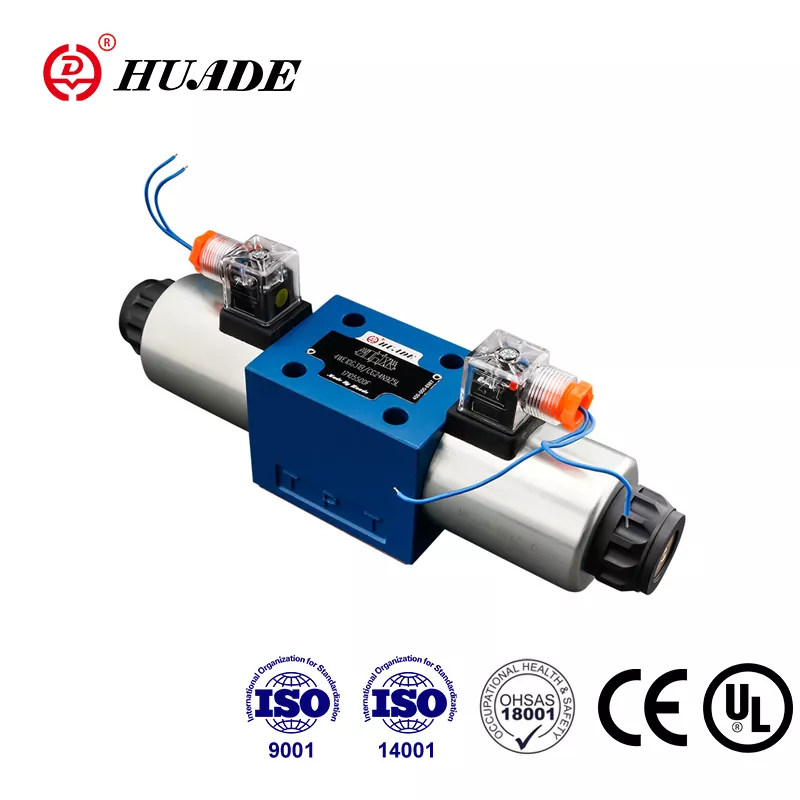

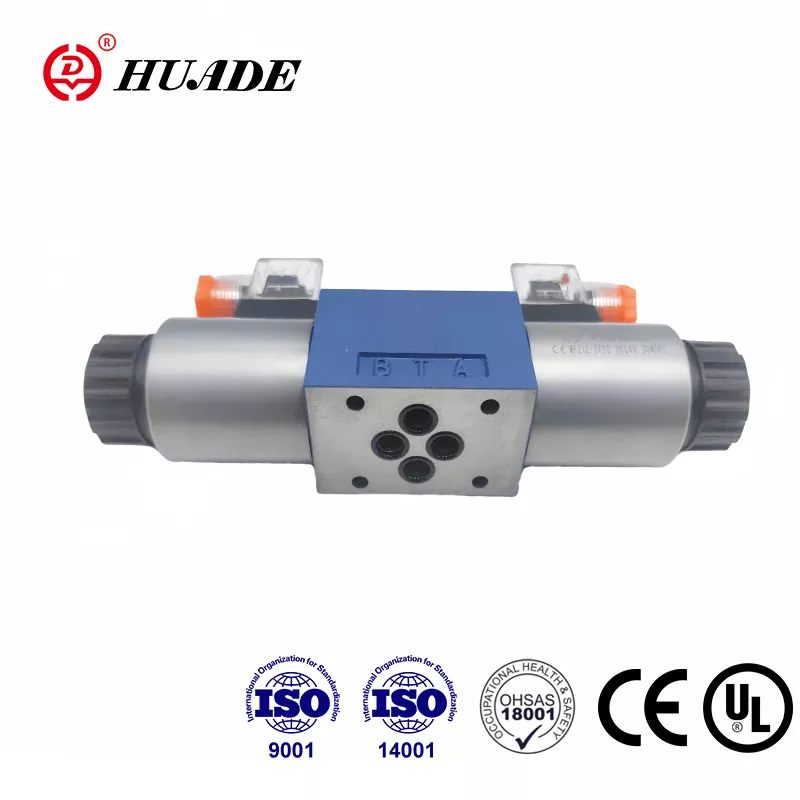

Контролен клапан за насочване 4W 10 D за Rexroth
  • Контролен клапан за насочване 4W 10 D за RexrothКонтролен клапан за насочване 4W 10 D за Rexroth
  • Контролен клапан за насочване 4W 10 D за RexrothКонтролен клапан за насочване 4W 10 D за Rexroth

Контролен клапан за насочване 4W 10 D за Rexroth

• Характеристики на продукта: Директна експлоатация на соленоиди, съвместим с Rexroth дизайн, мокър щифт DC/AC соленоиди, сменяеми намотки
• Спецификации: Макс. 31.5MPA работно налягане, 120L/мин. Дебит, CE/UL сертифициран
• Приложения: Морска кормилна екипировка, колебаещи се системи, регулируема хидравлика на витлото на височината

Пекин Huade Hydraulic е създаден през 1979 г., сега се е превърнал в голяма държавна група Enterprise, специализирана в проектирането, производството и обслужването на хидравлични клапани и оборудване. Huade® Directional Spool Valve Type 4WE 10 D е достъпна алтернатива на същия модел, предлаган от Rexroth. Серията на соленоидните насочени клапани е преминала CE и UL сертификати. Клапите ще бъдат опаковани в стандартни картонени опаковки с етикети против регулиране. Фабриката е преминала системните сертификати за управление на качеството, управление на околната среда и управление на здравето и безопасността на труда. Хидравличните клапани Huade® се използват широко в хидравличната система на морската кормилна предавка, хидравличната система на регулируемата витла на витлото, Huade притежава огромна група от клиенти в морската индустрия.

Параметър на продукта на режисьорския контролен клапан 4WE 10 D за Rexroth

Макс. Макс.

Портове A.B.P (MPA)

до 31.5

Портове T (MPA)

16

Поток Макс (L/мин)

120

Напречно сечение (позиция на превключване 0):

Със символ q Прибл.6 % от номиналната зона
Със символ w приблизително.3 %

Течност под налягане

Минерални масла (за NBR уплътнение) или фосфатен естер (за уплътнение на FPM)

Температурен диапазон на течността на налягане (℃)

-30 ~+80

Диапазон на вискозитет (mm2/s)

2.8 ~ 500

Тегло (кг)

Клапан с 1 соленоид

5.1 (DC), 4.3 (AC)

Клапан с 2 соленоида

6.7 (DC), 5.1 (AC)


Характеристика на продукта на контролен клапан за насочване 4W 10 D за Rexroth

Характеристики:

▶ Директно соленоид, управляван насочен клапан като стандартна версия

▶ Мокрият щифт DC или AC соленоиди с подвижни намотки

▶ Перфектно очертание

▶ Намотките могат да бъдат заменени, без да се отваря камерата за налягане

▶ Избор на централни или индивидуални електрически връзки

▶ Незадължителна ръка за преодоляване

▶ Дълъг живот

▶ Модел на пренасяне към DIN 24 340 Форма A, ISO 4401 и Cetop - RP 121H


Приложение:

4WE 10 D е соленоиден насочен клапан на макарата. Той контролира старта, спирането и посоката на течност.

Функции, секция от контролния клапан за насочване 4W 10 D за Rexroth

Посочените клапани основно съдържат корпуса (1), един или два соленоиди (2), контролна макара (3) и един или два връщащи пружини (4). В покой контролната макара (3) се държи в своята централна или начална позиция с помощта на връщащи пружини (4) (освен в случай на импулсни макари). Контролната макара (3) се управлява от мокри щифтови соленоиди (2). Силата на соленоида (2) действа върху контролната макара (3) и я премества от позицията си за почивка в желаната крайна позиция. Това позволява свободен поток от P към A и B към T или P до B и A до T.

On de-energizing solenoid (2) control spool (3) is returned to its initial position by return spring (4).

Незадължителна ръка за надвисване (5) Pemits Control Spool (3), която трябва да бъде преместена, без да се захранват соленоидите.


Структурна схема на WE 10 30B серия



Известие за насочен контролен клапан 4WE 10

1. Течността трябва да бъде филтрирана. Минималната финалност на филтъра е 20 ㎛.

2. Резервоарът трябва да се запечатва нагоре и на въздушния филтър да бъде инсталиран на входа на въздуха

3. Продукти без подплата, когато напускате фабриката, ако се нуждаете от тях, моля, поръчайте специално.

4. Винтовете за фиксиране на клапана трябва да бъдат избрани и използвани според параметъра, изброен в книгата за пример

5. Грубостта на повърхността, свързана с клапана, е необходима до 0,8.

6. Повърхностно покритие на чифтосването е необходимо до 0,01/100 мм.
