Когато работите с хидравлични системи, изборът на правилния насочващ управляващ клапан може да направи цялата разлика в производителността и надеждността на вашето оборудване. Насочващият управляващ вентил Rexroth 4WE 6 Y е спечелил репутацията си на надежден компонент в индустриалната хидравлика и разбирането на това, което го прави специален, може да ви помогне да решите дали това е правилният избор за вашето приложение.
Какво е насочващ контролен клапан?
Преди да се потопите в спецификата на модела 4WE 6 Y, е полезно да разберете какво правят управляващите клапани. Тези клапани са основни компоненти в хидравличните системи, които контролират къде протича хидравличната течност. Чрез промяна на пътя на течността те определят в каква посока се движи цилиндърът или дали двигателят се върти по един или друг начин. Мислете за тях като за контролери на трафика за хидравлична течност, насочвайки я там, където трябва да отиде.
Насочващият управляващ вентил Rexroth 4WE 6 Y попада в категорията на електромагнитните вентили, което означава, че използва електрически сигнали за превключване на позицията на вентила. Това електрическо управление улеснява интегрирането в автоматизирани системи, където точното време е от значение.

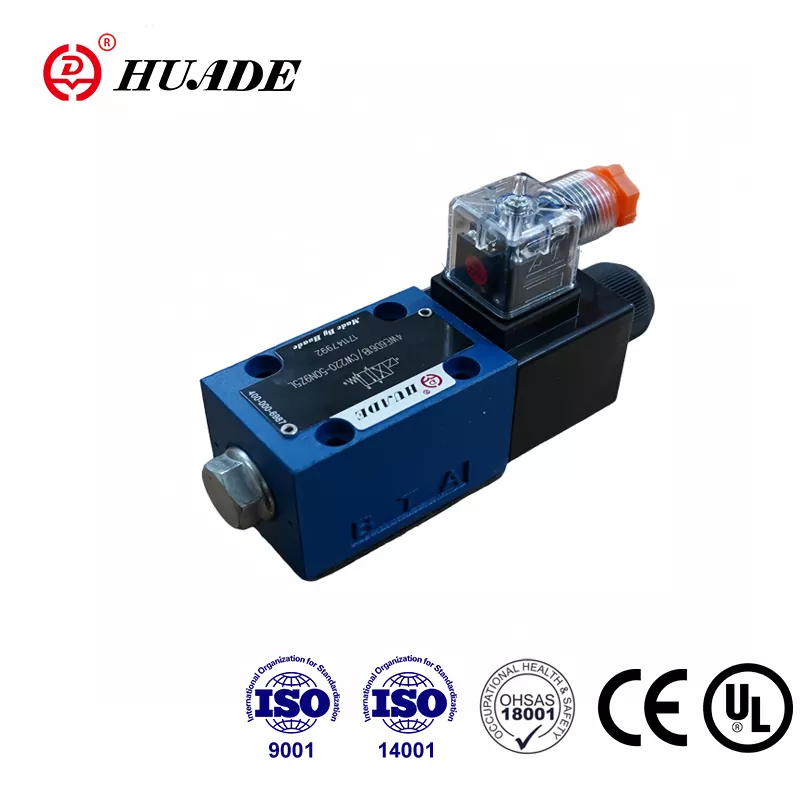

Основите на дизайна на 4WE 6 Y
4WE 6 Y е изработен по стандарта за размер NG 6, който е един от най-разпространените размери в индустриалната хидравлика. Този размер е известен също като CETOP 3 или ISO 4401-03 в различни части на света. Това означава за вас, че вентилът ще пасне на стандартни модели за монтаж, което прави монтажа лесен и подмяната лесна, ако е необходимо по пътя.
Вентилът работи като 4-пътен, 2-позиционен вентил. По-просто казано, той има четири порта за свързване на хидравлични линии и може да превключва между две различни конфигурации на потока. „Y“ в името му се отнася до специфичния дизайн на макарата вътре във вентила, който определя точно как течността тече във всяка позиция.
Една забележителна характеристика на 4WE 6 Y управляващия вентил е неговият дизайн с директно действие. За разлика от пилотно управляваните клапани, които се нуждаят от малък контролен сигнал, за да преместят по-голям главен клапан, соленоидът на този клапан директно движи макарата, която контролира потока на течността. Този дизайн обикновено предлага по-бързи времена за реакция, въпреки че означава, че вентилът работи най-добре при умерени скорости на потока, а не при изключително високи.
Как работи конфигурацията на Y-Spool
Конфигурацията на Y-образна макара в управляващия клапан Rexroth 4WE 6 Y създава специфичен модел на потока. Когато соленоидът не е захранен, вентилът остава в покой. В това състояние налягането от помпата се свързва към един работен порт, докато другият работен порт се оттича към резервоара. Когато захранвате соленоида, макарата се измества, за да обърне тези връзки.
Това поведение при превключване прави 4WE 6 Y особено полезен като пилотен вентил. В много хидравлични системи, особено тези с големи главни клапани, 4WE 6 Y служи като контролен мозък, който казва на по-големия клапан какво да прави. Той изпраща пилотно налягане към едната или другата страна на главния клапан, карайки този по-голям клапан да се измести и да се справи с изискванията за тежък поток.
Вентилът използва това, което се нарича блокиращ механизъм в много конфигурации. Това означава, че след като захранвате соленоида и клапанът превключва позицията, той остава там дори след като спрете захранването. Няма да се върне обратно, докато не го заредите отново. Тази функция спестява енергия, тъй като не е необходимо да поддържате соленоида постоянно захранван.
Възможности за налягане и поток
Насочващият управляващ вентил Rexroth 4WE 6 Y може да се справи с работни налягания до 350 бара в основните си портове, което означава около 5000 psi. Това е значително по-високо от много икономични клапани на пазара. Портът на резервоара може да поеме до 160 бара в стандартни версии, като някои модели са с оценка от 210 бара.
За капацитет на потока вентилът може да управлява до 80 литра в минута или приблизително 21 галона в минута. Това го прави подходящ за хидравлични приложения от среден клас. Ако вашата система трябва да обработва по-големи потоци, обикновено бихте използвали този клапан като пилотно управление за по-голям главен клапан, вместо да управлявате целия поток директно.
Струва си да се отбележи, че тези оценки представляват максимални възможности при определени условия. В реални приложения действителните спадове на налягането и управлението на потока зависят от фактори като вискозитета на вашата хидравлична течност и специфичните пътища на потока през клапана във всяка позиция.

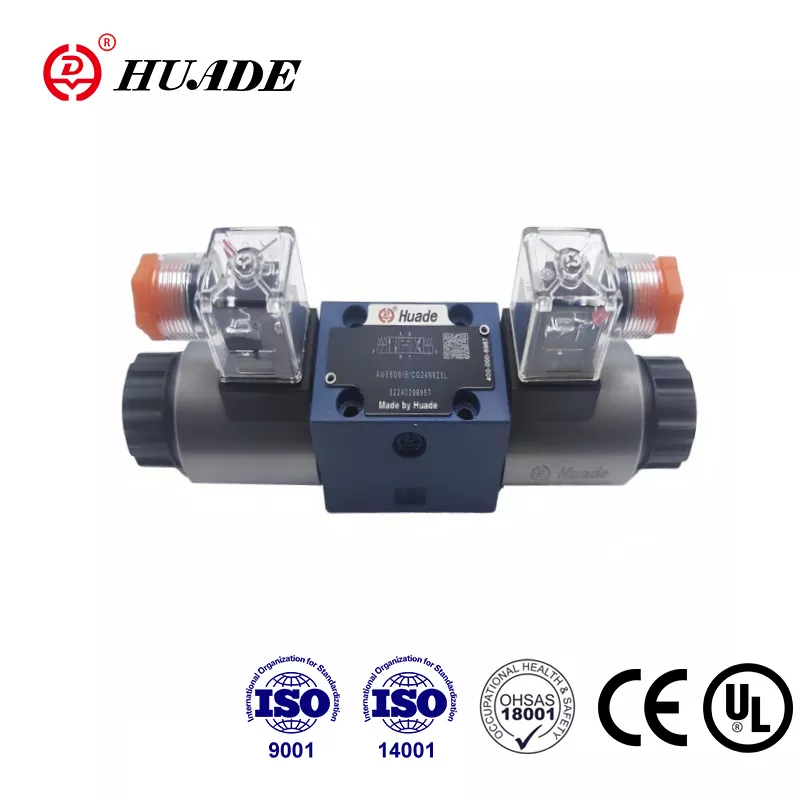

Технология за соленоид с мокър щифт
Една от ключовите характеристики, която отличава дирекционния управляващ клапан Rexroth 4WE 6 Y, е неговият соленоиден дизайн с мокър щифт. В тази конфигурация буталото на соленоида седи директно в хидравличната течност, вместо да бъде запечатано далеч от нея. Въпреки че това може да звучи необичайно, всъщност предоставя няколко предимства.
Хидравличната течност действа както като охлаждаща течност, така и като смазка за соленоида. Това помага на соленоида да издържи по-дълго и да работи по-надеждно в продължение на милиони цикли. Течността абсорбира топлината, генерирана от електромагнитната намотка, и я отвежда, предотвратявайки прегряване, което може да повреди намотката или да намали нейната магнитна сила.
Конструкцията с мокър щифт също така означава, че соленоидът може да бъде отстранен и сменен без източване на хидравличната система или разбиване на компоненти, поддържащи налягане. Можете дори да завъртите бобината на 90 градуса или напълно в някои модели, за да направите електрическата връзка по-достъпна за вашата конкретна инсталация.
Този дизайн обаче поставя определени изисквания към вашата хидравлична течност. Маслото трябва да е съвместимо с вътрешните компоненти на соленоида. Rexroth изрично предупреждава да не се използват хидравлични масла с определени добавки на цинкова основа, тъй като те могат да образуват отлагания, които с течение на времето запушват малките вътрешни проходи на клапана.
Съвместимост с течности и чистота
Насочващият управляващ клапан 4WE 6 Y работи със стандартни минерални хидравлични масла, както и с няколко вида огнеустойчиви течности. Стандартните уплътнения са направени от NBR (нитрилен каучук), който се справя с повечето минерални масла и работи в температурен диапазон от -30°C до +80°C. Ако се нуждаете от съвместимост с различни течности или по-високи температури, FKM (флуоровъглеродни) уплътнения се предлагат като опция.
Поддържането на вашата хидравлична течност чиста е от решаващо значение за дългосрочната надеждност на управляващия клапан Rexroth 4WE 6 Y. Вентилът изисква чистота на течността от ISO 4406 клас 20/18/15 или по-добра. На практика това означава, че имате нужда от ефективна филтрация, обикновено с филтри с 10 микрона или по-фини.
Замърсената течност е една от най-честите причини за проблеми с управляващите клапани. Частиците в течността могат да надраскат прецизните повърхности на макарата и отвора, увеличавайки вътрешното изтичане с течение на времето. Те също могат да причинят залепване на макарата, което води до бавно или непълно превключване. Правилно поддържаната система за филтриране предотвратява тези проблеми и значително удължава експлоатационния живот на вентила.
Електрически опции и връзки
Насочващият управляващ вентил 4WE 6 Y се предлага с различни опции за напрежение, за да съответства на различни енергийни системи. Обичайните избори включват 24V DC, което е стандартно в много промишлени системи за управление, както и AC напрежения като 110V или 230V. Консумацията на енергия на вентила обикновено е около 30 вата.
Когато поръчате вентил, номерът на модела ви казва точно от какво напрежение се нуждае. Например "G24" в обозначението на модела означава 24V DC, докато "W230" показва 230V AC. Електрическата връзка обикновено се предлага като стандартен 3-пинов конектор, който отговаря на спецификациите на DIN EN 175301-803, въпреки че се предлагат и други типове конектори.
Някои версии на вентила включват функция за ръчно управление, обикновено обозначена като "N9" в кода на модела. Това ви позволява ръчно да натиснете макарата, за да преместите вентила, когато няма налично електрическо захранване, което може да бъде полезно по време на настройка или отстраняване на неизправности. Това ръчно управление обаче има ограничения и трябва да се използва само когато налягането в резервоара е под 50 бара.
Изисквания за инсталиране
Правилното инсталиране на насочващ управляващ вентил Rexroth 4WE 6 Y е лесно, но изисква внимание към детайла. Вентилът се монтира към стандартен колектор NG 6 или монтажна плоча с помощта на четири монтажни болта. Монтажната повърхност трябва да отговаря на специфични изисквания за плоскост и гладкост, обикновено не по-груба от Rz 4, за да се осигури правилно уплътняване.
Спецификациите на въртящия момент имат повече значение, отколкото си мислите. Rexroth посочва затягане на монтажните болтове до 9 Nm за стандартни метрични болтове. Ако използвате определени болтове с имперски размер, спецификацията се променя леко, за да отчете различните характеристики на резбата. Недостатъчното затягане на болтовете може да доведе до външни течове, докато прекомерното затягане може да изкриви тялото на клапана и да доведе до залепване на макарата.
Когато монтирате вентила, уверете се, че всички връзки на порта са чисти и без отломки. Дори малки частици, въведени по време на монтажа, могат да причинят проблеми по-късно. Също така е добра практика да проверите електрическите връзки, преди да приложите хидравлично налягане, като се уверите, че клапанът се движи правилно и няма проблеми с окабеляването.
Експлоатационни характеристики
Насочващият управляващ вентил Rexroth 4WE 6 Y предлага време за реакция в диапазона от 20 до 70 милисекунди при захранване и от 10 до 60 милисекунди при изключване. Тези времена могат да варират в зависимост от фактори като вискозитет на течността, работно налягане и условия на потока.
Подобно на всички клапани от тип макара, 4WE 6 Y има някои вътрешни течове по дизайн. Малки количества течност се плъзгат покрай макарата, дори когато се предполага, че блокира потока. Това изтичане е нормално и необходимо за правилното смазване, но означава, че вентилът не е подходящ за приложения, при които трябва да задържите товар в позиция за продължителни периоди без движение.
Вътрешното изтичане се увеличава постепенно през живота на клапана, тъй като настъпва нормално износване между макарата и отвора. Това не означава непременно, че клапанът се нуждае от незабавна подмяна, но е нещо, което трябва да се наблюдава. Прекомерното изтичане може да намали ефективността на системата и в крайна сметка може да изисква смяна на клапана, за да се поддържа оптимална производителност.
Общи приложения
Насочващият управляващ вентил 4WE 6 Y намира приложение в широк спектър от индустриални приложения. Машинните инструменти често използват тези клапани за управление на спомагателни функции като затягащи устройства или устройства за смяна на инструменти. Машините за леене под налягане на пластмаса ги използват за различни контролни функции. Тестовите стендове и мобилното оборудване също често включват тези клапани.
Едно особено често приложение е използването на 4WE 6 Y като пилотен вентил за по-големи насочващи вентили. В тази си роля той контролира пилотното налягане, което измества по-голям клапан, позволявайки електронно управление на хидравлични системи с голям поток. Тази пилотна конфигурация се възползва от надеждността на клапана и относително ниската цена, като същевременно използва по-големи клапани само там, където действително е необходим висок капацитет на потока.
Способността на вентила да работи надеждно при налягания до 350 бара го прави подходящ за взискателни приложения, където вентилите с по-ниско налягане може да не осигурят адекватни граници на безопасност. Тази възможност за налягане също означава, че вентилът може да работи ефективно в системи с пикове на налягането или където не винаги се поддържа прецизен контрол на налягането.
Съображения за поддръжка
Насочващият управляващ вентил Rexroth 4WE 6 Y изисква относително малко поддръжка, когато работи в рамките на своите спецификации. Най-важната задача за поддръжка е поддържането на правилно състояние на хидравличната течност. Това означава редовна смяна на маслото според препоръките на производителя на течността и постоянно следене на състоянието на филтъра.
Ако забележите, че клапата реагира по-бавно от обикновено или не се премества напълно, често виновникът е замърсяване. Проверката и подмяната на филтрите при необходимост обикновено разрешава тези проблеми. Ако проблемите продължават след осигуряване на чистотата на течността, самият клапан може да се нуждае от проверка или подмяна.
Електромагнитната бобина може да бъде сменена без премахване на клапана от системата, което минимизира времето за престой. Ако бобина се повреди, често можете да инсталирате замяна за минути, а не за часове. Този модулен дизайн е едно от практическите предимства на конфигурацията на соленоида с мокър щифт.
Цена и наличност
Оригиналните управляващи клапани Rexroth 4WE 6 Y обикновено струват няколкостотин долара, като точните цени варират в зависимост от специфичните опции и изискванията за напрежение. Тази ценова точка отразява качествената конструкция и работните възможности на вентила. Докато съществуват по-евтини алтернативи, особено от азиатски производители, името Rexroth носи репутация на надеждност, която много инженери ценят за критични приложения.
Вентилът е широко достъпен чрез дистрибуторите на Rexroth и много индустриални доставчици. Тъй като следва стандартните размери NG 6, можете също така да намерите функционално подобни вентили от други производители, ако е необходимо, въпреки че точните работни характеристики може да се различават.
За приложения с голям обем, обсъждането на опции директно с дистрибуторите или представителите на Rexroth понякога може да доведе до по-добри цени или срокове за изпълнение. Те също могат да ви помогнат да сте сигурни, че избирате точно правилната конфигурация за вашите специфични нужди.
Кога да обмисляте алтернативи
Докато управляващият разпределител Rexroth 4WE 6 Y превъзхожда много приложения, той не винаги е най-добрият избор. Ако вашето приложение не изисква абсолютно никакво вътрешно изтичане за задържане на натоварването, по-добре би служил клапан в стил "тарелка" или вентил за противовес. Присъщият теч на макарните вентили ги прави неподходящи за тези приложения с нулеви течове.
За приложения, които се нуждаят от пропорционално управление, а не от просто включване и изключване, Rexroth предлага пропорционални насочващи вентили като серията 4WRPEH. Тези клапани осигуряват променлив контрол на потока и могат да поддържат междинни позиции, предлагайки много по-сложни възможности за управление.
Ако вашите изисквания за дебит надвишават 80 литра в минута, ще ви е необходим или по-голям размер на клапана, или конфигурация, при която 4WE 6 Y служи като пилот за по-голям главен клапан. Използването на вентила над неговия номинален дебит може да причини прекомерни спадове на налягането, генериране на топлина и ускорено износване.
Последни мисли
Насочващият управляващ вентил Rexroth 4WE 6 Y представлява солиден избор за индустриални хидравлични системи, които се нуждаят от надеждно управление на превключването в рамките на възможностите на клапана за налягане и поток. Неговият соленоид с мокър щифт осигурява отлична издръжливост, докато стандартният размер NG 6 осигурява лесна интеграция в повечето хидравлични системи.
Успехът с този клапан се свежда до правилното приложение и монтаж. Уверете се, че вашата хидравлична течност е чиста и съвместима, като следвате спецификациите за въртящ момент при монтаж и оставате в рамките на номиналните работни параметри на клапана, ще ви осигури години на надеждна работа. Способността на вентила да функционира като елемент за директно управление или като пилотен клапан осигурява гъвкавост при проектирането на системата.
Разбирането на това какво прави добре управляващият клапан 4WE 6 Y и какви са неговите ограничения, ви помага да вземете информирани решения дали това е правилният компонент за вашата хидравлична система. Когато се прилага правилно, това е надежден работен кон, който се справя с взискателната задача за управление на посоката на течността ден след ден.
