Когато работите с хидравлични системи, имате нужда от компоненти, които поддържат флуидите да текат в правилната посока. Възвратният клапан RVP 25 е надеждно устройство, предназначено да прави точно това. Този клапан позволява на хидравличното масло да тече свободно в една посока, като същевременно блокира обратния поток. Това е проста концепция, но възвратният клапан RVP 25 върши тази работа изключително добре в системи със средно до високо налягане.
RVP 25 принадлежи към фамилия възвратни клапани, произведени от известни европейски производители като HYDAC и MHA Zentgraf. Можете също да намерите съвместими версии от компании като Huade и Hengli. Тези клапани се монтират директно върху колектори, които са метални блокове, които организират хидравлични връзки. Този дизайн спестява място и прави инсталацията по-чиста от използването на отделни тръбни фитинги.
Числото "25" се отнася до номиналния размер на вентила, който е DN25 или приблизително един инч в диаметър. Този размер се справя със среден до голям дебит, обикновено между 150 и 550 литра в минута. Това е достатъчно за строителна техника, индустриални машини и автоматизирани системи. Възвратният клапан RVP 25 работи най-добре в приложения, където се нуждаете от постоянен еднопосочен поток без чести цикли.
Как всъщност работи възвратният клапан RVP 25
Вътре в контролния клапан RVP 25 ще намерите няколко основни части, които работят заедно. Има тяло на клапана, конусовидна седалка, движещо се бутало или топка, пружина и гумени уплътнения, наречени О-пръстени. Дизайнът е изчистен, което го прави надежден.
Когато хидравличната течност преминава през клапана в правилната посока, налягането преодолява силата на пружината. Това избутва буталото от леглото му, създавайки отвор за преминаване на течност. Спадът на налягането по време на този преден поток е сравнително нисък, обикновено само няколко бара дори при високи скорости на потока. Тази ефективност означава, че помпата ви не работи повече от необходимото.
Когато течността се опита да тече назад, пружината незабавно избутва буталото обратно към седалката. Конусната форма създава плътно уплътнение, а обратното налягане всъщност помага да се притисне уплътнението още по-плътно. Този контакт метал-метал спира почти всички течове. Съгласно индустриални стандарти като DIN EN 12266, възвратният клапан RVP 25 постига така наречената класификация „нулево изтичане“, въпреки че известно минимално просмукване е нормално в реални условия.
Различните производители използват малко по-различен вътрешен дизайн. Версиите на HYDAC обикновено използват конусовидно бутало за прецизен контрол. Моделите на Zentgraf често използват топка, която реагира по-бързо при по-ниско налягане. И двата подхода работят добре, но дизайнът на конуса обикновено осигурява по-строги допуски. Възвратният клапан RVP 25 от двата производителя работи с хидравлични масла на минерална основа с вискозитет между 2,8 и 500 квадратни милиметра в секунда. Вие ще искате да поддържате хидравличната си течност филтрирана до най-малко 20 микрона, за да предотвратите замърсяване вътре в клапана.
Технически спецификации, които имат значение
Разбирането на спецификациите на възвратния клапан RVP 25 ви помага да изберете правилния клапан за вашата система. Работното налягане е едно от най-важните числа. Повечето вентили RVP 25 издържат до 350 бара, което се равнява на около 5000 паунда на квадратен инч. Някои версии от доставчици като Huade и Hengli са оценени за 315 бара, което все още е достатъчно за повечето приложения. Това ниво на налягане се прилага, когато използвате стандартно минерално масло при нормални температури.
Максималният дебит варира леко между производителите. HYDAC оценява техния възвратен клапан RVP 25 на 150 галона в минута или около 568 литра в минута. Zentgraf и съвместимите китайски производители твърдят, че дебитът е между 400 и 550 литра в минута. Действителният поток, който вашата система може да поеме, зависи от това колко спад на налягането можете да приемете. При по-висок дебит спадът на налягането се увеличава, което може да повлияе на цялостната ефективност на системата.
Налягането на отваряне, наричано още налягане на напукване, определя кога обратният клапан RVP 25 започва да се отваря. Стандартните версии се отварят при около 7 psi или 0,5 бара. Това е достатъчно ниско, така че вентилът да не създава ненужно съпротивление по време на нормална работа. Можете обаче да поръчате версии с по-високи налягания на отваряне, вариращи от 25 psi до 65 psi или 4,5 бара. По-високите налягания на отваряне работят по-добре в системи, където трябва да предотвратите лек обратен поток, дори при минимално обратно налягане. Имайте предвид, че производителите позволяват толеранс от плюс или минус 30 процента върху тези стойности на налягането на отваряне.
Температурният диапазон е друго практическо съображение. Възвратният клапан RVP 25 работи безопасно от минус 20 градуса по Целзий до плюс 100 градуса по Целзий. Това е минус 4 градуса по Фаренхайт до 212 градуса по Фаренхайт. Тези ограничения идват от гумените О-пръстени, които обикновено са направени от FPM или NBR материали. FPM се справя по-добре с по-високи температури, докато NBR струва по-малко и работи добре при умерени условия.
Самото тяло на клапана е направено от въглеродна стомана, често с фосфатно покритие за устойчивост на корозия. Движещото се бутало или топка използва закалена стомана, за да издържи милиони цикли, без да се износва. Някои производители предлагат поцинковане като алтернативна повърхностна обработка. Тези избори на материали правят възвратния клапан RVP 25 издръжлив в мръсна индустриална среда.
Опциите за свързване включват резби NPT, портове за О-пръстен SAE и резби BSPP. Повечето потребители обаче инсталират възвратен клапан RVP 25 директно върху колектор, като използват болтове, а не резбови връзки. Този стил на монтаж е по-чист и по-надежден за системи с множество клапани.
Физически размери и изисквания за монтаж
Получаването на правилните размери е от значение, когато интегрирате възвратния клапан RVP 25 във вашия хидравличен колектор. Вентилът е с дължина приблизително 172 милиметра, височина 79,5 милиметра и варира в ширина в зависимост от конкретния модел. Това е около 6,8 инча дължина и 3,1 инча височина. Монтажната повърхност, където вентилът се закрепва към колектора, е с дължина 165 милиметра и ширина 120 милиметра при версиите на HYDAC.
Отворите, през които течността влиза и излиза, са разположени на разстояние 100 милиметра от център до център. Това е стандартно разстояние, използвано в много хидравлични компоненти, което улеснява проектирането на колектори, които побират множество клапани. Диаметърът на самия порт е 28 милиметра, подходящ за едноинчови фитинги.
Ще трябва да пробиете монтажни отвори във вашия колектор, за да приемете възвратния клапан RVP 25. Тези отвори трябва да са с диаметър 11,5 милиметра, разположени на 60 милиметра един от друг. Повечето инсталации използват четири до шест болта M10, които са с диаметър 10 милиметра. Препоръчителният въртящ момент за тези болтове е 70 нютон-метра, което гарантира плътно уплътнение, без да се повреди тялото на клапана или колектора. Прекомерното затягане може да напука корпуса или да деформира уплътнителната повърхност.
Преди да инсталирате възвратен клапан RVP 25, проверете дали монтажната повърхност на колектора е равна и гладка. Грапавостта на повърхността трябва да бъде по-добра от 0,8 микрометра, а плоскостта трябва да бъде в рамките на 0,01 милиметра на 100 милиметра дължина. Тези тесни допуски предотвратяват течове около уплътнението на О-пръстена. Стандартният размер на О-пръстена за RVP 25 е 32 милиметра на 3 милиметра напречно сечение.
Когато сте готови да инсталирате, нанесете тънък слой от съвместимо хидравлично масло или грес върху О-пръстена. Това смазване помага за правилното гнездо на О-пръстена без усукване или прищипване. Поставете възвратния клапан RVP 25 върху колектора и затегнете ръчно всички монтажни болтове. След това ги затегнете постепенно в кръстосан модел, подобно на това как бихте затегнали гайките на колелата на автомобил. Това равномерно затягане предотвратява изкривяването на тялото на клапана.
Възвратният клапан RVP 25 може да се монтира във всяка ориентация. Можете да го монтирате хоризонтално, вертикално или под ъгъл. Просто се уверете, че посоката на потока съвпада със стрелката, отбелязана върху тялото на вентила. Стрелката показва посоката на свободния поток, където течността трябва да влезе през порт P1 и да излезе през порт P2. Инсталирането на вентила назад ще предотврати целия поток, което може да повреди помпата или други компоненти.
Теглото е друго съображение, ако проектирате мобилна система. Възвратният клапан RVP 25 тежи приблизително 5,8 килограма, което е около 12,8 паунда. Това включва тялото на вентила и стандартния монтажен хардуер. По-големите версии с различни конфигурации на портове може да тежат малко повече.
Сравнение на различни производители и доставчици
Няколко компании произвеждат възвратен клапан RVP 25 или съвместими еквиваленти. Разбирането на разликите ви помага да вземете интелигентно решение за покупка въз основа на вашия бюджет и нужди от ефективност.
HYDAC е може би най-известното име в хидравличните възвратни клапани. Техният обратен клапан RVP 25 предлага най-широката гама от опции за налягане на отваряне, от 7 psi до 65 psi. Клапаните HYDAC преминават през строги тестове и са сертифицирани по ISO 9001. Ще намерите продукти на HYDAC чрез дистрибутори като ValinOnline и Motion Industries в Северна Америка и Европа. Недостатъкът е цената. Възвратните клапани HYDAC RVP 25 обикновено струват между 300 и 500 щатски долара в зависимост от конфигурацията. Наличността обаче е отлична и обикновено можете бързо да получите резервни части.
MHA Zentgraf произвежда модели възвратен клапан RVP 25 предимно за европейския пазар. Техните вентили използват конструкция от тип топка вместо конусовидно бутало, което някои инженери предпочитат за по-ниско налягане на отваряне. Вентилите Zentgraf са компактни и работят добре в тесни пространства. Те отговарят на стандартите DIN и предлагат опции за персонализиране. Цената пада между 200 и 400 долара. Можете да намерите Zentgraf клапани чрез DirectIndustry и понякога в eBay, въпреки че наличността извън Европа може да бъде ограничена.

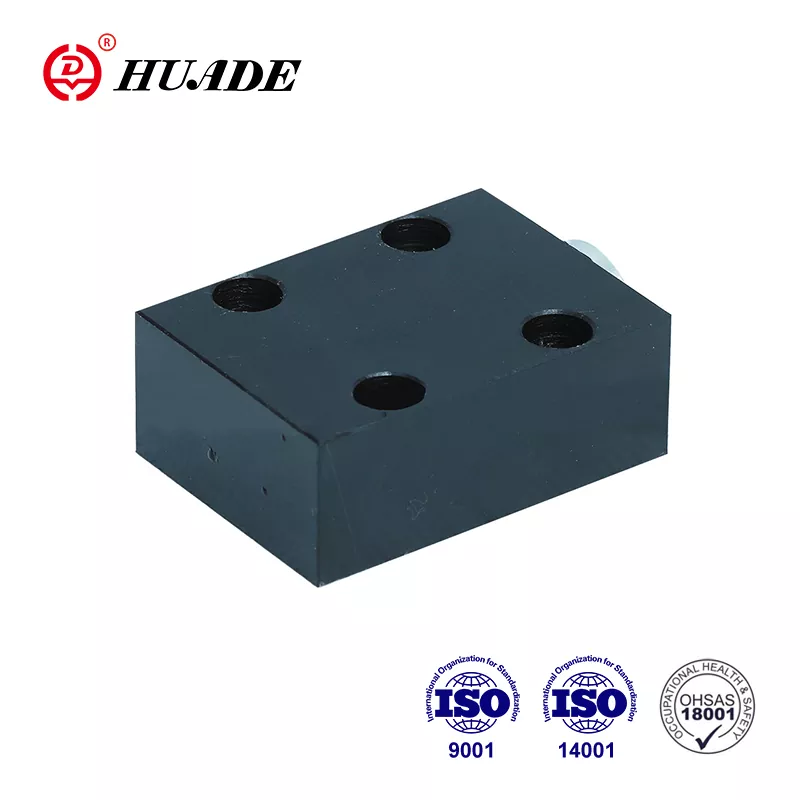

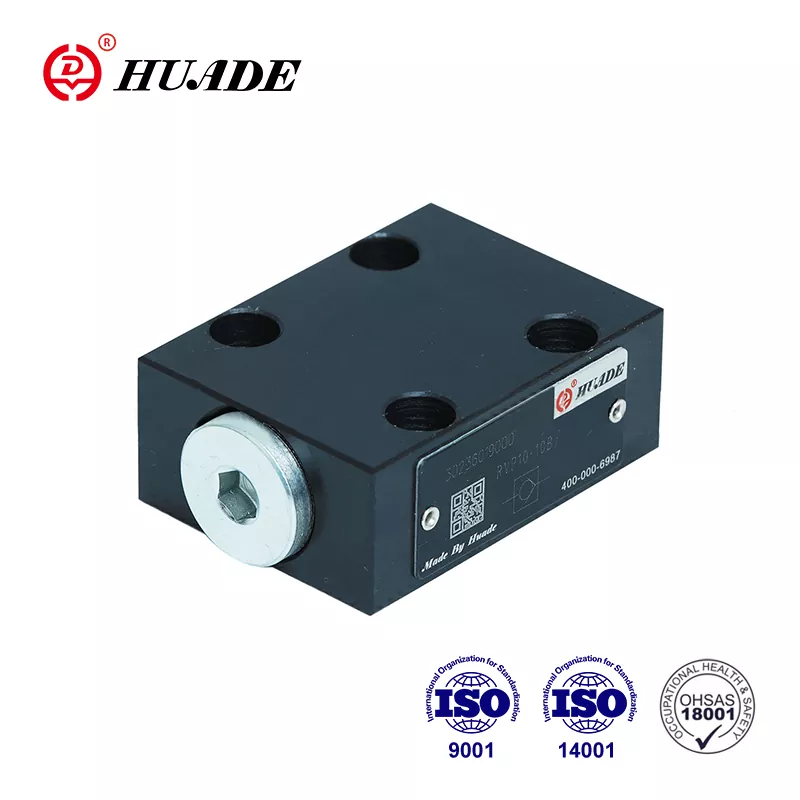

Китайски производители като Huade и Hengli правят съвместими версии на възвратния клапан RVP 25 на много по-ниски цени. Huade продава своите вентили като Rexroth-съвместими, което означава, че ще се поберат физически на места, предназначени за компоненти на Rexroth. Цените започват от около 42 долара FOB от Китай, въпреки че ще трябва да отчетете митата за доставка и внос. Минималните количества за поръчка често са само една бройка, което прави Huade привлекателен за малки проекти или ремонти. Hengli предлага подобни цени и добавя опции като повишена устойчивост на корозия чрез специални покрития.
Съществуват разлики в качеството между премиум и бюджетни марки. Вентилите HYDAC и Zentgraf обикновено имат по-строги производствени толеранси, което означава по-постоянно налягане при отваряне и по-дълъг експлоатационен живот. Произведените в Китай възвратни клапани RVP 25 работят добре за много приложения, но може да видите повече вариации от клапан до клапан. Ако изграждате критична система, където повредата може да бъде опасна или скъпа, има смисъл да плащате допълнително за клапан HYDAC или Zentgraf. За общо индустриално оборудване с по-малко взискателни изисквания вентилите Huade или Hengli осигуряват добра стойност.
Всички тези производители предлагат сертификат ISO 9001, което означава, че следват стандартите за управление на качеството. Някои също имат екологични сертификати като ISO 14001 и сертификати за безопасност като ISO 45001. Когато поръчвате, проверете дали вашият доставчик може да предостави сертификати за материали и протоколи от тестове, ако имате нужда от тях за съответствие с нормативните изисквания.
Приложения в реалния свят на възвратния клапан RVP 25
Възвратният клапан RVP 25 се появява в много видове хидравлично оборудване в различни индустрии. Разбирането на тези приложения ви помага да видите къде този клапан се вписва в реални системи.
Строителната и земекопната техника широко използва възвратен клапан RVP 25. Багерите например имат хидравлични рамена, които трябва да задържат позицията си, когато операторът спре да движи контролите. Възвратен клапан RVP 25, монтиран на цилиндъра, предотвратява течането на маслото назад, което би оставило рамото да падне. Тази функция за задържане на товара предпазва операторите и позволява прецизен контрол. Подобни приложения се появяват в булдозери, кранове и мотокари.
Производствените машини се възползват от инсталациите на възвратен клапан RVP 25 по няколко начина. Обработващите центрове с ЦПУ използват хидравлични скоби, за да държат детайлите стабилни по време на рязане. Възвратните клапани гарантират, че скобите остават стегнати, дори ако налягането на помпата варира. Машините за леене под налягане изпомпват гореща пластмаса във форми под високо налягане. Възвратният клапан RVP 25 предотвратява обратния поток на пластмасата през инжекционната верига, което би довело до загуба на материал и забавяне на производството.
Оборудването за обработка на метали като преси и ножици генерира огромни сили чрез хидравлични цилиндри. Тези системи се нуждаят от надеждни възвратни клапани за предотвратяване на неконтролирано движение, когато операторът освободи контролите. Възвратният клапан RVP 25 се справя с високите налягания и скорости на потока, типични за металообработващи приложения. Ниският спад на налягането означава, че системата остава ефективна дори по време на бързи цикли.
Селскостопанското оборудване, включително трактори и комбайни, включва хидравлични системи за приспособления и управление. Възвратният клапан RVP 25 предпазва хидравличните помпи от повреда при обратно въртене, която може да възникне, когато двигателят на трактора се изключи. Вентилът също така помага за поддържане на налягането във веригите на повдигане, предотвратявайки бавното понасяне на приспособленията, когато са паркирани на склонове.
Автоматизираните производствени линии често използват хидравлична енергия за повтарящи се задачи като щамповане, пресоване и обработка на материали. Възвратният клапан RVP 25 се вписва в колекторни блокове, които управляват множество цилиндри от централно място. Този организиран подход намалява тръбопроводите, спестява място и опростява отстраняването на неизправности. Дебити до 550 литра в минута правят RVP 25 подходящ дори за бързо производствено оборудване.
Един конкретен пример включва роботизирана система за сглобяване, при която възвратният клапан RVP 25 работи заедно с предпазни клапани в компактен колектор. Ръката на робота се движи бързо и прецизно, като изисква дебит около 600 литра в минута. Чрез инсталирането на възвратния клапан RVP 25, инженерите постигнаха 15 процента по-добра ефективност на системата в сравнение с предишната си настройка. Ниският спад на налягането означава, че помпата използва по-малко енергия, намалявайки оперативните разходи.
Стационарните хидравлични агрегати във фабриките често включват възвратни клапани RVP 25 на изходите на помпата. Това предотвратява обратния поток на налягането в системата през помпата, когато тя спре, което може да причини повреда. Вентилът също така позволява по-плавно стартиране, тъй като помпата не трябва незабавно да преодолява системното налягане. Това приложение е просто, но критично за надеждността.
Поддръжка и отстраняване на неизправности на вашия възвратен клапан RVP 25
Редовната поддръжка поддържа вашия възвратен клапан RVP 25 да работи правилно години наред. Добрата новина е, че тези вентили се нуждаят от минимално внимание, ако са монтирани правилно и се експлоатират в рамките на техните проектни ограничения.
Започнете с визуална проверка на всеки шест до дванадесет месеца, в зависимост от това колко интензивно работи вашата система. Потърсете изтичане на масло около тялото на клапана или монтажната повърхност. Няколко капки може да означават износен О-пръстен, който се нуждае от подмяна. Силният теч може да означава, че монтажните болтове са се разхлабили или повърхността на колектора е повредена. Проверете дали всички монтажни болтове остават затегнати при определения въртящ момент от 70 нютон-метра.
Тестването на налягането на отваряне ви казва дали вътрешната пружина все още работи правилно. Ще ви е необходим тестов стенд с регулируемо налягане и контрол на потока. Свържете възвратния клапан RVP 25 към изпитвателния стенд и постепенно увеличете налягането в посока напред. Обърнете внимание на налягането, при което започва потокът. Сравнете това със спецификацията на вентила. Ако налягането на отваряне се е увеличило значително, клапанът може да има замърсяване, което държи буталото от леглото му. Ако налягането на отваряне е намаляло, пружината може да отслабва от умора или корозия.
Вътрешното почистване става необходимо, ако забележите, че възвратният клапан RVP 25 залепва или реагира бавно. Извадете вентила от колектора и го разглобете внимателно. Някои клапани изискват специални инструменти, за да се избегне повреда на вътрешните части. Почистете всички компоненти с разтворител, който е съвместим с вашата хидравлична течност. Минералните спиртни напитки работят добре за системи с минерално масло. Проверете основата на конуса и буталото за износване или драскотини. Дори малки несъвършенства могат да причинят изтичане. Проверете пружината за корозия или трайна деформация.
Сменете О-пръстените по време на всяко основно обслужване. Тези гумени уплътнения губят гъвкавост с течение на времето, особено ако са изложени на екстремни температури или несъвместими течности. Използвайте оригинални резервни О-пръстени, които съответстват на оригиналния материал. FPM О-пръстените струват повече от NBR, но издържат по-дълго при горещи условия. Нанесете тънък слой хидравлична течност върху новите О-пръстени по време на монтажа.
Патронът на клапана вътре в контролния клапан RVP 25 е сменяем при повечето модели. Ако откриете значително износване или повреда, поръчването на нова касета често е по-икономично, отколкото да се опитвате да ремонтирате отделни компоненти. Уверете се, че резервните части идват от оригиналния производител или проверен съвместим източник. Общите части може да не отговарят на същите спецификации за толеранс.
Съхранявайте резервните възвратни клапани RVP 25 на чисто и сухо място. Запечатайте портовете с пластмасови капачки, за да предотвратите замърсяване. Съхранението при екстремни температури може да повреди О-пръстените, така че съхранявайте резервните части в зона с контролиран климат, ако е възможно. Проверявайте складираните клапани ежегодно и сменете всички О-пръстени, които показват признаци на влошаване.
Важни оперативни съображения
Няколко фактора влияят върху това колко добре се справя контролният клапан RVP 25 във вашата конкретна система. Разбирането на тези съображения ви помага да избегнете проблеми.
Честотата на цикъла има повече значение, отколкото повечето хора осъзнават. Възвратният клапан RVP 25 се справя много добре със случайни цикли, но не е проектиран за бърза, продължителна работа. Производителите обикновено определят максимален живот на цикъла от 10 000 операции за стандартните версии. Ако нанасяте по-често, пружината и уплътнителните повърхности ще се износват по-бързо. Вместо това помислете за пилотно управляван възвратен клапан за приложения с висок цикъл.
Вискозитетът на флуида променя спада на налягането през възвратния клапан RVP 25. Спецификациите предполагат минерално масло с вискозитет около 335 SUS, което е типично за индустриалната хидравлика. По-гъстите течности създават по-големи падове на налягането, което намалява ефективността на системата и генерира повече топлина. По-разредените течности може да не смазват адекватно вътрешните части, причинявайки по-бързо износване. Придържайте се към определения диапазон на вискозитет от 2,8 до 500 квадратни милиметра в секунда за най-добри резултати.
Замърсяването е основен враг на всички хидравлични клапани, включително възвратния клапан RVP 25. Тесните хлабини вътре в клапана не понасят мръсотия или метални частици. Винаги филтрирайте вашата хидравлична течност до най-малко 20 микрона и за предпочитане 10 микрона или по-фини. Инсталирайте филтъра преди обратния клапан RVP 25, за да уловите замърсяването, преди да достигне до клапана. Сменяйте филтрите редовно според графика на производителя.
Екстремните температури влияят както на производителността, така и на продължителността на живота. Докато възвратният клапан RVP 25 работи от минус 20 до плюс 100 градуса по Целзий, по-добре е да останете към средата на този диапазон. Много ниските температури правят уплътненията твърди и могат да повишат налягането при отваряне. Много високите температури омекотяват уплътненията и ускоряват износването. Ако вашата система работи постоянно гореща, помислете за надграждане до FPM О-пръстени или добавяне на топлообменник към вашата хидравлична верига.
Ориентацията на монтажа не влияе механично на контролния клапан RVP 25, но може да има значение за достъпа за поддръжка. Монтирайте вентила, където можете да достигнете до монтажните болтове за бъдещо обслужване. Ако е възможно, насочете го така, че всички уловени въздушни мехурчета да могат да излязат по естествен път. Докато вентилът работи във всяко положение, монтирането му с хоризонтални портове улеснява изпускането на въздух по време на първоначалното стартиране.
Пиковете на налягането в системата могат да повредят всеки хидравличен компонент, включително възвратни клапани. Уверете се, че вашата система включва адекватни предпазни клапани, оразмерени за дебита на вашата помпа. Възвратният клапан RVP 25 е предназначен за непрекъснато налягане от 350 бара, но повтарящите се пикове над този рейтинг ще съкратят живота му. Помислете за инсталиране на амортисьори или акумулатори, ако вашата система изпитва чести скокове на налягането.
Избор на правилния възвратен клапан RVP 25 за вашата система
Изборът на правилната спецификация на вентила изисква съответствие на възможностите на вентила с вашите системни изисквания. Започнете с идентифициране на максималното работно налягане на вашата система. Добавете граница на безопасност от поне 20 процента, за да отчетете скокове на налягането. Ако вашата система обикновено работи при 280 бара, рейтингът от 350 бара на възвратния клапан RVP 25 осигурява адекватен резерв. За по-високо налягане ще ви трябва различна серия клапани.
Следва изчисляването на дебита. Определете максималния дебит през веригата, където ще инсталирате възвратен клапан RVP 25. Сравнете това с дебита на вентила, обикновено 150 до 550 литра в минута в зависимост от производителя. Не забравяйте да проверите кривите на падане на налягането. По-високите скорости на потока причиняват по-големи спадове на налягането, които губят енергия и генерират топлина. Ако необходимият ви поток създава повече от 10 бара спад на налягането, помислете за по-голям размер на клапана или два паралелни клапана.
Изборът на налягане при отваряне зависи от вашето конкретно приложение. За повечето приложения стандартното налягане на отваряне от 0,5 бара работи добре. Тази ниска настройка минимизира съпротивлението по време на нормална работа. В определени ситуации обаче може да се нуждаете от по-високо налягане при отваряне. Ако се опитвате да задържите товар вертикално, по-високото налягане на отваряне осигурява по-добра сигурност срещу отнасяне. Ако трябва да предотвратите какъвто и да е обратен поток, дори леко обратно налягане, изберете налягане на отваряне от 4,5 бара. Не забравяйте, че по-високото налягане на отваряне също увеличава спада на налягането напред.
Конфигурацията на порта трябва да съответства на вашия колектор или тръбопровод. Възвратният клапан RVP 25 се предлага с различни опции за портове, включително резби NPT, портове за О-пръстен SAE и резби BSPP. За монтаж на колектор се уверете, че разстоянието между портовете и моделът на монтажните отвори съответстват на вашия дизайн на колектора. Повечето производители предоставят CAD модели, които можете да импортирате във вашия софтуер за проектиране, за да проверите годността. Изтеглете тези модели, преди да финализирате покупката си.
Съвместимостта на материалите е от решаващо значение за дългия живот на клапаните. Стандартният възвратен клапан RVP 25 работи с хидравлични масла на минерална основа и течности с фосфатни естери. Ако използвате смеси вода-гликол, синтетични течности или биоразградими масла, проверете съвместимостта както с тялото на клапана, така и с уплътненията. Някои производители предлагат специални уплътнителни материали за необичайни течности. Когато се съмнявате, свържете се с техническата поддръжка на производителя за насоки.
Бюджетните съображения оказват влияние върху избора ви на марка. Ако цената е основната ви грижа и вашето приложение не е критично, версиите Huade или Hengli на възвратния клапан RVP 25 предлагат значителни спестявания. За взискателни приложения, където надеждността е от първостепенно значение, вентилите HYDAC или Zentgraf оправдават по-високата си цена чрез по-добра последователност и поддръжка. Помислете за общите разходи за притежание, включително потенциален престой, ако клапанът се повреди, а не само първоначалната покупна цена.
Времето за изпълнение и наличността са от значение за планирането на проекта. Клапаните HYDAC са лесно достъпни в Северна Америка и Европа, като често се доставят в рамките на дни. Китайските производители може да изискват няколко седмици за доставка, особено ако имате нужда от персонализиране. Планирайте съответно поръчката си, за да избегнете забавяния на проекта.
Как възвратният клапан RVP 25 се сравнява с други опции
Разбирането на алтернативите ви помага да потвърдите, че възвратният клапан RVP 25 е правилният избор за вашето приложение. Няколко други типа клапани осигуряват еднопосочен контрол на потока, всеки с различна сила.
Стандартните вградени възвратни клапани като серията RV използват същия основен принцип като RVP 25, но се свързват с резбови портове, вместо да се завинтват към колектор. Серията RV работи добре за прости тръбопроводни системи, но възвратният клапан RVP 25 спестява значително място в дизайна на колектора. Можете да опаковате няколко вентила RVP 25 в компактен блок, вместо да прекарвате тръби към отделни вентили RV. Това намалява точките на течове и прави системата по-организирана. Въпреки това, ако преоборудвате съществуваща тръбопроводна система, RV вентилите може да са по-лесни за инсталиране, отколкото препроектиране за монтиране на колектор.
Пилотно управляваните възвратни клапани предлагат допълнителен контролен порт, който ви позволява да отваряте клапана дори срещу обратно налягане. Тази функция е полезна, когато трябва да приберете цилиндър, който е бил заключен от възвратен клапан. Възвратният клапан RVP 25 няма тази пилотна функция, което го прави по-прост и по-евтин. Ако определено се нуждаете от пилотна експлоатация, ще искате различен тип клапан. Но за основен еднопосочен контрол на потока, по-простият възвратен клапан RVP 25 е по-надежден, защото има по-малко части, които могат да се повредят.
Възвратните клапани от сферичен тип от производители като Zentgraf реагират много бързо, защото топката има по-малка маса от конусното бутало. Тази бърза реакция работи добре в системи с бързи промени в налягането. Въпреки това, дизайни на конуси като тези, използвани в модулите на HYDAC възвратен клапан RVP 25, обикновено уплътняват по-добре, тъй като конусът осигурява повече контактна площ със седлото. Конусният дизайн също се справя по-надеждно с високо налягане в продължение на милиони цикли. Вашият избор между топка и конус зависи от това дали имате нужда от по-бърза реакция или по-добро уплътнение.
Пропорционалните вентили осигуряват променлив контрол на потока вместо просто включване и изключване. Те са напълно различни от възвратните клапани и служат за различна цел. Не бъркайте двете. Пропорционалните вентили струват много повече и изискват електронно управление. Възвратният клапан RVP 25 е пасивно устройство, което работи автоматично въз основа на разликата в налягането. Тази простота го прави изключително надежден и подходящ за основни задачи за контрол на потока.
Пружинно заредените предпазни клапани изглеждат подобни на възвратните клапани, но изпълняват различна функция. Предпазните клапани предпазват системите от свръхналягане, като се отварят, когато налягането надвиши зададената граница. Възвратният клапан RVP 25 работи въз основа на посоката на потока, а не на нивото на налягането. Много системи използват двата типа клапани заедно. Възвратният клапан RVP 25 предотвратява обратния поток, докато предпазните клапани се справят с пикове на налягането.
Бъдещи тенденции и технологична интеграция
Хидравличната технология продължава да се развива и възвратният клапан RVP 25 се адаптира заедно с индустрията. Някои производители вече предлагат възвратни клапани с интегрирани сензори, които следят потока, налягането и температурата. Тези интелигентни вентили се свързват с индустриални мрежи за Интернет на нещата, позволявайки наблюдение на системата в реално време. Въпреки че интегрирането на сензори все още не е често срещано в RVP 25 конкретно, то представя накъде се насочва технологията. Прогнозната поддръжка става възможна, когато можете да проследявате работата на клапана дистанционно.
Подобренията в науката за материалите карат хидравличните компоненти да издържат по-дълго в тежки условия. Новите уплътнителни материали издържат на по-високи температури и агресивни течности по-добре от традиционната гума. Повърхностните обработки на телата на клапаните осигуряват по-добра устойчивост на корозия, без да добавят много разходи. Тъй като тези технологии се развиват, можем да очакваме възвратните клапани RVP 25 да се справят с все по-взискателни приложения.
Миниатюризацията е друга тенденция, засягаща хидравличните клапани. Тъй като мобилното оборудване става по-компактно, има натиск за свиване на хидравличните компоненти, като същевременно се запази производителността. Монтираният в колектора дизайн на възвратния клапан RVP 25 вече отговаря на тази нужда по-добре от традиционните вградени вентили. Бъдещите версии може да опаковат още повече функционалност в по-малки пакети чрез усъвършенствани производствени техники като адитивно производство.
Последни мисли за възвратния клапан RVP 25
Възвратният клапан RVP 25 представлява зряло, надеждно решение за еднопосочен контрол на потока в хидравлични системи със средно налягане. Неговият директен дизайн осигурява постоянна производителност в широк спектър от приложения, от строително оборудване до автоматизирано производство. Способността на вентила да издържа до 350 бара налягане и 550 литра в минута поток го прави подходящ за взискателна промишлена употреба.
Изборът между производители се свежда до балансиране на разходите и изискванията за качество. HYDAC предлага първокласна производителност и най-широка наличност. Zentgraf предоставя европейско инженерство с добро персонализиране. Hua и Hengli осигуряват функционална производителност на бюджетни цени. Всички тези опции ви дават гъвкавост, за да съобразите избора на вентил с изискванията на проекта.
Правилният монтаж и поддръжка гарантират дълъг експлоатационен живот. Монтирайте възвратния клапан RVP 25 върху равна, чиста повърхност на колектора с правилно затегнати болтове. Поддържайте хидравличната течност чиста и в посочения температурен диапазон. Проверявайте периодично налягането на отваряне и сменете О-пръстените по време на големи сервизни интервали.
За подробни спецификации и CAD модели посетете уебсайтове на производители като официалния сайт на HYDAC или инженерни платформи като DirectIndustry. Ако сте готови да закупите, доставчици като ValinOnline, Motion Industries и Made-in-China предлагат различни опции за ценообразуване. Независимо дали проектирате нова система или сменяте износен клапан, възвратният клапан RVP 25 осигурява доказана производителност, на която можете да разчитате.
