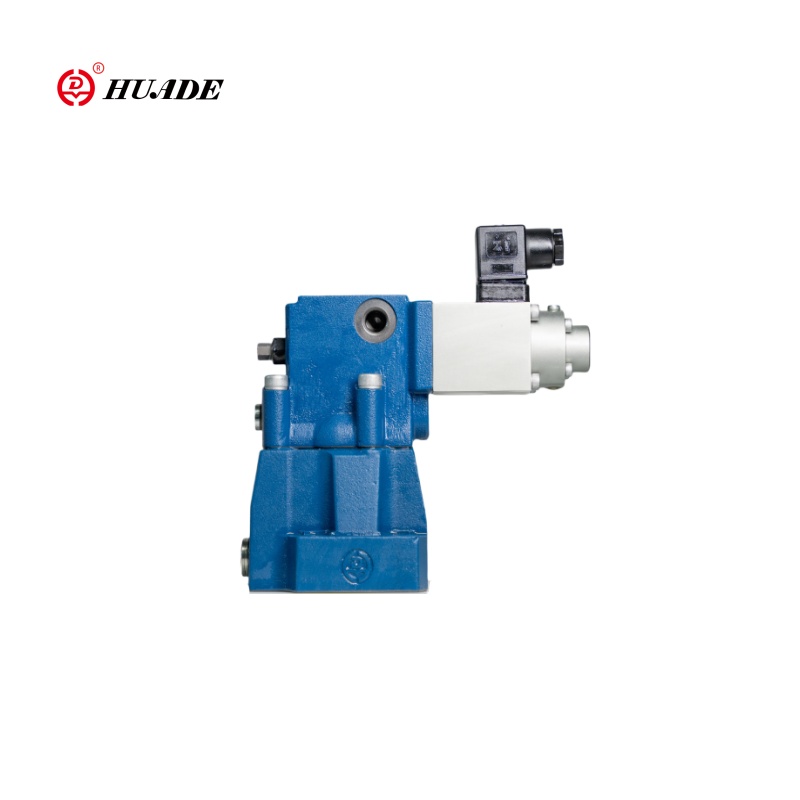

Пропорционален клапан за облекчаване на налягането DBE

Huafilter доставя Huade марката пропорционално налягане на клапана на налягането DBE. Ние сме одобрена дистрибуторска компания на Huade Hydraulic. Високопроизводителните пропорционални клапани на Huade Hydraulic са широко използвани в различни области като производство на машини, селскостопански машини, индустриален контрол и други. Като професионален производител на хидравлични продукти, Huade Hydraulic може да се похвали с дългогодишен опит и техническо натрупване. Пропорционалните клапани на Huade Hydraulic са рентабилни и надеждни алтернативи на продуктите на Rexroth.

Изпратете запитване Изтегляне на PDF

Описание на продукта

Пропорционален клапан за облекчаване на налягането DBE

Пропорционалното налягане на серията DBE клапан може гладко да зададе налягането на системата чрез работата на пропорционален соленоид, отговаряйки на различни работни изисквания. Характеристиките на този продукт включват прецизен контрол, стабилност и надеждност и лесна за поддържане. Пропорционално намаляване на налягането на клапана DBE се предлага в множество модели и спецификации, за да задоволи различните нужди. Например, Huade Hydraulic произвежда модели като DBE10-30B/315ymdrem и DBE20-30B/200xym пропорционално налягане на клапаните, които имат различни обхвати на работното налягане и характеристиките на потока, което позволява на потребителите да избират според техните нужди.

Параметър на продукта на пропорционално облекчаване на налягането DBE

Хидравлични данни
Max.Опериращи портове на налягане A. B и X (MPA)	31.5
Налягане на връщане (MPA)	Порт Y, отделен и при нулево налягане към резервоара
Макс. Намерено налягане (MPA)	5. 10. 20. 31.5 Същото като етап на налягане
Мин. Намерено налягане (MPA)	Вижте характерни криви
Макс. Безопасност на налягането (MPA)	Намерено налягане
	5	10	20	31.5
	1 до 6²	1 до 12²	1 до 22²	1 до 34²
Макс. поток (l/min)	10	20	30
	200	400	600
Пилотен поток (l/min)	0,7 до 2
Линейност (%)	± 3.5
Повтаряемост (%)	<± 2
Типични вариации (%)	<± 2 макс. налягане
Хистерезис (%)	С прилив ± 1,5 от Max.Pressure.Бото пренапрежение ± 4,5 от Max. Налягане
Време за превключване	30 до 150
Течност под налягане	Минерално масло (за NBR уплътнение), фосфатен естер (за уплътнение на FPM)
Диапазон на вискозитет (mm2/s)	2.8 до 380
Температурен диапазон на течността на налягане (℃)	-20 до+70
Степен на замърсяване (μm)	≤20 (препоръка 10)

Електрически технически данни
Усилвател	VT-200G40, доставен с клапан заедно
Захранващо напрежение	DC
Min.control ток (a)	0.1
Max.Control Currenl (A)	0.8
Устойчивост на намотката （ω）	Студната стойност при 20 ℃ е 19,5; Стойността max.wam е 28,8
Температурен диапазон на течността на налягане (℃)	+50
Работно състояние	Продължете
Защита на клапана	IP65
Електрически връзки	Plug

Характеристика на продукта и прилагане на пропорционален клапан за облекчаване на налягането DBE

Характеристики:

▶ За монтаж на подплата

▶ Закрит в блок

▶ Незадължително допълнително ограничаване на максималното налягане с помощта на пружинен зареден пилотен клапан

▶ Клапан и електронно управление формират един източник

Приложение:

Пропорционалният клапан за облекчаване на налягането на DBE се използва широко в различни хидравлични системи, които изискват прецизен контрол на налягането, като строителни машини, металургично оборудване, корабостроене и други полета. Те играят решаваща роля в тези области, подобрявайки стабилността и надеждността на системите.

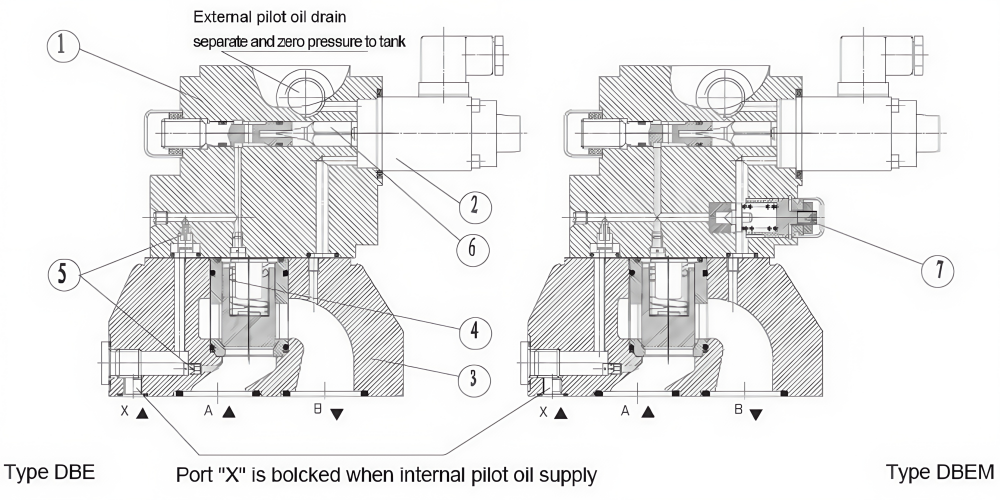

Функция и секция от пропорционален клапан за облекчаване на налягането DBE

Тези клапани основно се състоят от пилотния контролен клапан (1) с пропорционален соленоид (2) и основния клапан (3) с главна вложка на макарата (4).

Тип DBE:

Регулирането на налягането зависи от стойността на командата чрез пропорционален соленоид (2). Налягането, присъстващо в порт А, действа от долната страна на основната макара (4). В същото време това налягане действа от пролетната натоварена страна на основната макара (4) чрез Oriicies (5). Хидравличната сила действа върху пилотния поп (6). Когато хидравличната сила над идва соленоидната сила, тогава пилотният поп (6) се отваря. Поради факта, че пилотното масло вече може да тече към резервоара през порт Y, на главната макара (4) се случва спад на налягането (4), който действа върху основната макара и го повдига срещу силата на завръщащата се пружина. Връзката от A до B се отваря и вече няма увеличаване на налягането

Структура на Пропорционален клапан за облекчаване на налягането DBE

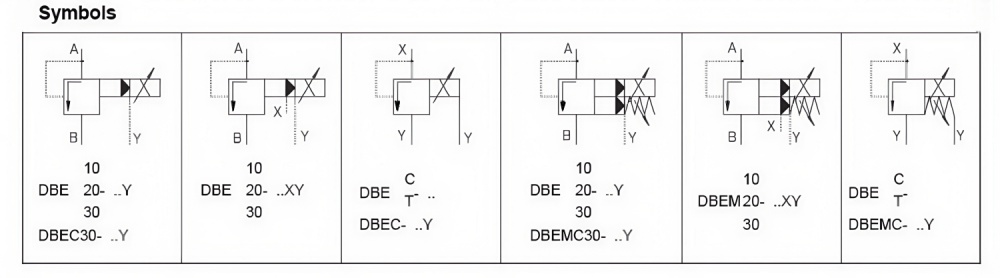

Символ на пропорционалното облекчаване на налягането DBE
