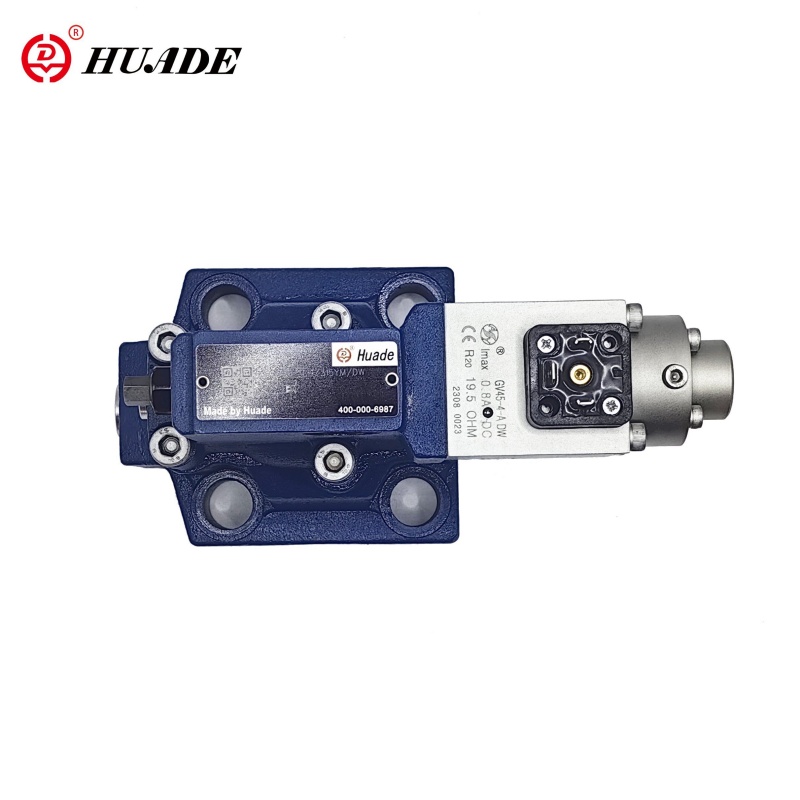

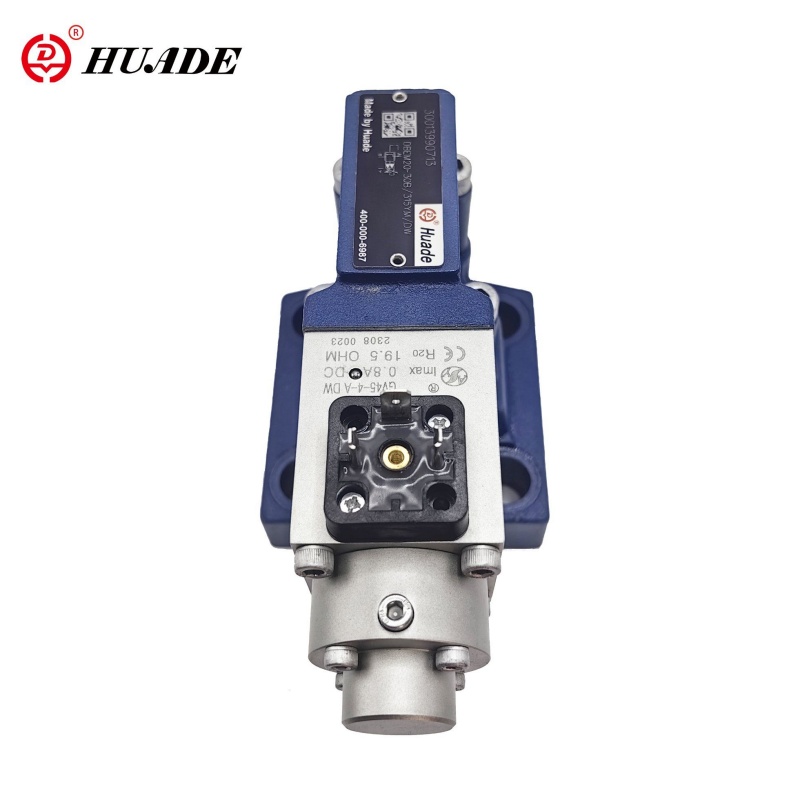

Пропорционален клапан за облекчаване на налягането dbem

Като дистрибуторска компания на Huade Hydraulic, Huafilter доставя Huade Brand Пропорционално облекчаване на налягането клапан Dbem. В ранните си години Huade Hydraulic имаше две дългосрочни сътрудничества с Rexroth, продължило седем години. След това Huade Hydraulic въведе модерна производствена технология от Rexroth, което позволява пропорционалният му клапан да бъде напълно взаимозаменяем с тези на Rexroth, но на по -ниска цена.

Изпратете запитване Изтегляне на PDF

Описание на продукта

Пилотният пропорционален релефен клапан DBEM е пилотен релефен клапан, оборудван с интегриран електронен компонент (OBE). Използва се предимно за ограничаване на работното налягане на хидравличните системи и осигуряване на без доведено регулиране на налягането на системата чрез сигнали за електрическо управление. Този пропорционален клапан разполага с прецизни контролни характеристики, стабилно налягане и добър динамичен отговор, което го прави широко използван в различни хидравлични системи, които изискват прецизен контрол на налягането.

Параметър на продукта на пропорционалния клапан за облекчаване на налягането dbem

Хидравлични данни
Max.Опериращи портове на налягане A. B и X (MPA)	31.5
Налягане на връщане (MPA)	Порт Y, отделен и при нулево налягане към резервоара
Макс. Намерено налягане (MPA)	5. 10. 20. 31.5 Същото като етап на налягане
Мин. Намерено налягане (MPA)	Вижте характерни криви
Макс. Безопасност на налягането (MPA)	Намерено налягане
	5	10	20	31.5
	1 до 6²	1 до 12²	1 до 22²	1 до 34²
Макс. поток (l/min)	10	20	30
	200	400	600
Пилотен поток (l/min)	0,7 до 2
Линейност (%)	± 3.5
Повтаряемост (%)	<± 2
Типични вариации (%)	<± 2 макс. налягане
Хистерезис (%)	С прилив ± 1,5 от Max.Pressure.Бото пренапрежение ± 4,5 от Max. Налягане
Време за превключване	30 до 150
Течност под налягане	Минерално масло (за NBR уплътнение), фосфатен естер (за уплътнение на FPM)
Диапазон на вискозитет (mm2/s)	2.8 до 380
Температурен диапазон на течността на налягане (℃)	-20 до+70
Степен на замърсяване (μm)	≤20 (препоръка 10)

Електрически технически данни
Усилвател	VT-200G40, доставен с клапан заедно
Захранващо напрежение	DC
Min.control ток (a)	0.1
Max.Control Currenl (A)	0.8
Устойчивост на намотката （ω）	Студната стойност при 20 ℃ е 19,5; Стойността max.wam е 28,8
Температурен диапазон на течността на налягане (℃)	+50
Работно състояние	Продължете
Защита на клапана	IP65
Електрически връзки	Plug

Характеристика на продукта и прилагане на пропорционален клапан за облекчаване на налягането dbem

Характеристики:

▶ За монтаж на подплата

▶ Закрит в блок

▶ Незадължително допълнително ограничаване на максималното налягане с помощта на пружинен зареден пилотен клапан

▶ Клапан и електронно управление формират един източник

Приложение:

Пилотният пропорционален релефен клапан DBEM е широко използван в различни хидравлични системи, които изискват прецизен контрол на налягането, като машини за подреждане на инжекционни формовки, машини за зареждане на матрици и хидравлични преси. В тези приложения DBEM клапанът осигурява стабилна работа на хидравличната система и подобрява ефективността на производството.

Функция и секция от пропорционален клапан за облекчаване на налягането DBE

Тези клапани основно се състоят от пилотния контролен клапан (1) с пропорционален соленоид (2) и основния клапан (3) с главна вложка на макарата (4).

Тип DBE:

Регулирането на налягането зависи от стойността на командата чрез пропорционален соленоид (2). Налягането, присъстващо в порт А, действа от долната страна на основната макара (4). В същото време това налягане действа от пролетната натоварена страна на основната макара (4) чрез Oriicies (5). Хидравличната сила действа върху пилотния поп (6). Когато хидравличната сила над идва соленоидната сила, тогава пилотният поп (6) се отваря. Поради факта, че пилотното масло вече може да тече към резервоара през порт Y, на главната макара (4) се случва спад на налягането (4), който действа върху основната макара и го повдига срещу силата на завръщащата се пружина. Връзката от A до B се отваря и вече няма увеличаване на налягането

Тип dbem:

По желание клапанът може да бъде снабден с допълнителен зареден с пружина пилотен клапан за безопасност на налягането (излишна безопасност на налягането)

Структура на Пропорционален клапан за облекчаване на налягането dbem

Символ на пропорционалното налягане на клапана на налягането dbem
