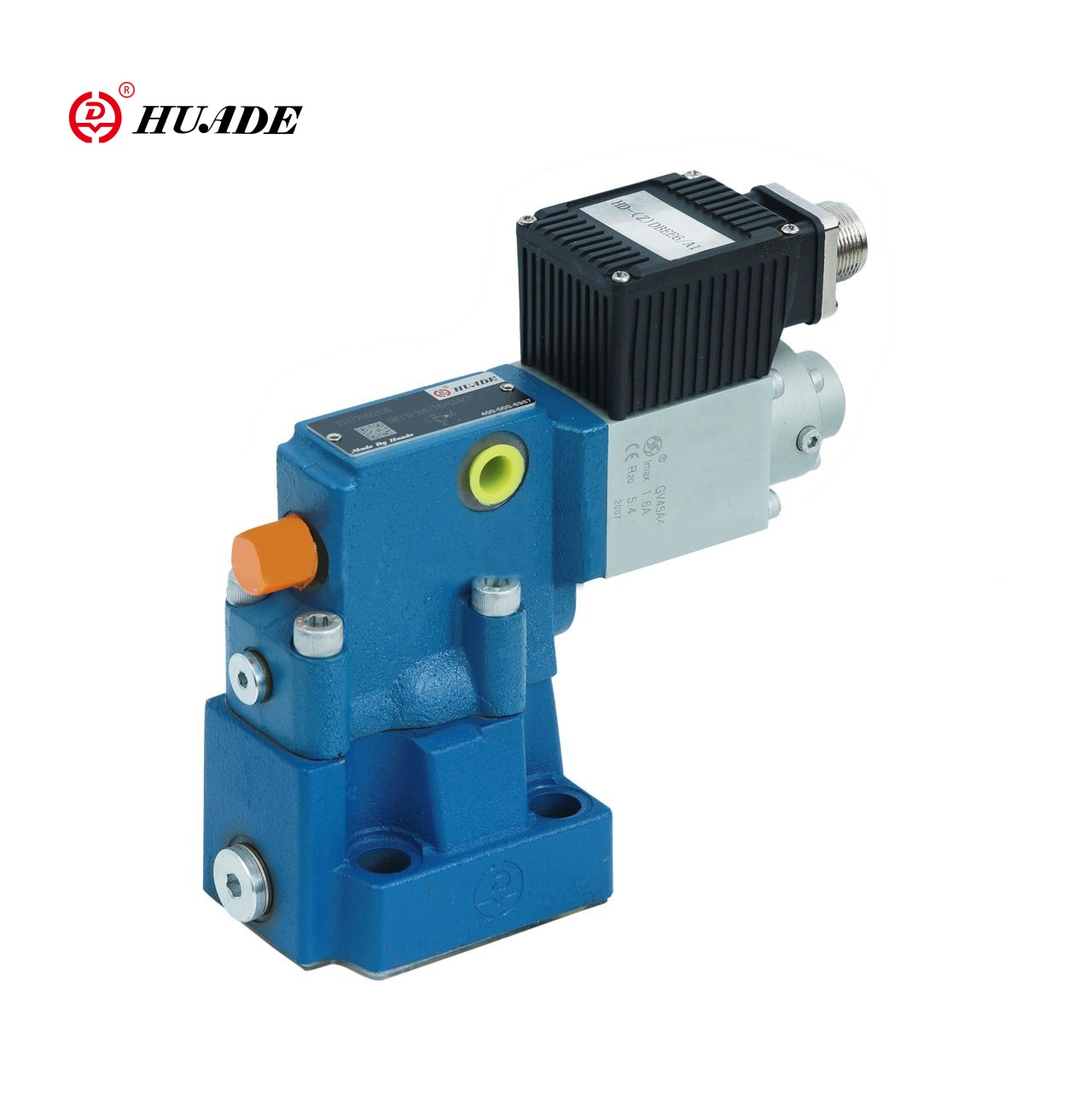

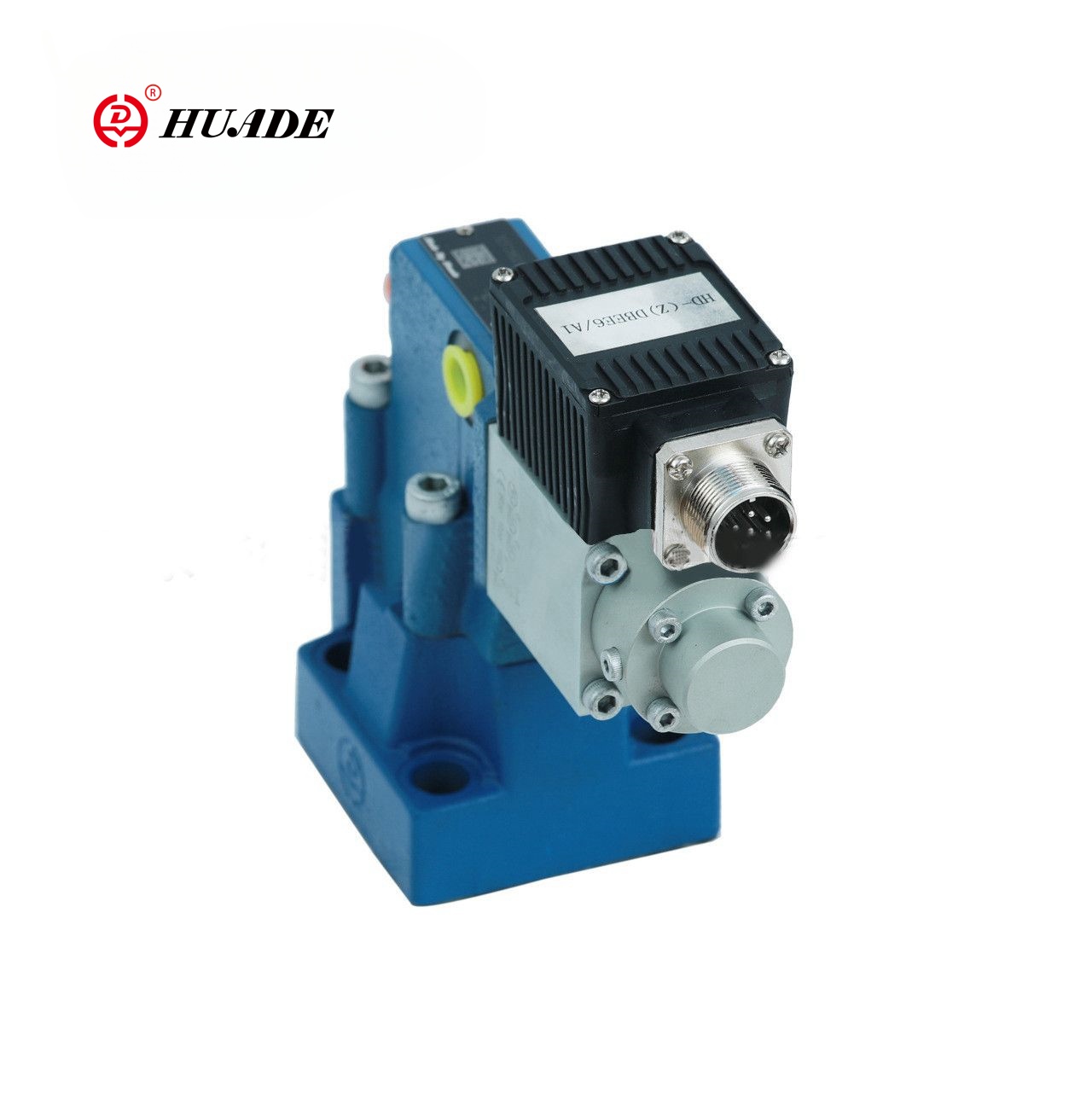

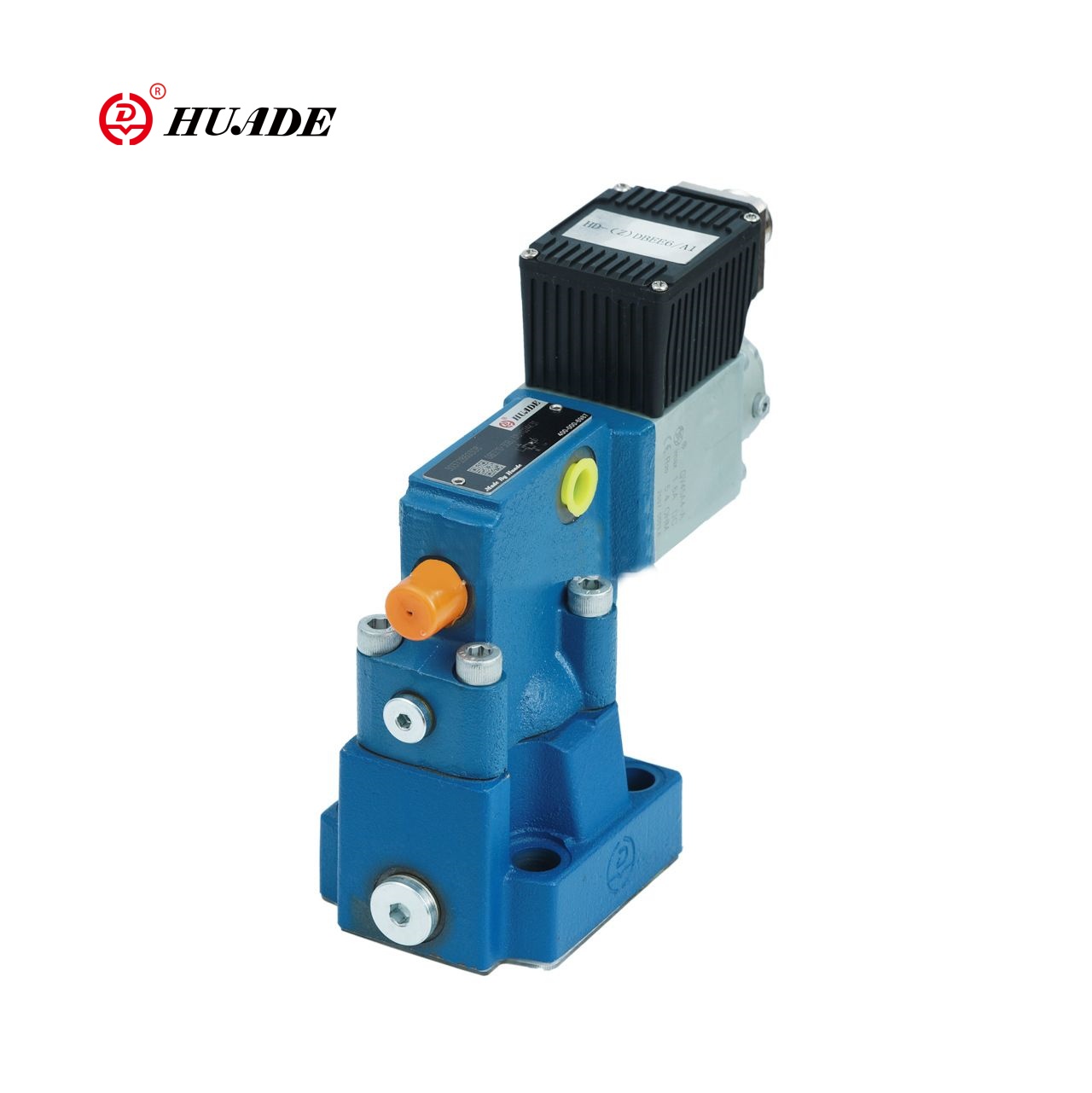

Пропорционално облекчаване на налягането ZDBEE-1x

Пропорционалният релефен клапан ZDBEE-1X е пилотен релефен клапан, който се задвижва от пропорционален соленоид за постигане на безстепенна настройка и прецизен контрол на налягането на системата. Този пропорционален клапан може напълно да замени същия модел от Rexroth. Huade Hydraulic клапани приемат същите стандарти като Rexroth, но цената е по -ниска.

Параметър на продукта на пропорционалния клапан за облекчаване на налягането zdbee-1x

Характеристика на продукта и прилагане на пропорционален клапан за облекчаване на налягането ZDBEE-1x

Характеристики:

▶ Клапан за ограничаване на системното налягане

▶ Задействане чрез пропорционални соленоиди

▶ За монтаж на подплата или дизайн на сандвич

▶ Клапан и контролна електроника от един източник

▶ Типове HD-ZdBee с интегрирана контролна електроника

①low пример за разпространение на характеристичната крива на налягането на стойността на командата

② Неизпомнено регулируеми рампи нагоре и надолу

Приложение:

Пропорционалният релефен клапан ZDBEE-1x е подходящ за хидравлични системи, които изискват прецизен контрол на налягането, като инженерни машини, машини за леене на инжектиране, металургично оборудване и други полета.

Функция и секция на пропорционално налягане на клапан ZDBEE-1x

Пропорционални клапани за намаляване на налягането, типове HD-DBE се задействат с помощта на пропорционален соленоид. Тези клапани се използват за ограничаване на системното налягане. С тези клапани е възможно да се регулира безкрайно налягането на системата, което трябва да бъде ограничено във връзка със стойността на електрическата команда.

Тези клапани основно се състоят от пропорционален соленоид (1), корпусът (2), патрона на клапана (3), макарата (4) и пилотния поп (8). Пропорционалният соленоид преобразува електрическия ток пропорционално в механична сила. Увеличаването на тока причинява съответно покачване на соленоидната сила. Соленоидната арматурна камера е пълна с хидравлична течност и се балансира под налягане. Настройката на налягането на системата се извършва чрез пропорционалните соленоиди (1) във връзка със стойността на командата. Налягане, произтичащо от системата в порт P действа от дясната страна на макарата (4). В същото време налягането на системата действа чрез контролната линия (6), която е снабдена с отвор (5) от пружината, натоварена страна на макарата (4). Чрез допълнителна стрелка (7) налягането на системата действа върху пилотния поп (8) срещу силата на пропорционалния соленоид (1). След като налягането на системата достигне предварително зададената стойност, пилотният поп (8) повдига от мястото си. В зависимост от модела, пилотното масло вече може да изтича външно чрез порт A (Y) или вътрешно в резервоара, това има ефект на ограничаване на налягането върху натоварената от пружината страна на макарата (4). Ако налягането на системата продължава да се повишава леко, по -високото налягане от дясната страна на макарата изтласква макарата вляво в контролно положение P до T. При минимален контролен ток -съответства на командната стойност от нула -минималното разположено налягане ще бъде зададено.

Структура на пропорционалния клапан за намаляване на налягането ZDBE-1x

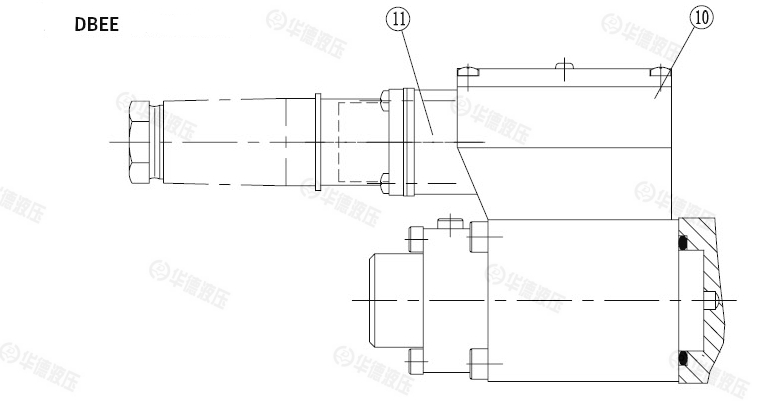

Структура на пропорционалното налягане на клапана ZDBEE-1x

По отношение на функционалния дизайн пропорционалният клапан ZDBEE-1X основно съответства на пропорционалните релефни клапани ZDBE. Единствената разлика е, че пропорционалният соленоид е оборудван с корпус ⑩, в рамките на който е изграден електронният контролер. Захранването и зададеното напрежение се получават чрез пристав конектор (11).

Настроената крива на налягане на точката е предварително зададена от производителя въз основа на принципа на минималните производствени допустими отклонения. Времето на рампата за увеличаване и намаляване на налягането може да бъде независимо коригирано с помощта на съответните потенциометри.

Символ на пропорционалното облекчаване на налягането ZDBEE-1x
