Когато работите с хидравлични системи, изборът на правилния насочващ управляващ клапан може да улесни или наруши работата ви. Насочващият управляващ вентил Bosch Rexroth 4WE 10 E спечели репутацията си на надежден работен кон в промишлени приложения и има основателни причини инженерите да се връщат към него.
Какво прави 4WE 10 E управляващ клапан специален

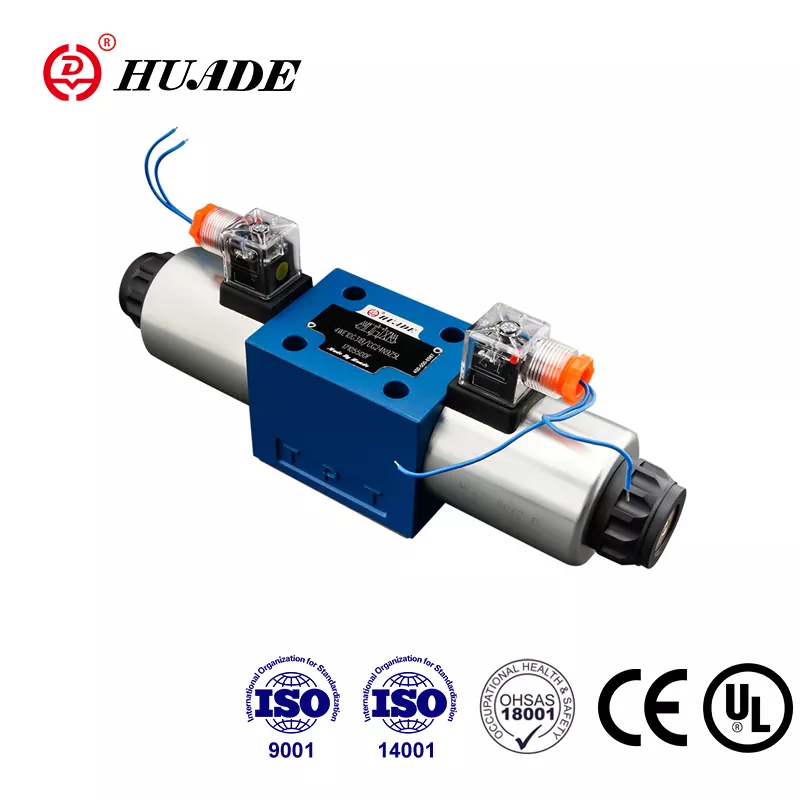

Rexroth 4WE 10 E е електромагнитен клапан с директно действие, който контролира как хидравличната течност се движи през вашата система. Мислете за него като за контролер на трафика за вашето хидравлично масло. Той казва на течността накъде да отиде, кога да спре и кой път да поеме. Този конкретен клапан използва електромагнитни бобини за преместване на вътрешна макара, която след това пренасочва потока, за да накара вашите хидравлични цилиндри или двигатели да се движат точно както ви е необходимо.
Това, което отличава този насочващ управляващ клапан, е неговият дизайн със затворен център, маркиран с това "E" в името му. Когато вентилът се намира в неутрално положение, всички портове остават блокирани. Вашият хидравличен задвижващ механизъм задържа позицията си, без да се отклонява, което е от голямо значение, когато вдигате тежки товари или трябва да държите нещо напълно неподвижно.
Разбивка на номера на модела
Името 4WE 10 E ви казва всичко за това какво прави този клапан. „4“ означава, че има четири порта за свързване на вашите хидравлични линии. „WE“ показва, че това е управляващ клапан с директно действие със соленоид. „10“ се отнася до неговия размер, който следва стандарта NG10, известен също като CETOP 5 или ISO 4401-05-04-0-05. Тази стандартизация означава, че Rexroth 4WE 10 E физически ще пасне на всяка монтажна повърхност, проектирана за вентили NG10, като ви дава гъвкавост при подмяна на старо оборудване или изграждане на нови системи.
Обозначението "E" описва конфигурацията на макарата. В света на вентилите различните букви представляват различни модели на потока. E-типът държи всички портове затворени в централна позиция, което го прави идеален, когато трябва да държите товара стабилен без движение.
Техническите възможности, които имат значение
Насочващият управляващ вентил 4WE 10 E се справя със сериозно налягане. Той може да работи при до 350 бара на главните портове, което се превежда на около 5075 паунда на квадратен инч. Това е достатъчно за повечето тежки индустриални приложения, от машини за леене под налягане до строително оборудване.
Капацитетът на потока варира в зависимост от това дали сте избрали DC или AC захранване. Версията с постоянен ток на този насочващ управляващ клапан на Rexroth се движи до 160 литра в минута, докато версията с променлив ток достига максимум до 120 литра в минута. Тази разлика съществува, защото намотките за променлив ток генерират повече топлина, когато вентилът остава под напрежение, така че Bosch Rexroth ограничава потока, за да предотврати проблеми с прегряване.
Времето за реакция е важно, когато имате нужда от бързи и прецизни движения. 4WE 10 E се включва за 45 до 70 милисекунди и освобождава за 35 до 45 милисекунди при използване на DC захранване. Това е достатъчно бързо за повечето автоматизирани производствени линии. Ако имате нужда от още по-плавна работа, можете да добавите опционални амортизиращи вложки, които забавят действието на превключването, за да намалят удара във вашата система.
Как работи затвореният център
Конфигурацията на макарата тип Е дава на този насочващ контролен клапан неговата способност за задържане на натоварване. Представете три позиции: център, ляво и дясно. В централна позиция вътрешните кацания на макарата блокират всичките четири порта. Порт P се свързва към вашата помпа, порт T отива към вашия резервоар, а портове A и B се свързват към вашия задвижващ механизъм. Когато всичко остане блокирано, маслото, уловено в цилиндъра ви, не може да избяга, така че товарът ви остава точно там, където сте го оставили.
Включете намотката "a" и макарата се измества наляво. Сега порт P се свързва с порт A, докато порт B се оттича към порт T. Вашият задвижващ механизъм се разширява. Превключете на намотка "b" и макарата се движи надясно, обръщайки модела на потока. Порт P захранва порт B, докато порт A се връща към резервоара, прибирайки вашия задвижващ механизъм.
Това разположение със затворен център работи идеално за приложения като повдигащи маси, скоби и машини за пресоване, където задържането на позиция има повече значение от енергийната ефективност. Компромисът е, че вашата помпа продължава да създава налягане, дори когато нищо не се движи, което генерира топлина и губи енергия. Обикновено ще комбинирате този Rexroth 4WE 10 E с предпазен клапан, за да защитите вашата система.
Приложения от реалния свят
Производствените предприятия използват управляващия клапан 4WE 10 E по безброй начини. Машините за леене под налягане разчитат на него, за да контролират прецизното затягане на формата. Оборудването за леене под налягане го използва за точно позициониране на метални части. Строителните машини се възползват от способността си да задържат позиции на кофата и стрелата на склонове, без да се носят.
Вентилът също се показва в морски приложения, металообработващо оборудване и прецизни производствени системи. Всеки път, когато имате нужда от хидравличен задвижващ механизъм, за да останете под товар, дизайнът със затворен център на този управляващ клапан на Rexroth осигурява контрола, от който се нуждаете.
Монтаж и монтаж

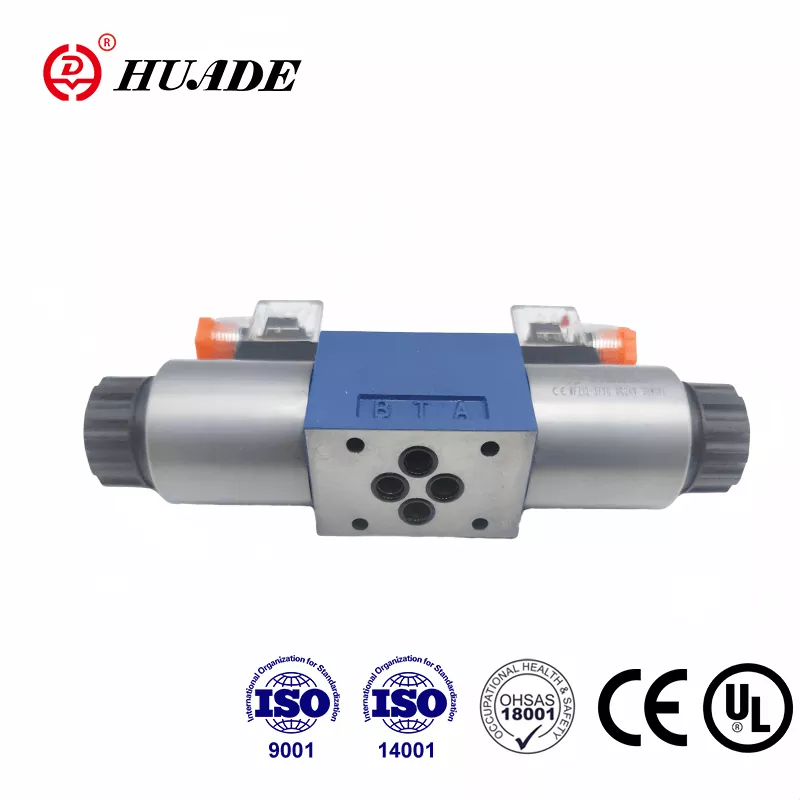

4WE 10 E се монтира директно към подложка, която отговаря на стандарта NG10. Този модулен подход опростява инсталирането и подмяната. Можете да подредите допълнителни клапани отгоре, като използвате колекторни блокове, изграждайки компактни вентилни възли, които спестяват място и намаляват броя на маркучите и фитингите, от които се нуждаете.
Дизайнът на соленоид с мокра арматура предлага практически предимства. Намотката се намира в масло, което помага за разсейването на топлината и намалява шума. Можете да завъртите бобината на 360 градуса, за да позиционирате електрическия конектор, където е най-удобно. Ако бобина се повреди, можете да я смените, без да източвате хидравличната си система, минимизирайки времето за престой.
Електрическите връзки следват стандарта DIN EN 175301-803, със степен на защита IP65 или IP67 в зависимост от вашата конфигурация. Опциите за напрежение включват 12, 24, 110 и 230 волта както за постоянен, така и за променлив ток, с допустимо отклонение от плюс или минус 10 процента.
Сравнение с други опции
Когато пазарувате за управляващ клапан с размер NG10, ще срещнете алтернативи от Parker, Eaton и други производители. Серията Parker D3W предлага сходни стойности на налягането и потока, но превключва по-бавно, отнемайки около 110 милисекунди, за да реагира. Eaton DG4V-5 съответства на капацитета на потока, но не уточнява честотата на цикъла си толкова ясно.
Rexroth 4WE 10 E се откроява с по-бързото си време за реакция и по-висока способност за цикличност. Може да обработва до 15 000 превключващи операции на час, което го прави подходящ за високоскоростни автоматизирани процеси. Опцията за регулируемо демпфиране също така ви дава повече контрол върху това колко бързо се превключва вентилът, като ви помага да настроите фино поведението на вашата система.
Цената варира значително в зависимост от спецификациите и мястото, където купувате. Основните конфигурации на този управляващ клапан на Rexroth започват от около $56, докато версиите със специални покрития, персонализирано напрежение или подобрени уплътнения могат да надхвърлят $1200. Ще ги намерите чрез официални дистрибутори на Bosch Rexroth, къщи за индустриални доставки и онлайн пазари. Когато купувате, проверете дали номерът на модела отговаря точно на вашите изисквания, като обърнете специално внимание на номиналното напрежение и типа на макарата.
Поддържане на работа
Най-големият враг на всеки управляващ клапан е замърсяването. Частиците мръсотия във вашето хидравлично масло причиняват залепване на макарата, което води до нестабилна работа или пълна повреда. 4WE 10 E се нуждае от масло, филтрирано до 10 микрона, което съответства на NAS 1638 Class 9 или ISO 4406 20/18/15 нива на чистота.
Редовната поддръжка започва с наблюдение на вашето масло. Проверете за обезцветяване, което показва прегряване или окисление. Периодично тествайте вискозитета, тъй като маслото, което е твърде рядко или твърде гъсто, влияе върху работата на клапана. Сменяйте филтрите по график и обмислете инсталирането на манометри, за да откриете проблемите навреме.
Когато този управляващ клапан на Rexroth се задейства, симптомите обикновено сочат конкретни причини. Ако вентилът залепва, но работи, когато натиснете ръчното управление, вероятно е замърсяване. Изгорелите бобини при версиите с променлив ток често са резултат от прекомерен поток, причиняващ залепване на макарата, докато е под напрежение, прегрявайки бобината. Външните течове обикновено идват от износени уплътнения, докато вътрешните течове се показват като бавно, гъбесто движение на задвижващия механизъм.
Почистването на вентила изисква внимание. Извадете го от системата, внимателно го разглобете и почистете отвора и макарата с WD-40 или подобен разтворител. Продухайте каналите със сгъстен въздух и проверете за износване или повреда. Сменете уплътненията, като използвате правилния комплект за вашата версия на вентила, като отбележите, че приложенията при висока температура се нуждаят от уплътнения от FKM, а не от стандартна NBR гума.
Направете правилния избор
Насочващият управляващ вентил 4WE 10 E превъзхожда, когато задържането на товара има значение. Неговият дизайн със затворен център предотвратява отклонение, бързата му реакция поддържа автоматизацията, а стандартизираният му монтаж опростява монтажа. Модулната конструкция ви позволява да изграждате сложни вериги за управление в компактни пространства, а намотките с мокра арматура предлагат дълъг експлоатационен живот с минимална поддръжка.
Помислете за енергийния компромис. Тази блокирана централна позиция поддържа помпата ви натоварена дори когато нищо не се движи, генерирайки топлина и консумирайки енергия. Ако енергийната ефективност надвишава задържането на позиция във вашето приложение, погледнете макарите тип J, които разтоварват помпата в неутрално положение. За приложения, които се нуждаят от свободно плаване, H-тип конфигурации с отворен център може да работят по-добре.
Свържете внимателно вашата електрическа система с вентила. DC версиите се справят с по-голям поток и реагират по-бързо, което ги прави изборът по подразбиране за повечето индустриални приложения. AC захранването работи добре за по-бавни операции, но не забравяйте, че ограничението на потока е 120 литра на минута, за да предотвратите повреда на бобината.
Rexroth 4WE 10 E е спечелил своето място в индустриалната хидравлика чрез десетилетия доказана производителност. Неговата комбинация от възможност за високо налягане, бърза реакция и надеждно задържане на товара го прави солиден избор за взискателни приложения. Поддържайте маслото си чисто, изберете правилната конфигурация на макарата за вашите нужди и този насочен контролен клапан ще осигури години на надеждна работа. Независимо дали сменяте съществуващ клапан или проектирате нова система, разбирането на това, което прави 4WE 10 E отметка, ви помага да извлечете максимума от вашето хидравлично оборудване.
