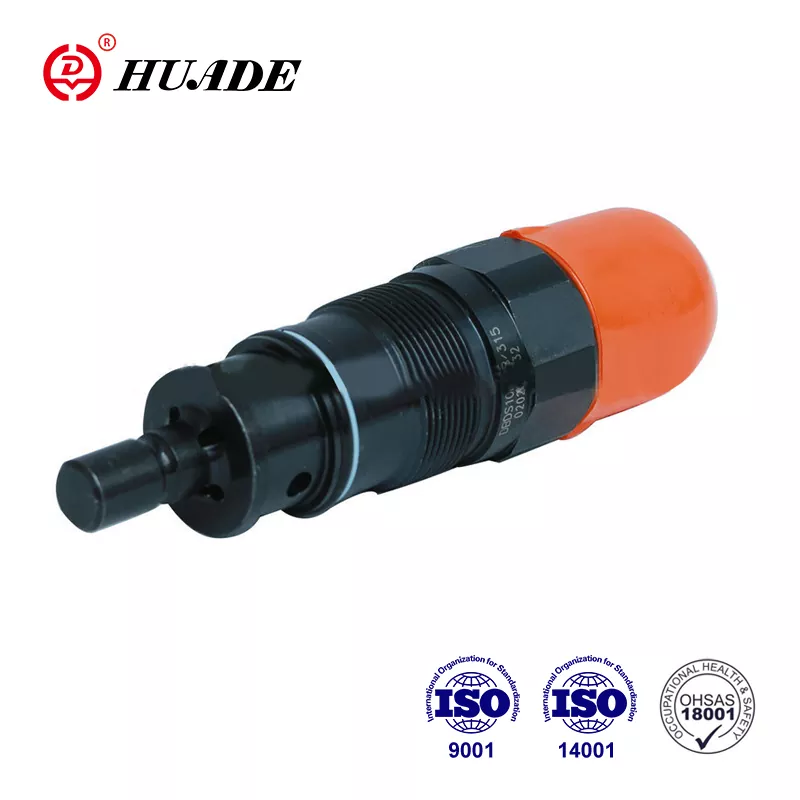

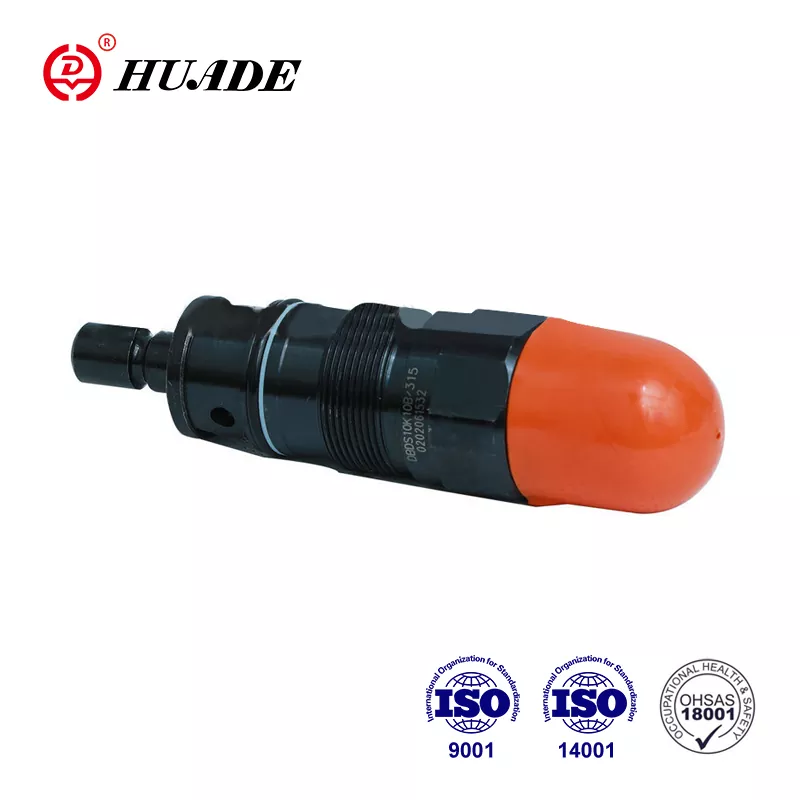

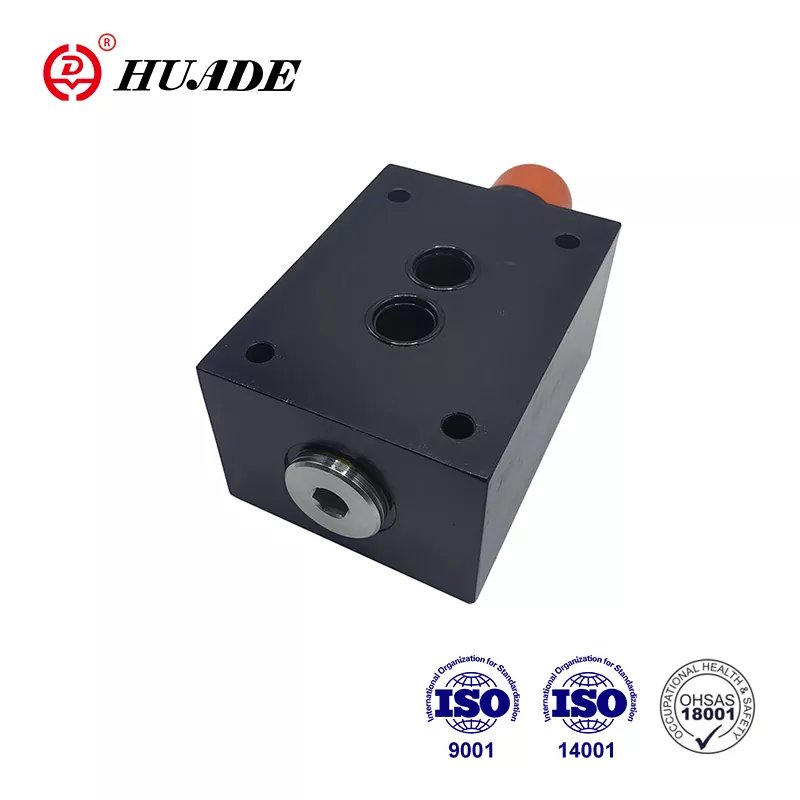

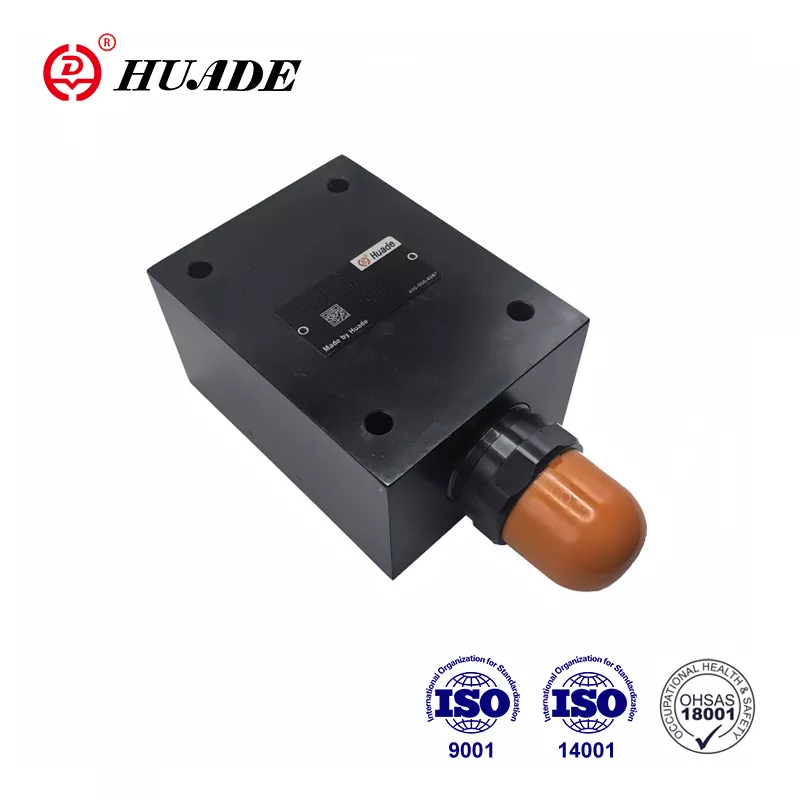

Вентил за облекчаване на налягането DBD

Пекин Huade Hydraulic Industrial Group е известна държавна компания, специализирана в проектирането, производството и обслужването на хидравлични продукти и оборудване. DBWT релефният клапан може да замени продуктите, предлагани от REXROTH®. Фабриката е преминала ISO9001, ISO14001 и OH SAS18001. Huade Hydraulic има добра система за проверка, за да гарантира високото качество на хидравличните клапани. Фабриката оперира повече от 750 броя за модерно оборудване, внесено от цял свят. Всеки клапан за налягане ще бъде опакован във водоустойчиви пластмасови торбички и стандартни картонени опаковки, с прикрепени анти-броящи марки. Хидравличните продукти Huade® се използват широко във военната индустрия за насърчаване на модернизацията на отбранителната техника.

Параметър на продукта на клапана за облекчаване на налягането DBD

Характеристика на продукта и прилагане на клапан за облекчаване на налягането DBD

Характеристики:

▶ Като клапан на патрона

▶ За връзки с резба

▶ За монтаж на подплата

▶ 3 елементи за регулиране на налягането, незадължително:

· Ротационно копче

· .Hex. винт на главата със защитна капачка

· Заключващо се ротационно копче с мащаб

Приложение:

Функции, секция и символи на клапан за облекчаване на налягането DBD

Клапаните за облекчаване на налягането на DBD са директно работещи поло клапани.

Те се използват за ограничаване на налягането в хидравлична система.

Клапите се състоят главно от ръкав (1), пружина (2), попче с амортисьорна макара (4) (етапи на налягане 2,5 до 40 MPa) или топка (4) (етап на налягане 63 MPa) и регулиращ елемент (3). Настройката на налягането на системата е безкрайно променлива чрез елемента на регулиране (3). Пролетта (2) избутва попката (4) върху седалката. P каналът е свързан към системата. Налягането, присъстващо в системата, се прилага към областта на попката (или топката).

Ако налягането в канал P се издигне над клапана, зададен в пружината (2), попът (4) се отваря срещу пружината (2). Сега потоците на течността на налягане се образуват в канал T. Ударът на попката (4) е ограничен от щифт. В ред за поддържане на добри настройки на налягането през целия диапазон на налягане, диапазонът на налягането се разделя на 7 етапа на налягане. Единият етап на налягане съответства на определена пружина за максимално работно налягане, което може да бъде поставено с него.

Структура и символи на клапан за облекчаване на налягането DBD

Символи на DBD

Забележете

1. Течността трябва да бъде филтрирана. Минималната финалност на филтъра е 20 ㎛.

2. Резервоарът трябва да се запечатва нагоре и на въздушния филтър трябва да бъде инсталиран на входа на въздуха.

3. Производители без подплата, когато напускате фабриката, ако се нуждаете от тях, моля, поръчайте специално.

4. Винтовете за фиксиране на Valve трябва да са високо ниво на интензивност (клас 10.9). Моля, изберете и ги използвайте, според параметъра, изброен в книгата с пример.

5. Грубостта на повърхността, свързана с клапана, се изисква грапавостта на повърхността е 0,8.

6. Повърхностно покритие на чифтосването е необходимо до 0,01/100 мм.
