Когато хидравличните системи трябва да задържат тежки товари безопасно или да предотвратят нежелан обратен поток на течността, инженерите често се обръщат към пилотно управлявани възвратни клапани. Сред тях типът SL, произведен от Bosch Rexroth, се откроява като надеждно решение за приложения в индустриално и мобилно оборудване. Това ръководство обяснява какво прави пилотно управлявания възвратен клапан SL различен от другите типове клапани, как работи и кога трябва да обмислите използването му във вашата хидравлична система.

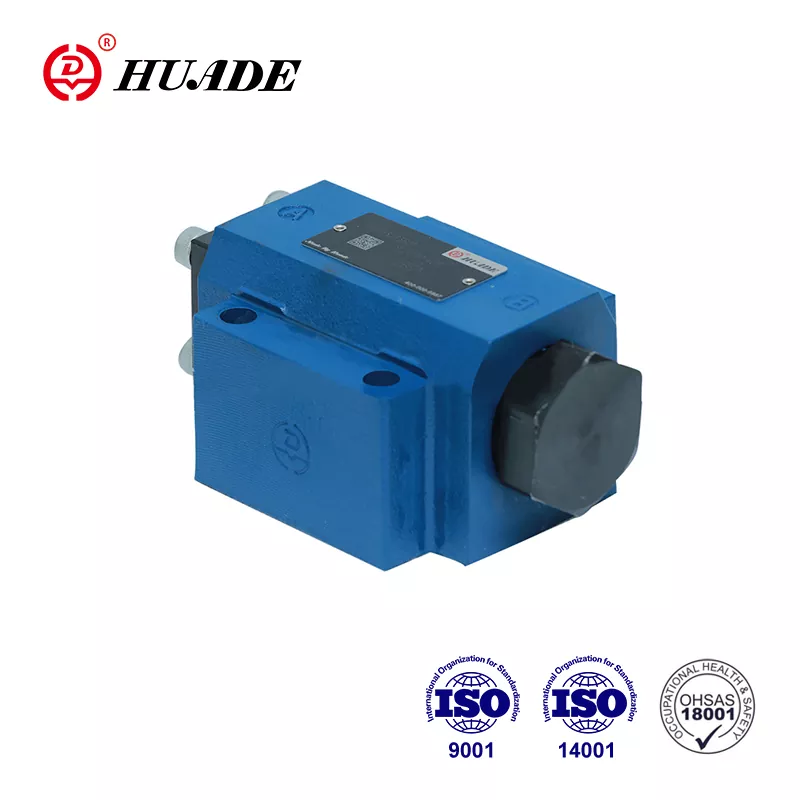

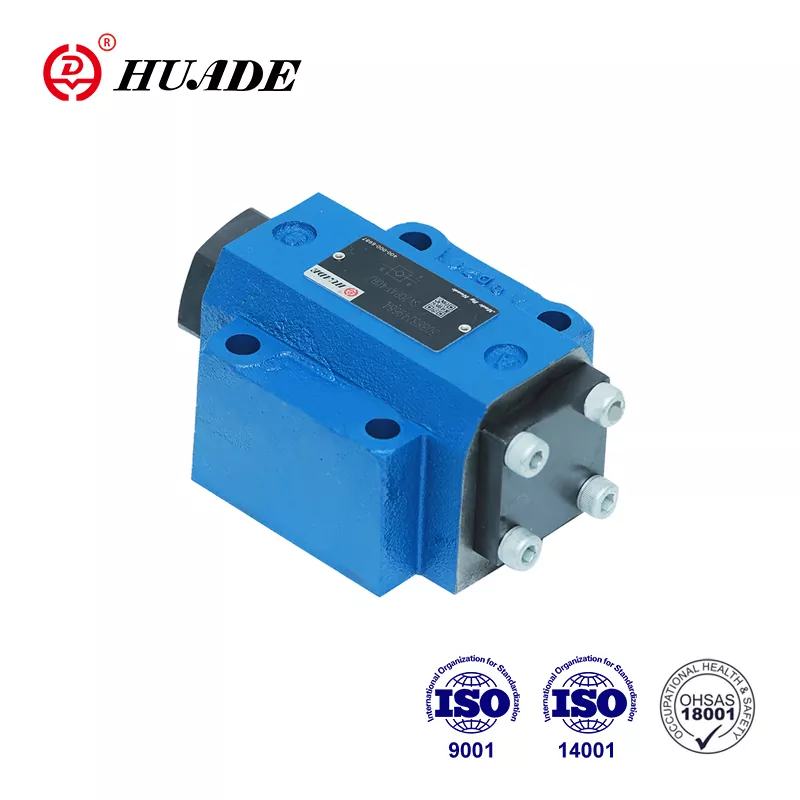

Какво представлява пилотно управляван обратен клапан SL?
Пилотно управляван възвратен клапан SL е хидравличен компонент, който позволява на течността да тече свободно в една посока, докато блокира потока в обратната посока, докато пилотният сигнал не го освободи. Обозначението "SL" се отнася специално за външния дренажен вариант на Bosch Rexroth от тяхната серия SV, предназначен за приложения, при които пилотното масло трябва да се оттича отделно от главната верига.
Вентилът използва дизайн на тарелка и може да се монтира върху подложка или да се свърже чрез портове с резба. Когато течността тече от порт A към порт B, вентилът се отваря лесно с минимално съпротивление. Когато налягането се опитва да изтласка течността обратно от B към A, вентилът се уплътнява напълно с нулево изтичане. Единственият начин за отваряне на клапана на заден ход е чрез прилагане на пилотно налягане към отвор X, което механично повдига тарелката и позволява контролиран поток.
Ключовата разлика между пилотно управлявания възвратен клапан SL и стандартния модел SV се крие във функцията за външен дренаж. Докато SV клапаните източват пилотното масло вътрешно обратно в системата, SL клапаните насочват това масло навън през отделен порт Y. Този външен дренаж дава на дизайнерите повече гъвкавост при изграждане на сложни хидравлични вериги, особено когато пилотният дренаж трябва да се свърже към резервоара независимо или когато вътрешният дренаж може да причини смущения в налягането.
Как работи пилотно управляваният възвратен клапан SL
Разбирането на принципа на работа на пилотно управляван възвратен клапан SL помага да се обясни защо той се представя толкова добре при приложения за задържане на товара. Клапанът съдържа няколко ключови компонента: основно тяло, първична тарелка, пилотна тарелка, компресионни пружини и управляващо бутало. Тези части работят заедно, за да създадат три различни режима на работа.
По време на свободния поток от A към B, хидравличната течност се натиска директно срещу цилиндъра, отваряйки го с много малко съпротивление. Падът на налягането през вентила остава под 5 бара при номинален дебит, което означава минимална загуба на енергия. Тази посока на свободния поток обикновено се свързва към страната на помпата на вашата хидравлична верига.
Когато налягането се изгради в обратната посока от B към A, системното налягане се комбинира със силата на пружината, за да избута цилиндъра здраво към неговото гнездо. Това създава пълно уплътнение без изтичане, което е от съществено значение за задържане на товарите на място. Вертикален хидравличен цилиндър, например, няма да се отклони надолу дори при пълно натоварване, тъй като пилотно управляваният възвратен клапан SL поддържа идеално блокиране.
Третият режим се активира, когато приложите пилотно налягане към отвор X. Това налягане действа върху управляващото бутало, което има по-голяма повърхност от основната тарелка. Механичното предимство позволява сравнително ниско пилотно налягане да преодолее високото системно налягане от блокираната страна. В конфигурацията SL външният дренажен порт Y разделя пилотната камера от порт А, като гарантира, че върху буталото действа само предвиденото управляващо налягане без намеса от страна на товара.
Някои модели SL с възвратен клапан с пилотно управление включват функция за декомпресия, идентифицирана с буквата "A" в обозначението на модела. Тези клапани имат малка сферична тарелка, която се отваря леко преди основната тарелка да се повдигне. Това поетапно отваряне постепенно освобождава уловеното налягане, намалявайки удара и шума във вашата хидравлична система. Вариантът "B" се отваря директно без този етап на предварително отваряне, осигурявайки по-бърза реакция, но потенциално генерирайки повече пикове на налягането.
Минималното необходимо пилотно налягане зависи от натоварването, което трябва да преодолеете. Инженерите изчисляват това, използвайки формулата: пилотното налягане трябва да бъде по-малко от натоварването, умножено по съотношението на площта на тарелката към площта на контролното бутало. За практически цели повечето модели SL с пилотно управлявани възвратни клапани се нуждаят от поне 5 бара пилотно налягане, за да започнат да се отварят, като точното изискване варира в зависимост от условията на натоварване и размера на клапана.
Технически спецификации и данни за ефективността
Bosch Rexroth произвежда пилотно управлявани възвратни клапани SL модели с номинални размери, вариращи от NG10 до NG32, покриващи широк спектър от индустриални приложения. Тези клапани поддържат максимално налягане до 315 бара и дебит, достигащ 550 литра в минута, което ги прави подходящи за взискателни хидравлични системи.
Най-малкият размер NG10 работи добре за компактни машини, обработвайки до 100 литра в минута с контролен обем от само 2,5 кубични сантиметра в порт X. Клапаните от среден клас NG16 и NG20 поддържат скорости на потока до 300 литра в минута, докато най-големите модели NG25 и NG32 побират 550 литра в минута за тежко индустриално оборудване. Всеки размер поддържа едно и също максимално работно налягане от 315 бара, въпреки че контролното налягане може да варира от 5 до 315 бара в зависимост от вашите нужди на приложение.
Съображенията за теглото са от значение за дизайнерите на мобилно оборудване. Пилотно управляван възвратен клапан NG10 SL в конфигурация за монтаж на плоча тежи приблизително 1,8 килограма, докато моделът NG32 достига 7,8 килограма. Версиите с резбова връзка добавят приблизително 0,3 килограма към тези цифри. Физическите размери варират съответно, като NG10 е с дължина около 100,8 милиметра и използва резба на порт G1/4, докато NG32 се простира до 140 милиметра с портове G1 1/2.
Температурните показатели покриват типичните индустриални условия. Със стандартни NBR уплътнения пилотно управляваният възвратен клапан SL работи надеждно от минус 30 градуса по Целзий до плюс 80 градуса по Целзий. Ако вашето приложение включва по-високи температури или агресивни течности, уплътнителният материал FKM осигурява по-добра устойчивост. Клапанът приема хидравлични течности с вискозитет, вариращ от 2,8 до 500 квадратни милиметра в секунда, въпреки че оптималната работа се постига със стандартно масло HLP46 при 40 градуса по Целзий.
Контролът на замърсяването остава критичен за дългия живот на клапана. Bosch Rexroth препоръчва поддържане на чистотата на течността до ISO 4406 клас 20/18/15 или по-висок. Следването на техните стандарти за филтриране RE 50070 помага за предотвратяване на запушването на пилотните канали, което е един от най-често срещаните режими на повреда при пилотно управляваните възвратни клапани.
Избор на правилния модел за вашето приложение
Изборът между различни варианти SL на възвратен клапан с пилотно управление зависи от няколко фактора в дизайна на вашата хидравлична система. Основната конфигурация SL с един пилот работи добре, когато трябва да контролирате потока само в една посока. Тази настройка е често срещана при приложения с вертикален цилиндър, където гравитацията се опитва да издърпа товара надолу и имате нужда от възможност за дистанционно освобождаване.
Двойните пилотни версии осигуряват управление в двете посоки, което ги прави идеални за двойнодействащи цилиндри, които изискват задържане на товара в двата края на хода. Строителното оборудване, като рамена на багери, често използва тази конфигурация, за да предотврати отклоняването в двете посоки, когато операторът пусне контролите. Двойната пилотна характеристика на пилотно управлявания възвратен клапан SL гарантира, че товарът остава точно там, където е позициониран, независимо от външните сили.
Опцията за декомпресия става важна, когато вашата система изпитва високи диференциали в налягането или когато внезапното освобождаване на налягането може да повреди компоненти. Моделите от тип A със степен на предварително отваряне на топката намаляват ударите в хидравличните линии и минимизират шума по време на превключване на клапана. Това ги прави предпочитани за приложения, където комфортът на оператора е от значение или където пиковете на налягането могат да навредят на чувствителните компоненти. Моделите тип B без предварително отваряне реагират по-бързо и работят добре, когато бързото задействане на клапана е по-важно от постепенното освобождаване на налягането.
Изборът на метод на свързване зависи от архитектурата на вашата система. Монтажът на подплоча съгласно стандартите DIN 24340 позволява компактно интегриране на колектор и по-чиста водопроводна инсталация, особено ценно при мобилно оборудване, където пространството е ограничено. Резбовите връзки предлагат по-голяма гъвкавост за приложения за преоборудване или системи, където монтирането на колектор не е практично. Пилотно управляваният възвратен клапан SL поддържа и двата подхода със съвместими размери.
Регулирането на налягането при отваряне осигурява друг параметър за настройка. Стандартните модели използват настройки за предварително натоварване на пружината между 1,5 и 10 бара, което определя колко обратен натиск се създава, преди главната тарелка да се закрепи здраво. По-ниските налягания на отваряне позволяват по-лесен свободен поток, но могат да доведат до повторно поставяне на клапана по-късно по време на намаляване на налягането. По-високите налягания на отваряне осигуряват положително прилягане, но увеличават спада на налягането в посоката на свободния поток.
Където пилотно управляваните възвратни клапани SL се представят най-добре
Индустриалната автоматизация разчита в голяма степен на SL технологията на пилотно управлявания възвратен клапан за прецизен контрол на натоварването. Производствените преси използват тези клапани, за да поддържат позицията на цилиндъра по време на циклите на пресата, предотвратявайки изместването на тежката горна плоча при падане на хидравличното налягане. Машините за леене под налягане използват подобни настройки, за да държат половинките на матрицата заключени при висока сила на затягане, осигурявайки постоянно качество на детайлите.
Мобилното оборудване представлява може би най-голямата област на приложение за пилотно управлявания възвратен клапан SL. Всички багери, челни товарачи и багери се нуждаят от надеждно задържане на товара в техните вериги на стрелата, носача и кофата. Когато оператор паркира машината с повдигната кофа, пилотно управляваният възвратен клапан предотвратява пълзенето на товара надолу поради изтичане на уплътнението на цилиндъра или термично разширение на уловеното масло. Конфигурацията на външния дренаж на SL клапаните работи особено добре в тези приложения, тъй като избягва обратната връзка на вътрешното налягане, която може да причини нестабилност.
Приложенията на кранове изискват още по-висока надеждност, тъй като падането на товара създава сериозни опасности за безопасността. Стабилизаторите на конзолата на мобилните кранове използват пилотно управлявани възвратни клапани SL, за да поддържат позиция в продължение на дни или седмици по време на продължителни повдигания. Характеристиката на нулево изтичане гарантира, че кранът остава нивелиран през цялата работа. Много дизайни на кранове включват двойни пилотно управлявани възвратни клапани от двете страни на всеки цилиндър, създавайки излишно задържане на товара, което продължава да функционира дори ако единият клапан се повреди.
Съоръженията за пречистване на вода са открили, че моделите SL с пилотно управлявани възвратни клапани опростяват процедурите за поддръжка. Помпените станции използват тези клапани за изолиране на двигатели по време на обслужване, като същевременно позволяват дистанционно активиране за обратно промиване на филтрите. Външният пилотен дренаж позволява на персонала по поддръжката да контролира отварянето на клапана от безопасно разстояние, като държи работниците далеч от зони с високо налягане. Тази дистанционна възможност намалява времето за престой и подобрява безопасността в сравнение с ръчно управляваните изолационни вентили.
Системите за контрол на наклона на перките на вятърни турбини представляват нарастващо приложение за пилотно управлявани възвратни клапани. Всяка лопатка се свързва с хидравлични цилиндри, които регулират ъгъла спрямо вятъра. Пилотно управляваният възвратен клапан SL поддържа позицията на лопатката по време на нормална работа, като същевременно позволява бързо регулиране при промяна на условията на вятъра. Спецификацията за нулеви течове има значение тук, защото дори малките промени в ъгъла на лопатките влияят върху ефективността на турбината и структурното натоварване.
Оборудването за обработка на материали като мотокари се възползва от прецизния контрол, който тези клапани осигуряват. Цилиндрите за повдигане на мачтата трябва да държат товари на всякаква височина без дрейф, което пилотно управляваният възвратен клапан SL постига надеждно. Вариантът с двоен пилот позволява контролирано спускане дори при големи натоварвания чрез модулиране на налягането на пилота, за да се създаде плавно спускане вместо свободно падане.
Предимства, които отличават SL клапаните
Най-същественото предимство на пилотно управляван възвратен клапан SL е неговата характеристика на нулево изтичане в блокираната посока. За разлика от възвратните клапани с директно действие, които могат да просмукват леко при високо налягане, или уравновесяващите клапани, които по своята същност имат известно контролирано изтичане, SL клапанът създава перфектно уплътнение. Това е от решаващо значение за задържане на статично натоварване, където дори незначително отклонение се натрупва с течение на времето в значителни грешки в позицията.
Възможността за дистанционно управление разширява обхвата на оператора и подобрява безопасността. Чрез прилагане на пилотски натиск от отдалечено място можете да освободите товари, без да стоите близо до потенциално опасно оборудване. Системите за аварийно спиране могат също да се интегрират със SL вериги на управляван възвратен клапан, като автоматично освобождават заклещени товари, когато се активират предпазните блокировки. Тази гъвкавост се оказва ценна в автоматизирани системи, където човешката намеса трябва да бъде сведена до минимум.
Високият капацитет на потока спрямо размера на вентила помага на системните дизайнери да минимизират обема на компонентите. Най-големият пилотно управляван възвратен клапан SL моделите обработват 550 литра в минута, достатъчни за повечето индустриални бутилки, като същевременно поддържат компактни монтажни размери. Тази възможност за висок поток идва с нисък спад на налягането в посоката на свободния поток, обикновено под 5 бара при номинален дебит, което означава по-малко загуба на енергия и по-ниски работни температури.
Бързата реакция на променящите се условия дава предимство на пилотно управляваните възвратни клапани при динамични приложения. Когато се прилага пилотно налягане, клапанът се отваря бързо, а когато пилотното налягане се освободи, пружината и системното налягане затварят затвора почти моментално. Вариантите за декомпресия забавят това действие умишлено, за да намалят шока, но дори тези модели реагират по-бързо от алтернативните типове клапани, които разчитат на флуидно триене или сложни измервателни вериги.
Двупосочната гъвкавост в двойни пилотни конфигурации елиминира необходимостта от множество клапани в сложни вериги. Един пилотно управляван възвратен клапан SL с двойни пилотни входове може да замени два отделни клапана в приложения, изискващи задържане на товара в двете посоки. Това намалява броя на частите, потенциалните точки на течове и цялостната сложност на системата, като същевременно подобрява надеждността чрез по-малко компоненти.
Разбиране на ограниченията и рисковете
Структурната сложност създава основния недостатък на конструкциите SL на възвратен клапан с пилотно управление в сравнение с по-простите клапани с директно действие. Допълнителните компоненти, включително пилотни тарелки, контролни бутала и външни дренажни канали, увеличават производствените разходи и създават повече потенциални точки на повреда. Малките пилотни канали са особено уязвими на замърсяване, което може да блокира управляващия сигнал и да попречи на клапана да се отвори, когато е необходимо.
Изискванията за поддръжка са по-високи за пилотно управляваните възвратни клапани, отколкото за по-простите алтернативи. Пилотните канали се нуждаят от редовна проверка и почистване, за да се предотврати запушване. Износването на уплътненията както на главната тарелка, така и на пилотната тарелка изисква периодична подмяна, обикновено с използване на NBR или FKM материали в зависимост от вашата течност и температурни условия. Тези задачи по поддръжката изискват повече технически познания, отколкото обслужването на основен възвратен клапан, което потенциално изисква специализирано обучение за персонала по поддръжката.
Приложенията с динамично натоварване могат да причинят проблеми с тракането при SL моделите с управляван възвратен клапан. Когато товарите осцилират или вибрират, вентилът може многократно да се отваря и затваря при праговото си налягане, създавайки шум и ускорено износване. Вентилите за противовес се справят по-плавно с тези динамични условия чрез своите прогресивни характеристики на отваряне. Ако вашето приложение включва постоянно движение на товара, а не статично задържане, възвратният клапан с пилотно управление може да не е най-добрият избор.
Ефектите на термично разширение представляват фин, но реален риск при приложения с пилотно управлявани възвратни клапани. Когато хидравличното масло, уловено между затворен клапан и товар, се затопли, то се разширява и увеличава налягането. Инженерите понякога наричат това "термично заключване", тъй като повишаването на налягането може да стане толкова силно, че пилотният сигнал да не може да го преодолее. Повишаването на температурата с около 10 градуса по Целзий може да доведе до повишаване на налягането над 100 бара в уловените обеми. Проектирането на термични предпазни клапани или обмислянето на температурно стабилни течности помага за смекчаване на този риск.
Съображенията за разходите правят моделите SL с пилотно управлявани възвратни клапани по-малко привлекателни за прости приложения. Основният възвратен клапан с директно действие струва значително по-малко и работи перфектно за директно предотвратяване на обратния поток, когато не се изисква задържане на натоварването. Усъвършенстваните контролни характеристики на SL клапан оправдават по-високата си цена само когато вашето приложение конкретно се нуждае от възможност за дистанционно освобождаване, нулево изтичане или прецизно двупосочно управление.
Сравняване на SL клапани с алтернативни решения
Директно действащите възвратни клапани представляват най-простата алтернатива на пилотно управлявания възвратен клапан SL. Тези основни клапани използват само налягането на течността, за да повдигнат цилиндъра срещу лека пружина, позволявайки поток в една посока, като същевременно блокират обратния поток. Те реагират много бързо и струват много по-малко от пилотно управляваните проекти. Обаче възвратните клапани с директно действие могат леко да изтекат при високо налягане, да се износват по-бързо поради директното натискане на течност върху цилиндъра и да не могат да бъдат отворени дистанционно в обратна посока. Те работят добре за защита на изхода на помпата или основна изолация на линията, но не отговарят на изискванията за истинско задържане на натоварването.
Вентилите за противовес комбинират функция за освобождаване на налягането с поведение на възвратния клапан, създавайки плавен контрол за динамични натоварвания. Тези клапани модулират отварянето въз основа на налягането на товара, позволявайки контролирано спускане на вертикални товари, като същевременно поддържат обратното налягане, за да предотвратят изтичане. Те се отличават с управление на движението на мобилно оборудване, където товарите се движат постоянно, като подемници на кранове или порти за повдигане на превозни средства. Компромисът е, че балансиращите клапани винаги имат известно контролирано изтичане и струват повече от тези с директно действие или пилотно управляваните възвратни клапани. За задържане на статично натоварване, където не е желателно движение, пилотно управляван възвратен клапан SL осигурява по-добра производителност на по-ниска цена.
Електрически управляваните електромагнитни клапани предлагат друга опция за възможност за дистанционно освобождаване. Тези вентили използват електромагнитни бобини за преместване на вътрешни макари или тарелки, като осигуряват управление на включване и изключване, без да се изисква пилотно налягане. Те работят добре в системи с електронна управляваща архитектура и могат да се интегрират директно с PLC и друго оборудване за автоматизация. Въпреки това, електромагнитните вентили обикновено имат по-нисък капацитет на потока от сравнително големи пилотно управлявани възвратни клапани, генерират топлина по време на непрекъснато захранване и се нуждаят от електричество, за да поддържат отворени позиции. Пилотно управляваният възвратен клапан SL печели в приложения, където хидравличната мощност е лесно достъпна и електрическата сложност трябва да бъде сведена до минимум.
Хидравличните предпазители представляват специализирана алтернатива за поддържане на критични за безопасността товари. Тези устройства се затварят автоматично, когато открият прекомерен дебит, което може да означава спукан маркуч или счупен фитинг. Те осигуряват аварийна защита, която пилотно управляваните възвратни клапани не могат да предложат. Предпазителите обаче не осигуряват възможност за дистанционно освобождаване и могат да се задействат фалшиво при законни условия на висок поток. Много инженери комбинират и двете технологии, като използват пилотно управляван възвратен клапан SL за нормално управление и хидравличен предпазител за аварийна резервна защита.
Практики за поддръжка, които удължават експлоатационния живот
Графиците за редовни инспекции поддържат надеждната работа на SL системите с пилотно управлявани възвратни клапани. Ежемесечните визуални проверки трябва да търсят външни течове на масло около уплътненията и монтажните повърхности. Дори малки течове показват влошаване на качеството на уплътнението, което ще се влоши с времето. Слушането за необичайни шумове по време на работа на клапана може да разкрие проблеми, преди да настъпи пълна повреда. Тракащи или пищящи звуци често означават нестабилни условия на налягане или износени повърхности на тарелката.
Поддържането на чистотата на флуида предпазва малките пилотни канали, които правят пилотно управляваните възвратни клапани уязвими на замърсяване. Следването на изискванията на ISO 4406 за клас чистота 20/18/15 означава, че вашата система за филтриране улавя частици, преди да могат да се настанят в контролните отвори. Използването на подходящо хидравлично масло без замърсяване с вода предотвратява корозията на вътрешните повърхности. Много програми за поддръжка включват тримесечно вземане на проби от масло и анализ, за да се провери дали нивата на замърсяване остават в рамките на приемливите граници.
Инспекцията на пилотната линия заслужава специално внимание, тъй като тези тръби и канали с малък диаметър се запушват лесно. Разединяването и обратното промиване на пилотните линии ежегодно премахва натрупаните отпадъци. Възвратните клапани в пилотната верига трябва да се почистят или сменят, ако показват признаци на залепване. Тестването на пилотното налягане с манометър потвърждава, че адекватен контролен сигнал достига порт X, когато дадете команда на пилотно управлявания възвратен клапан SL да се отвори.
Интервалите за смяна на уплътнението зависят от условията на работа, но обикновено се извършват на всеки две до пет години. NBR уплътненията издържат по-дълго при приложения с умерена температура, докато FKM уплътненията издържат на по-високи температури и агресивни течности, но струват повече. Когато сменяте уплътненията, проверете свързващите повърхности на тарелката и тялото на клапана за надраскване или износване, което може да попречи на доброто уплътняване дори с нови еластомери. Лекото полиране с фина абразивна хартия може да възстанови уплътнителните повърхности, но дълбокото набраздяване изисква смяна на тялото на клапана.
Функционалното тестване потвърждава, че пилотно управляваните възвратни клапани все още работят правилно. Един прост тест използва вертикален цилиндър, натоварен с тежест. При блокирано пилотно налягане товарът трябва да остане напълно неподвижен в продължение на часове или дни, демонстрирайки нулево изтичане. Прилагането на номинално пилотно налягане трябва да отвори вентила и да позволи на товара да се спусне плавно. Ако товарът пълзи надолу с изключено пилотно налягане или ако е необходимо прекомерно пилотно налягане за отваряне на клапана, е необходима поддръжка или подмяна.
Отстраняване на често срещани проблеми
Когато пилотно управляван възвратен клапан SL не успее да се отвори по команда, започнете с проверка на пилотното налягане в порт X. Използването на манометър при пилотната връзка потвърждава дали подходящото сигнално налягане достига до клапана. Ако пилотното налягане е под 5 бара, проблемът е в пилотната верига, а не в самия клапан. Проверете за блокирани линии, повредени пилотни клапани или недостатъчен капацитет на помпата на пилотното захранване.
Ако пилотното налягане се отчита правилно, но клапанът все още не се отваря, подозирайте замърсяване в пилотния канал или заседнало контролно бутало. Разглобяването на клапана обикновено разкрива мръсотия или корозия, предотвратяващи движението на буталото. Цялостното почистване на всички вътрешни проходи и подмяната на уплътненията обикновено възстановява функцията. В тежки случаи повърхността на контролното бутало може да бъде набраздена и да изисква подмяна.
Течът в блокираната посока показва повреда на тарелката или седалката. Малки количества замърсяване могат да се вградят в меката повърхност на цилиндъра, създавайки пътища за изтичане дори когато вентилът е затворен. Разглобяването и проверката ще покажат дали почистването на цилиндъра и седалката възстановява уплътнението или са необходими резервни части. Ако течът продължава след почистване, проверете дали налягането в системата не е надвишило номиналния капацитет на вентила, което може да повреди трайно уплътнителните повърхности.
Тракането или вибрациите по време на работа предполагат, че товарът е нестабилен или пилотното налягане осцилира. Уверете се, че товарът остава стабилен по време на работа на клапана. Ако самият товар вибрира, пилотно управляваният възвратен клапан SL може да не е правилното решение за това приложение. Нестабилността на налягането в пилотната верига може да доведе до многократно отваряне и затваряне на вентила при неговия праг. Инсталирането на акумулатор в пилотната линия често изглажда тези колебания в налягането и спира тракането.
Шумът по време на превключване на клапана обикновено означава, че функцията за декомпресия не работи правилно или приложението се нуждае от клапан тип A вместо тип B. Моделите без етап на предварително отваряне на сачмената тарелка освобождават внезапно налягане, което може да генерира акустичен удар в хидравличните линии. Ако шумът е неприемлив, преминаването към пилотно управляван възвратен клапан SL с вариант на декомпресия обикновено решава проблема. Алтернативно, добавянето на малък отвор в пилотната линия забавя отварянето на клапана, намалявайки шока с цената на малко по-бавна реакция.
Ситуациите с термично заключване изискват различни подходи за отстраняване на неизправности. Ако товарите станат трудни за преместване, след като системата не работи при горещи условия, разширението на уловената течност вероятно причинява прекомерно налягане. Инсталирането на малки термични предпазни клапани, настроени над нормалното работно налягане, но под капацитета на регулиране на пилота, позволява топлинно разширение, без да се засяга нормалната работа. Алтернативно, използването на стабилни на температура хидравлични течности намалява коефициентите на топлинно разширение.
Бъдещи развития и тенденции в индустрията
Дизайнерите на хидравлични системи все повече интегрират сензори с пилотно управлявани SL компоненти на възвратен клапан, за да позволят предсказуема поддръжка. Датчиците за налягане в пилотните линии следят силата на управляващия сигнал, като предупреждават операторите преди пилотното налягане да падне под функционалните нива. Сензори за замърсяване в дренажната линия от порт Y откриват кога започват да се натрупват частици, задействайки поддръжка, преди да възникне запушване. Тези интелигентни клапанни системи намаляват непланирания престой, като откриват проблемите навреме.
Екологичните разпоредби стимулират приемането на биоразградими хидравлични течности, особено в мобилно оборудване и горски приложения. Конструкциите на модерните SL контролни клапани с пилотно управление поемат тези течности чрез съвместими уплътнителни материали и подобрена защита от корозия. VDMA 24568 и подобни стандарти помагат на инженерите да изберат подходящи клапани за приложения с биомасла. Тъй като опасенията за околната среда нарастват, очаквайте по-широка съвместимост с алтернативни флуидни химикали.
Тенденциите на миниатюризация в мобилното оборудване създават търсене на по-малки, по-леки пилотно управлявани възвратни клапани, без да се жертва производителността. Усъвършенстваните производствени техники, включително 3D печат и прецизно леене, могат да позволят по-компактни дизайни. Намаляването на теглото има голямо значение при мобилно оборудване с електрическа батерия, където всеки килограм влияе върху работния обхват. Бъдещите модели SL с пилотно управлявани възвратни клапани може да включват по-леки материали като алуминий или пластмаса в компоненти, които не са под налягане.
Подобренията в енергийната ефективност се фокусират върху намаляване на падането на налягането в посоката на свободния поток. Дори текущият спад на налягането от 5 бара при номинален поток представлява загуба на енергия, която се превръща в топлина. Оптимизираната геометрия на пътя на потока може потенциално да намали спада на налягането наполовина, подобрявайки цялостната ефективност на системата. Тъй като разходите за енергия нарастват и натискът върху околната среда се увеличава, тези печалби от ефективността стават икономически по-привлекателни.
Интеграцията с електронни системи за управление вероятно ще се разшири. Докато пилотно управляваният възвратен клапан SL понастоящем разчита единствено на хидравлични пилотни сигнали, бъдещите версии могат да включват електронни пилотни клапани и сензори за положение, вградени директно в тялото на клапана. Тази интеграция опростява системната архитектура и позволява по-сложни алгоритми за управление, като същевременно поддържа механичната простота и надеждност, които правят пилотно управляваните възвратни клапани привлекателни.
Направете правилния избор за вашето приложение
Изборът на пилотно управляван възвратен клапан SL срещу алтернативни технологии изисква внимателна оценка на вашите специфични изисквания. Започнете, като определите дали вашето приложение се нуждае от задържане на статично натоварване или динамично управление на натоварването. Ако товарът трябва да остане напълно неподвижен, когато вентилът е затворен, характеристиката на нулево изтичане на пилотно управляван възвратен клапан SL го прави най-добрият избор. Ако товарът се движи често с контролирани скорости на спускане, балансиращият клапан вероятно служи по-добре.
Помислете дали възможността за дистанционно освобождаване има значение във вашия дизайн. Простите приложения, при които ръчната работа на вентила е приемлива, могат да използват по-евтини възвратни клапани с директно действие. Когато операторите трябва да контролират отварянето на клапана от разстояние или когато автоматизираните системи трябва да интегрират управление на клапана, пилотно управляваният възвратен клапан SL осигурява основна дистанционна работа чрез своята пилотна верига. Съображенията за безопасност често водят до това изискване, когато държането на персонала далеч от опасни зони подобрява цялостната безопасност на системата.
Оценете честно възможностите на вашата система за контрол на замърсяването. Моделите SL с възвратен клапан с пилотно управление изискват чиста хидравлична течност и правилно филтриране. Ако вашето приложение работи в запрашена среда с незначителна филтрация или ако практиките за поддръжка са непоследователни, по-простите типове вентили с по-малко малки проходи може да се окажат по-надеждни въпреки ограниченията на тяхната производителност. Не избирайте сложни вентили за системи, които не могат да поддържат чистотата, която тези клапани изискват.
Изискванията за дебит и налягане стесняват избора на размер на вентила. Измервайте действителните дебити във вашата верига, вместо да разчитате на капацитета на помпата, тъй като повечето системи не работят непрекъснато при максимален дебит. Изборът на най-малкия вентил, който се справя с вашите действителни дебити, минимизира цената и теглото. Номиналните стойности на налягането трябва да надвишават максималното налягане в системата с достатъчна граница на безопасност, като обикновено се избират вентили, оценени поне с 25 процента над максимално очакваното налягане.
Изискванията за външен дренаж определят дали имате нужда от модел SL или по-простият вариант SV е достатъчен. Ако вашият пилотен дренаж може да се върне в резервоара през същия колектор като главния клапан, моделите SV с вътрешен дренаж работят добре. Когато пилотният дренаж трябва да се насочи отделно, може би за да се гарантира, че налягането в резервоара не пречи на пилотната работа, външният дренажен порт Y на моделите SL с пилотно управляван възвратен клапан осигурява необходимата гъвкавост.
Ограниченията в пространството за монтаж влияят върху избора на стил на монтаж. Монтажът на подплоча предлага най-компактната инсталация, когато можете да проектирате колектор, който да побира множество клапани. Резбовите връзки осигуряват гъвкавост за приложения за модернизиране или тестови стендове, където производството на колектори не е практично. Измерете внимателно наличното пространство и прегледайте чертежите с размери, преди да се ангажирате с определена конфигурация за монтаж.
Заключение
Пилотно управляваният възвратен клапан SL изпълнява специфична, но важна роля в хидравличните системи, изискващи дистанционно контролирано задържане на товара при нулеви течове. Неговата външна дренажна конфигурация осигурява гъвкавост на дизайна, която стандартните SV модели не могат да съвпадат, особено ценна в сложни вериги, където маршрутът на пилотното налягане е от значение. Разбирането както на възможностите, така и на ограниченията на тези клапани помага на инженерите да вземат информирани решения за това кога да ги използват и как да ги поддържат правилно.
За приложения със статично натоварване в промишлена автоматизация, мобилно оборудване и критични за безопасността системи, технологията SL с пилотно управляван възвратен клапан осигурява надеждна производителност, която по-простите алтернативи не могат да се сравнят. По-високите разходи и изисквания за поддръжка са оправдани, когато нулевите течове и дистанционното управление са от съществено значение. По-малко взискателните приложения често работят добре с възвратни клапани с директно действие или други по-прости решения на по-ниска цена.
Правилният избор изисква съпоставяне на спецификациите на вентила с действителните изисквания на системата, като се вземат предвид номиналният размер, номиналното налягане, материалите на уплътненията и конфигурацията на монтажа. Подробната техническа документация от Bosch Rexroth, включително каталога RE 21482, предоставя данните, необходими за точно оразмеряване на вентила. Доставчици като Hyquip и Leader Hydraulics могат да осигурят поддръжка на приложения и цени за конкретни модели.
Програмите за поддръжка, които наблягат на контрола на замърсяването и редовните инспекции, поддържат SL системите с пилотно управлявани възвратни клапани да работят надеждно за десет или повече години. Когато възникнат проблеми, систематичното отстраняване на неизправности обикновено идентифицира поправими причини като блокиране на пилотната линия или износване на уплътнението. Разбирането как тези клапани работят вътрешно прави отстраняването на неизправности много по-ефективно.
Тъй като хидравличната технология се развива към по-голяма интеграция с електронно управление и подобрена енергийна ефективност, дизайнът на пилотно управлявания възвратен клапан SL ще продължи да се адаптира, за да отговори на новите изисквания. Основният принцип на работа - използване на пилотно налягане за механично освобождаване на запечатана тарелка - остава здрав и вероятно ще обслужва хидравличните системи в продължение на много десетилетия напред. Инженерите, които разбират напълно тези клапани, могат да проектират по-добри системи и да решават проблемите по-ефективно.
