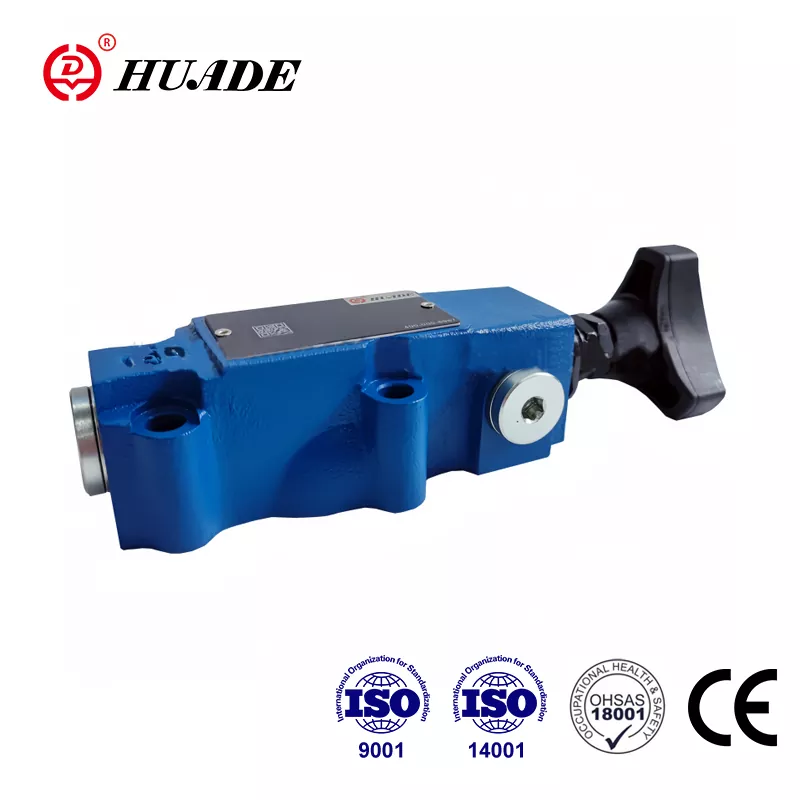

Beijing Huade Hydraulic Industrial Group е известна държавна компания, специализирана в проектирането, производството и обслужването на хидравлични продукти и оборудване. Предпазният клапан DBWT може да замени продуктите, предлагани от Rexroth®. Фабриката е преминала ISO9001, ISO14001 и OH SAS18001. Huade Hydraulic има добра система за проверка, за да гарантира високото качество на хидравличните клапани. Фабриката работи с повече от 750 броя модерно производствено оборудване, внесено от цял свят. Всеки вентил за налягане ще бъде опакован във водоустойчиви пластмасови торбички и стандартни картонени опаковки, с прикрепени маркировки против фалшифициране. Хидравличните продукти Huade® се използват широко във военната индустрия за насърчаване на модернизацията на отбранително оборудване.
|
Технически данни |
||
|
Течност под налягане |
Минерално масло (за NBR уплътнение) или фосфатен естер (за FPM уплътнение) |
|
|
Температурен диапазон (℃) |
-30～+80 |
|
|
Диапазон на вискозитет (mm2/s) |
10~800 |
|
|
макс. поток (л/мин) |
3 |
|
|
макс. работно налягане (MPa) |
31.5 |
|
|
макс. Настройка на налягане (MPa) |
до 10 или 31.5 |
|
|
Обратно налягане |
DBT (MPa) |
|
|
DBWT (MPa) |
до 10 (AC); до 16 (DC) |
|
|
Пилотен клапан |
вижте насочващия вентил WE5 |
|
Характеристики:
▶ long distance remote control
▶ монтаж на подложка
▶ три регулиращи елемента:
▶ Въртящ се бутон
▶ Шестнадесетичен. винт с глава със защитна капачка
▶ Заключващ се въртящ се бутон със скала
Приложение:
Тип DBWT се прилага за дистанционно управление на налягането на системата и дренажа чрез задействане на електрически задвижвания вентил.
Вентилите за налягане тип DBWT с дистанционно управление са предпазни клапани с пилотно управление.
Тип DBWT се състои основно от главен вентил (1), основна макара (2), седло на клапана (3), електрически задвижван клапан (5) и настройка (6)
Структура и символи на предпазен клапан DBWT
1. Течността трябва да се филтрира. Минималната финост на филтъра е 20 ㎛.
2. Резервоарът трябва да е запечатан и въздушен филтър трябва да бъде монтиран на входа за въздух.
3. Продукти без подложка при напускане на фабриката, ако са необходими, моля, поръчайте специално.
4. Фиксиращите винтове на клапана трябва да са с високо ниво на интензивност (клас 10.9). Моля, изберете и ги използвайте според параметъра, посочен в примерната книга.
5. Изисква се грапавост на повърхността, свързана с клапана, грапавостта на повърхността е 0,8.
6. Повърхностното покритие на свързващия детайл се изисква до 0,01/100 mm.
