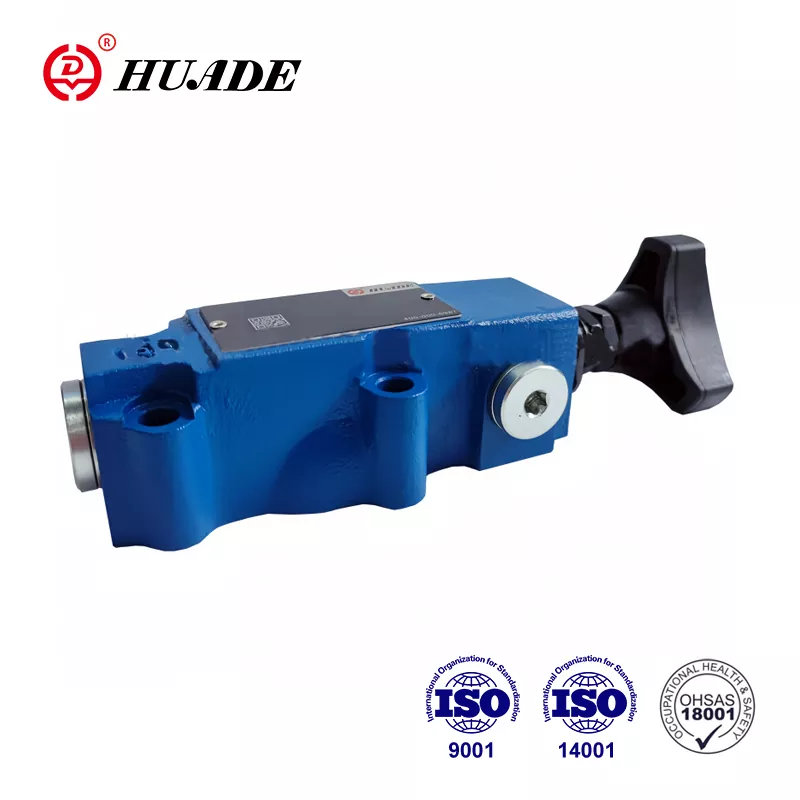

опит в сътрудничество с Rexroth от 1979 г. Huade® предпазен клапан за дистанционно управление DBT има достъпна цена. Той е с по-напреднала технология и е по-издръжлив от подобни продукти в тази линия. Huade Hydraulic набляга много на качеството. Фабриката работи с повече от 750 броя усъвършенствано производствено оборудване, внесено от цял свят, за да гарантира качеството на хидравличните клапани. Всички клапани за налягане ще бъдат подложени на строги тестове, преди да напуснат фабриката. Фабриката е преминала ISO9001, ISO14001 и OH SAS18001. Huade® е изключителна марка в китайската хидравлична индустрия. Серията клапани за контрол на налягането се използва широко в морската хидравлична система и други области поради превъзходната производителност.
|
Технически данни |
||
|
Течност под налягане |
Минерално масло (за NBR уплътнение) или фосфатен естер (за FPM уплътнение) |
|
|
Температурен диапазон (℃) |
-30～+80 |
|
|
Диапазон на вискозитет (mm2/s) |
10~800 |
|
|
макс. поток (л/мин) |
3 |
|
|
макс. работно налягане (MPa) |
31.5 |
|
|
макс. Настройка на налягане (MPa) |
до 10 или 31.5 |
|
|
Обратно налягане |
DBT (MPa) |
|
|
DBWT (MPa) |
До 10 (AC); до 16 (DC) |
|
Характеристики:
▶ дистанционно управление на дълги разстояния
▶ монтаж на подложка
▶ три регулиращи елемента:
▶ Въртящ се бутон
▶ Шестнадесетичен. винт с глава със защитна капачка
▶ Заключващ се въртящ се бутон със скала
Типовете DBT и DBWT вентили за налягане с дистанционно управление са пилотно управлявани предпазни клапани за налягане.
Тип DBT се състои главно от главен вентил (1), основна макара (2), седло на клапана (3) и настройка (6)
Налягането на системата действа върху макарата (2) през отвор. Ако налягането надхвърли клапана, зададен на пружината, течността под налягане се оттича към резервоара от порт T (или дренаж отвън).
Конструкция и символи на предпазен клапан DBT
1. Течността трябва да се филтрира. Минималната финост на филтъра е 20 ㎛.
2. Резервоарът трябва да е запечатан и въздушен филтър трябва да бъде монтиран на входа за въздух.
3. Продукти без подложка при напускане на фабриката.
4. Фиксиращите винтове на вентила трябва да са с високо ниво на интензивност (клас 10.9). Моля, изберете и ги използвайте според параметъра, посочен в примерната книга.
5. Изисква се грапавост на повърхността, свързана с клапана, грапавостта на повърхността е 0,8.
6. Повърхностното покритие на свързващия детайл се изисква до 0,01/100 mm.
