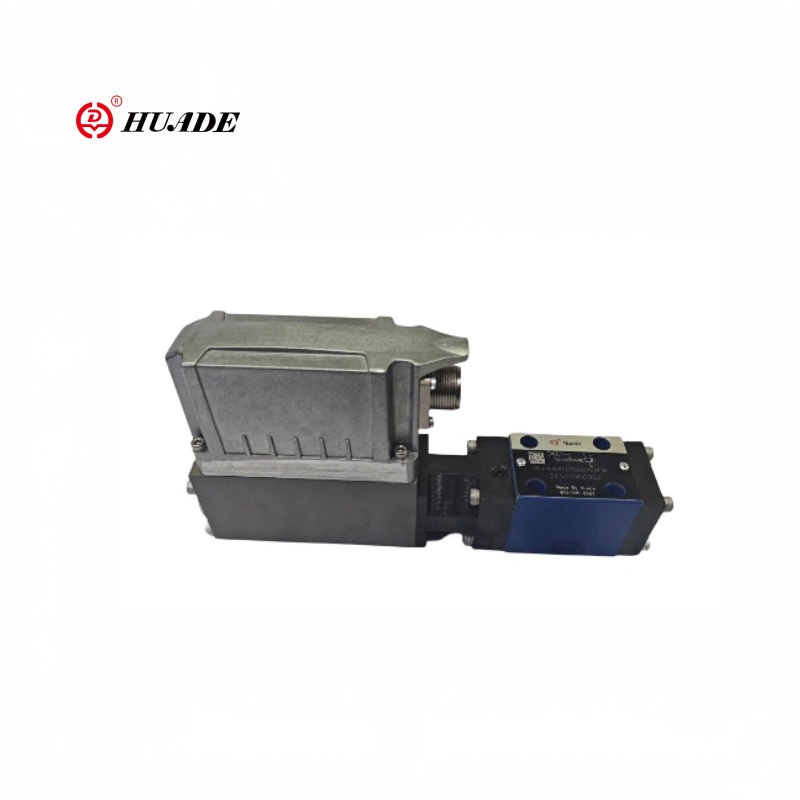

Пропорционално налягане редуциращ клапан DREBE 6x-1x

Шестпосочната пилотна пропорционално налягане редуцираща клапан DREBE 6x-1x серията приема пилотен дизайн, който може да намали основната движеща сила на основната клапа и да подобри скоростта на реакция (честотната реакция може да достигне повече от 10Hz). Шестпосочната структура намалява сложността на тръбопровода и е подходяща за компактни пространства. Valve Drebe 6x-1x поддържа стандартни протоколи за индустриална комуникация (като Profinet, Ethercat), който е лесен за интегриране в интелигентни хидравлични системи.

Параметър на продукта на пропорционално налягане редуциращ клапан DREBE 6x-1x

Характеристика на продукта и прилагане на пропорционално налягане на клапана Drebe 6x-1x

Характеристики:

▶ Пилотни работни клапани с обратна връзка с позицията и бордова електроника за намаляване на налягането в системата в потребителя (само вътрешно пилотно масло)

▶ 3-посочна версия (p-a/a -t), pmin = pt

▶ Регулируем през позицията на арматурата срещу пружината на компресия

▶ Контролирана позиция, минимална хистерезис <1 %, време за бързо реагиране, вижте технически данни

▶ Ограничение на налягането до безопасно ниво дори с дефектна електроника (соленоиден ток i> imax)

▶ За прикачване на подплата, конфигурация на отвора за монтаж към ISO 4401-03-02-0-05. Подплата съгласно каталожния лист RE45053 (поръчайте отделно)

▶ Пристав конектор към DIN 43563-AM6, вижте Каталог лист RE 08008 (поръчайте отделно)

▶ Данни за бордовата задействаща електроника

Приложение:

Пропорционално намаляване на налягането на клапана Drebe 6x-1x серия е високоефективен компонент в индустриалните хидравлични системи, подходящ за сложни условия на труд, които изискват прецизен контрол на налягането и динамична реакция, като строителни машини, металургично оборудване, машини за леене на инжектиране и машини за загиване.

Функция и секция на пропорционално налягане, редуцираща клапан DREBE 6x-1x

Общи

Тип DREBE6X Пропорционално редуциращите клапани на налягането са пилотни, работещи с 3-посочен основен етап.

Пилотният клапан (пилотен етап на клапана на налягането) се доставя вътрешно с контролиран поток от пилотно масло чрез P.

Клапите се задействат с помощта на пропорционален соленоид, контролиран от позицията с бордова електроника.

С тези клапани налягането в (потребител) може да бъде безкрайно регулирано и намалено във връзка със зададената точка.

Основен принцип

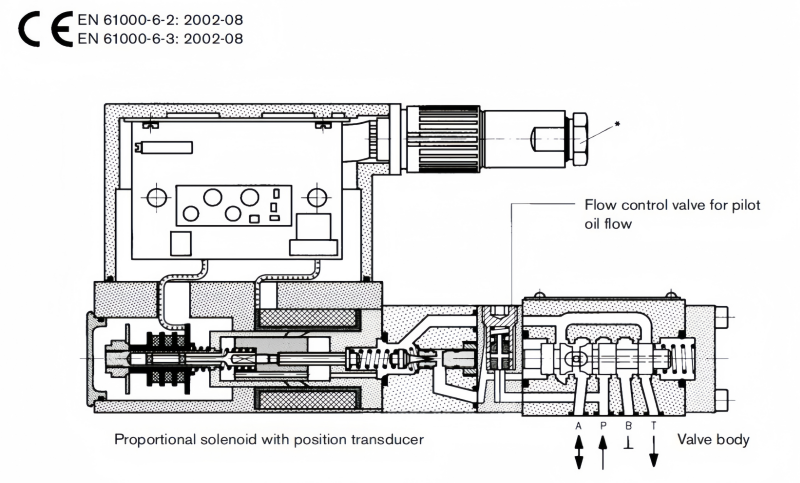

За да се регулира налягането на системата в A, в задействащата електроника се задава зададена точка. Въз основа на тази зададена точка електрониката контролира позицията на соленоида срещу пружинната сила. Пропорционалният соленоид е разположен точно върху характеристичната крива на пружината. Пилотният етап се доставя с масло от P при скорост на потока <0,6 L/min чрез клапан за контрол на потока. Пилотното налягане се сравнява с налягането на потребителите (плюс пружината) в A и се регулира.

Пролетта води до Pamin = P в T.

Ограничение на налягането за максимална безопасност

Ако в електрониката възникне повреда, така че соленоидният ток (IMAX) да надвиши определеното му ниво по неконтролиран начин, налягането не може да се повиши над нивото, определено от

Максималната пружинна сила.
